PNHY／PNHYS インデックスプランジャ - ロック機構つき - コンパクトタイプ
未確定：候補が17型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
PNHY-A／PNHYS-A
PNHY-AK／PNHYS-AK
製品仕様
商品記号により、本体材質・ロックナットの有無が選択できます。
| 商品記号 | 本体材質 | ロックナット |
|---|---|---|
| PNHY-A | スティール | なし |
| PNHY-AK | あり | |
| PNHYS-A | ステンレス | なし |
| PNHYS-AK | あり |
材質・仕上げ
| 部品 | PNHY-A | PNHY-AK | PNHYS-A | PNHYS-AK |
|---|---|---|---|---|
| ノブ | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） |
| 本体 | SUM22L 三価クロメート処理 | SUM22L 三価クロメート処理 | SUS303 | SUS303 |
| ピン | SUS303 | SUS303 | SUS303 | SUS303 |
| スプリング | SUS301 | SUS301 | SUS301 | SUS301 |
| ロックナット | - | S45C 三価クロメート処理 | - | SUS303 |
規格表
*1：ねじピッチが記載されている品番は細目ねじ、ねじピッチが記載されていない品番は並目ねじです。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,234円 ( 1,357円 ) | 4日目 |
1,241円 ( 1,365円 ) | 4日目 |
1,412円 ( 1,553円 ) | 4日目 |
1,346円 ( 1,481円 ) | 4日目 |
1,379円 ( 1,517円 ) | 4日目 |
1,554円 ( 1,709円 ) | 4日目 |
1,417円 ( 1,559円 ) | 4日目 |
1,634円 ( 1,797円 ) | 4日目 |
1,589円 ( 1,748円 ) | 4日目 |
1,734円 ( 1,907円 ) | 4日目 |
1,889円 ( 2,078円 ) | 4日目 |
2,126円 ( 2,339円 ) | 4日目 |
1,646円 ( 1,811円 ) | 4日目 |
1,622円 ( 1,784円 ) | 4日目 |
1,867円 ( 2,054円 ) | 4日目 |
2,785円 ( 3,064円 ) | 4日目 |
2,872円 ( 3,159円 ) | 4日目 |
詳細情報
基本情報
【特長】
・コンパクトタイプのインデックスプランジャです。
・コストパフォーマンスにすぐれています。
・ピン径はφ4～φ10、本体ねじ径はM8～M16に並目と細目を標準化。
・ワイドバリエーション。
・取りつけ後、本体金属部が露出しません。
・ノブを引き、30°回転させれば、ピンを引込めた状態でロックできます。
・ロックの解除は、ノブをわずかに引き、30°回転させます。
・内蔵スプリングの力でもとにもどります。

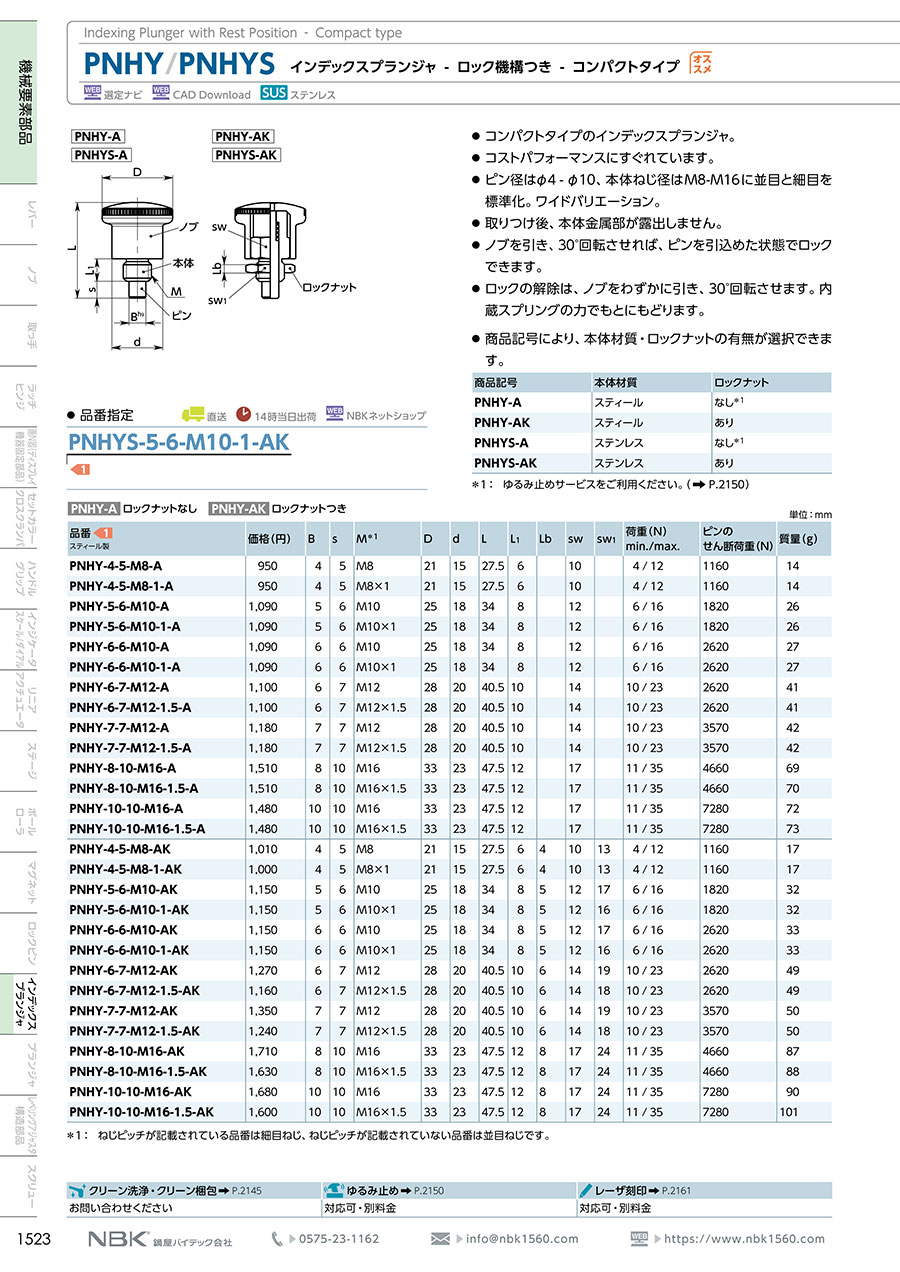

カタログ
