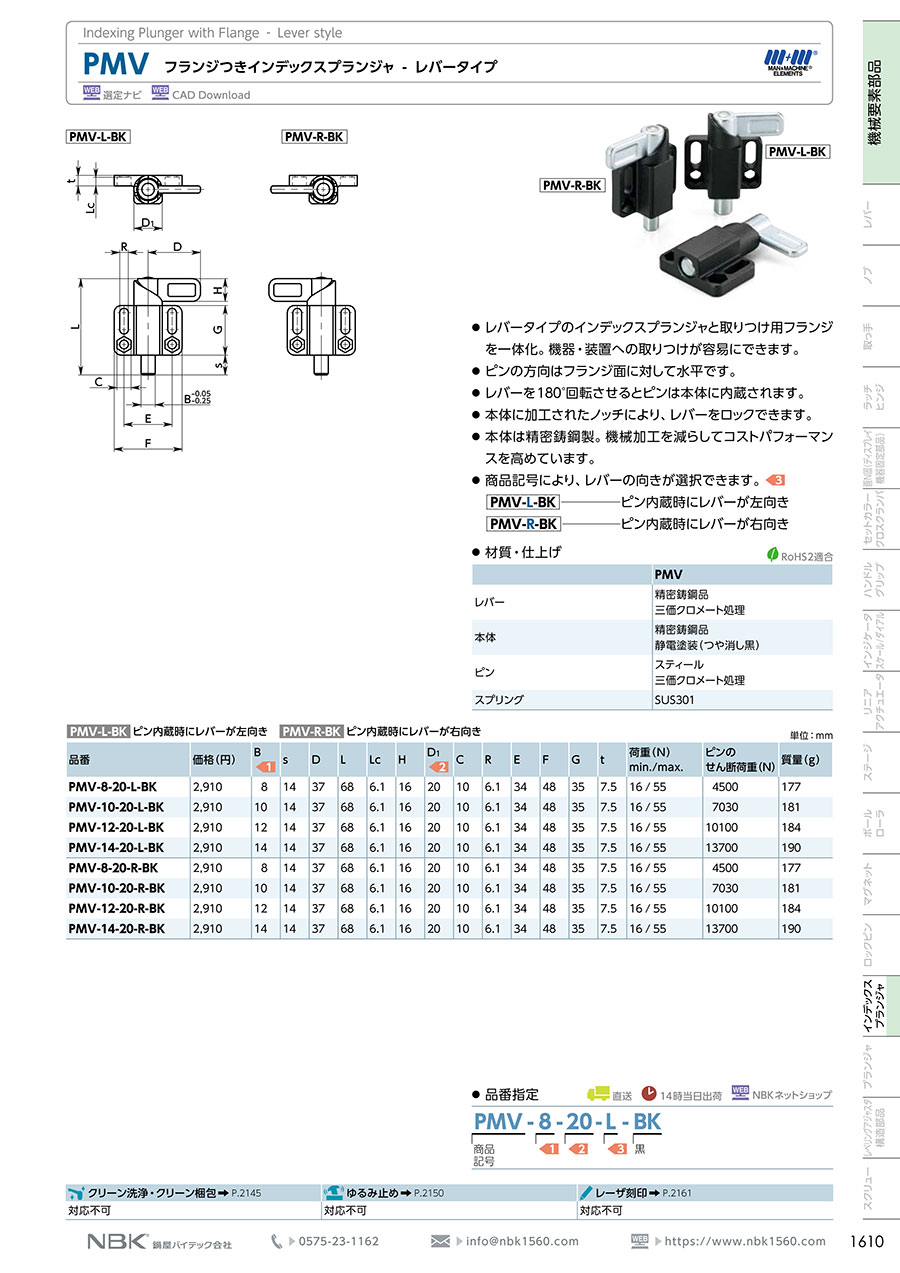

PMV フランジつきインデックスプランジャ - レバータイプ
- 通常単価(税別)
- 3,639円～3,814円
- 税込単価
- 4,003円～4,195円
【特長】・レバータイプのインデックスプランジャと取りつけ用フランジを一体化です...
詳細情報を確認する
未確定：候補が7型番あります。
商品情報
外形図
PMV-L-BK
PMV-R-BK
製品仕様
材質・仕上げ
| レバー | 精密鋳鋼品 三価クロメート処理 |
|---|---|
| 本体 | 精密鋳鋼品 静電塗装（つや消し黒） |
| ピン | スティール 三価クロメート処理 |
| スプリング | SUS301 |
※PMV-L-BK…ピン内蔵時にレバーが左向き
※PMV-R-BK…ピン内蔵時にレバーが右向き
規格表
単位：mm
| 型番 | B | s | D | L | Lc | H | D1 | C | R | E | F | G | t | 荷重（N） min./max. | ピンの せん断 荷重（N） | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PMV-8-20-L-BK | 8 | 14 | 37 | 68 | 6.1 | 16 | 20 | 10 | 6.1 | 34 | 48 | 35 | 7.5 | 16/55 | 4,500 | 177 |
| PMV-10-20-L-BK | 10 | 7,030 | 181 | |||||||||||||
| PMV-14-20-L-BK | 14 | 13,700 | 190 | |||||||||||||
| PMV-8-20-R-BK | 8 | 4,500 | 177 | |||||||||||||
| PMV-10-20-R-BK | 10 | 7,030 | 181 | |||||||||||||
| PMV-12-20-R-BK | 12 | 10,100 | 184 | |||||||||||||
| PMV-14-20-R-BK | 14 | 13,700 | 190 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,814円 ( 4,195円 ) | 4日目 |
3,670円 ( 4,037円 ) | 4日目 |
3,814円 ( 4,195円 ) | 4日目 |
3,814円 ( 4,195円 ) | 4日目 |
3,814円 ( 4,195円 ) | 4日目 |
3,639円 ( 4,003円 ) | 4日目 |
3,814円 ( 4,195円 ) | 4日目 |
詳細情報
基本情報
【特長】
・レバータイプのインデックスプランジャと取りつけ用フランジを一体化です。
・機器・装置への取りつけが容易にできます。
・ピンの方向はフランジ面に対して水平です。
・レバーを180°回転させるとピンは本体に内蔵されます。
・本体に加工されたノッチにより、レバーをロックできます。
・本体は精密鋳鋼製です。
・機械加工を減らしてコストパフォーマンスを高めています。
