PLZX／PLZXS インデックスプランジャ - リングタイプ
- 通常単価(税別)
- 5,461円
- 税込単価
- 6,007円
【特長】・割り出し・位置ぎめに使用します。・ピンはニッケルメッキ済み。・耐摩耗...
詳細情報を確認する
閲覧中の商品と併せてご検討ください
－閉じる
PLZXS-8-9-M16-RKの仕様・寸法情報
種類
リング付
ロック機構
リターン
取付方法
ねじ込み
外径(mm)
16
先端部外径(mm)
8
ストローク(mm)
9
全長
標準
本体材質
[ステンレス] SUS303
ピン材質
[ステンレス] SUS303
本体表面処理
なし
長さ L(mm)
68
オールステンレス
対応
先端表面処理
ニッケルメッキ
ロックナット
あり
商品タイプ
ねじ穴タイプ(並目)
リング
あり
ネジサイズ
M16
-
-
商品情報
外形図
製品仕様
ロックナットつき 並目ねじ
単位：mm
| 型番 | B | s | M | D | d | L1 | L2 | Lb | sw1 | 荷重（N） min.／max. | ピンの せん断荷重（N） | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLZXS-8-9-M16-RK | 8 | 9 | M16 | 22 | 2 | 34 | 25 | 8 | 24 | 7／27 | 4,660 | 59 |
- 材質・仕上げ
| リング | SUS301 |
|---|---|
| 本体 | SUS303 |
| ピン | SUS303 ニッケルメッキ |
| スプリング | SUS301 |
| ロックナット | SUS303 |
詳細情報
基本情報
【特長】
・割り出し・位置ぎめに使用します。
・ピンはニッケルメッキ済み。
・耐摩耗性にすぐれています。
・すべてのピン径について、並目ねじと細目ねじを標準化。
・リングをたおすことで、上部スペースを確保できます。
・PLZXSはオールステンレス製。
・耐蝕性・耐熱性にすぐれています。

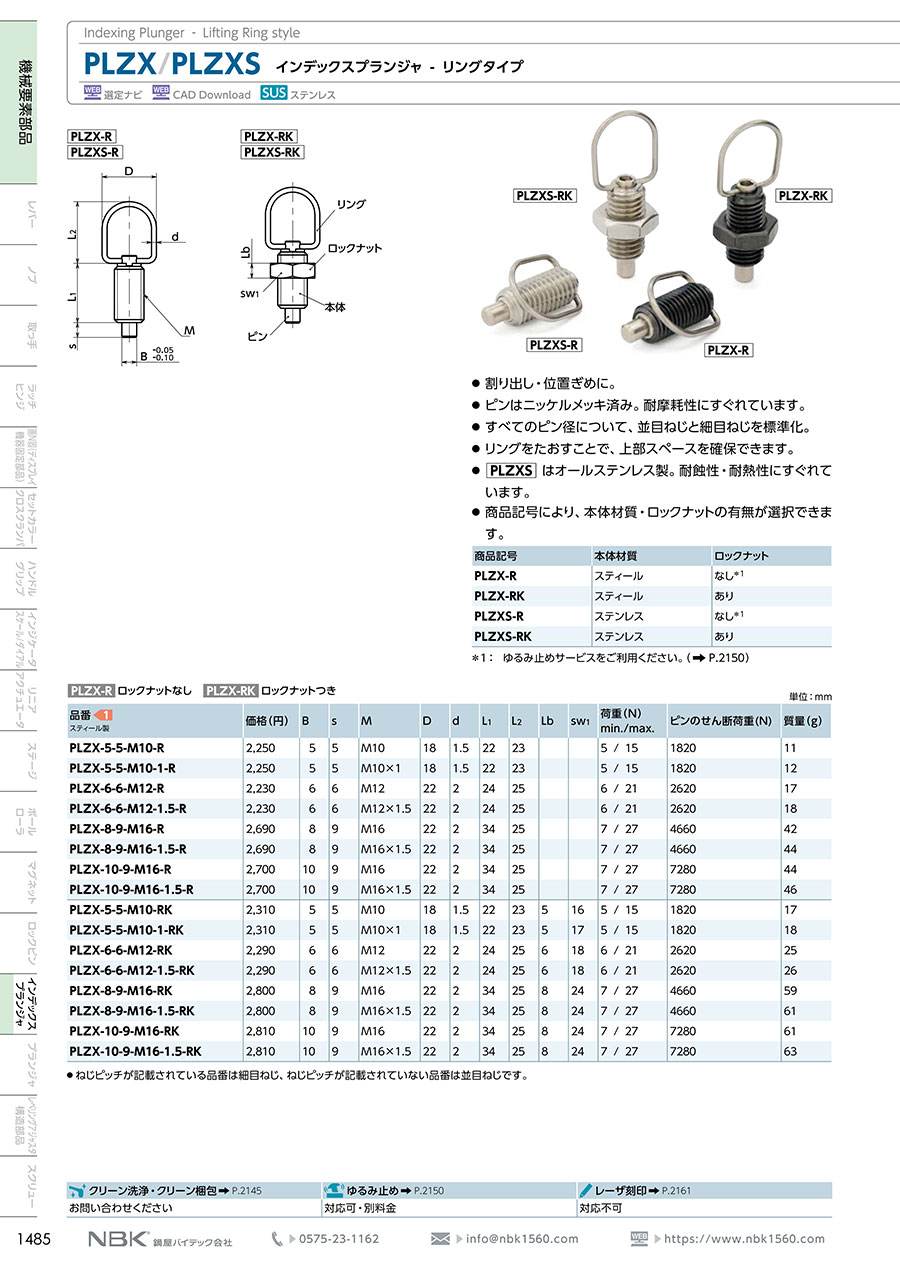

カタログ
