PLV フランジつきインデックスプランジャ - レバータイプ
- 通常単価(税別)
- 3,487円～3,725円
- 税込単価
- 3,836円～4,098円
通常出荷日：4日目
【特長】・レバータイプのインデックスプランジャと取りつけ用フランジを一体化します。・機器・装置への取り...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
PVL-A-BK
製品仕様
- レバーとフランジ面が垂直
材質・仕上げ
| 部品 | PLV |
|---|---|
| レバー | 精密鋳鋼品 三価クロメート処理 |
| 本体 | 精密鋳鋼品 静電塗装（つや消し黒） |
| ピン | スティール 三価クロメート処理 |
| スプリング | SUS301 |
規格表
選定サポート情報
（1）B （2）G （3）レバーとフランジ面の位置関係
詳細情報
基本情報
【特長】
・レバータイプのインデックスプランジャと取りつけ用フランジを一体化します。
・機器・装置への取りつけが容易にできます。
・ピンの方向はフランジ面に対して垂直です。
・レバーを180°回転させるとピンは本体に内蔵されます。
・本体に加工されたノッチにより、レバーをロックできます。
・本体は精密鋳鋼製です。
・機械加工を減らしてコストパフォーマンスを高めています。

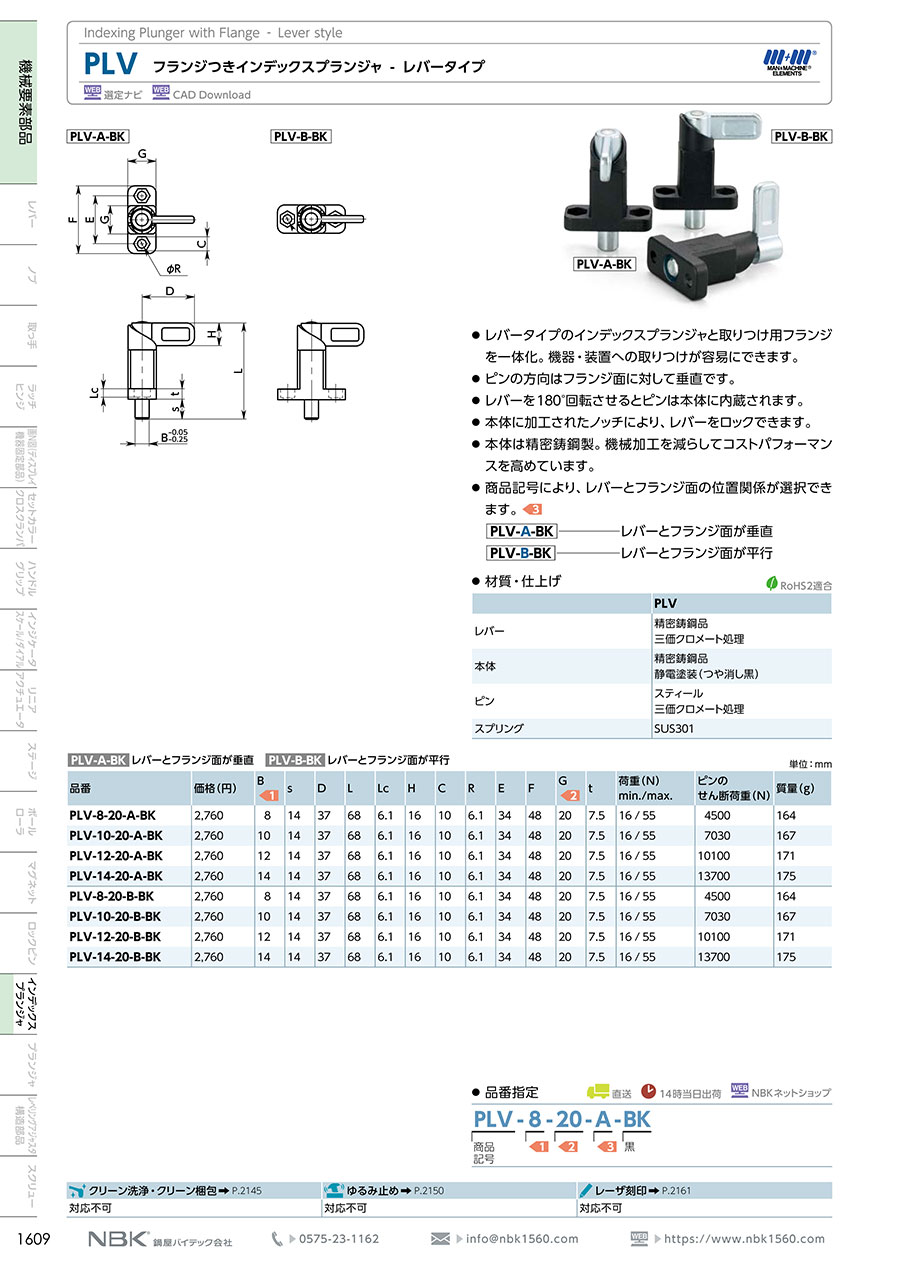

カタログ
