PLLY/PLLYS インデックスプランジャ-ロック機構つき-ロングノブタイプ
- 通常単価(税別)
- 1,821円～4,644円
- 税込単価
- 2,003円～5,108円
【特長】・ロングノブタイプのインデックスプランジャ・ノブを引き、90°回転させれば、ピンを引込めた状態...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
PLLY-A/PLLYS-A
PLLY-AK/PLLYS-AK
*1 PLLY-A、PLLY-AK：B（-0.04～-0.02）/PLLYS-A、PLLYS-AK：B（-0.08～-0.02）
規格表
単位：mm
| 品番 | B | s | M（細目） | D | D1 | L | L1 | L2 | Lb | sw | sw1 | 荷重（N） min./max. | ピンの せん断荷重（N） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLLY-4-6-A | 4 | 6 | M8×1 | 16 | 11.5 | 42 | 16 | 5 | 10 | 4/12.5 | 1120 | 14 | ||
| PLLY-4-6-AK | 4 | 6 | M8×1 | 16 | 11.5 | 42 | 16 | 5 | 4 | 10 | 13 | 4/12.5 | 1120 | 19 |
| PLLY-5-8-AK | 5 | 8 | M10×1 | 19 | 13.8 | 48 | 18 | 6 | 5 | 12 | 17 | 5/18 | 1750 | 30 |
| PLLY-6-9-A | 6 | 9 | M12×1.5 | 23 | 16.2 | 58 | 22 | 6 | 14 | 6/25 | 2530 | 37 | ||
| PLLY-6-9-AK | 6 | 9 | M12×1.5 | 23 | 16.2 | 58 | 22 | 6 | 6 | 14 | 18 | 6/25 | 2530 | 47 |
| PLLY-8-8-AK | 8 | 8 | M16×1.5 | 28 | 19.6 | 70 | 26 | 8 | 8 | 17 | 24 | 8.5/26 | 4500 | 92 |
| PLLY-8-12-AK | 8 | 12 | M16×1.5 | 28 | 19.6 | 70 | 26 | 8 | 8 | 17 | 24 | 8.5/28 | 4500 | 94 |
| PLLY-10-12-AK | 10 | 12 | M16×1.5 | 28 | 19.6 | 70 | 26 | 8 | 8 | 17 | 24 | 9.5/38 | 7030 | 110 |
| PLLY-12-15-AK | 12 | 15 | M20×1.5 | 28 | 25.4 | 79 | 33 | 10 | 10 | 22 | 30 | 11.5/40 | 10100 | 171 |
| PLLYS-4-6-AK | 4 | 6 | M8×1 | 16 | 11.5 | 42 | 16 | 5 | 4 | 10 | 13 | 4/12.5 | 1160 | 19 |
| PLLYS-5-8-A | 5 | 8 | M10×1 | 19 | 13.8 | 48 | 18 | 6 | 12 | 5/18 | 1820 | 23 |
製品仕様
商品記号により、本体材質・ロックナットの有無が選択できます。
| 商品番号 | 本体材質 | ロックナットの有無 |
|---|---|---|
| PLLY-A | スティール | なし |
| PLLY-AK | スティール | あり |
| PLLYS-A | ステンレス | なし |
| PLLYS-AK | ステンレス | あり |
材質・仕上げ
| 部品 | PLLY-A | PLLY-AK | PLLYS-A | PLLYS-AK |
|---|---|---|---|---|
| ノブ | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） |
| 本体 | SUM22L 四三酸化鉄皮膜（黒） | SUM22L 四三酸化鉄皮膜（黒） | SUS303 | SUS303 |
| ピン | S45C（硬度50-60HRC） | S45C（硬度50-60HRC） | SUS303 ニッケルメッキ | SUS303 ニッケルメッキ |
| スプリング | SUS301 | SUS301 | SUS301 | SUS301 |
| ロックナット | - | S45C 四三酸化鉄皮膜（黒） | - | SUS303 |
選定サポート情報
（1）商品記号 （2）B （3）s
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,821円 ( 2,003円 ) | 4日目 |
2,017円 ( 2,219円 ) | 4日目 |
2,048円 ( 2,253円 ) | 4日目 |
2,080円 ( 2,288円 ) | 4日目 |
1,981円 ( 2,179円 ) | 4日目 |
2,439円 ( 2,683円 ) | 4日目 |
2,369円 ( 2,606円 ) | 4日目 |
2,754円 ( 3,029円 ) | 4日目 |
4,644円 ( 5,108円 ) | 4日目 |
2,933円 ( 3,226円 ) | 4日目 |
2,903円 ( 3,193円 ) | 4日目 |
詳細情報
基本情報
【特長】
・ロングノブタイプのインデックスプランジャ
・ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます
・ロックの解除は、ノブをわずかに引き、90°回転させます
・内蔵スプリングの力でもとにもどります
・ロック機構はノブに内蔵されています。そのため全長はロック機構のないPLLXと同じです
・割り出し・位置決めに使用します
・ピンは焼入れ（スティール製）またはニッケルメッキ（ステンレス製）済み。耐摩耗性にすぐれています

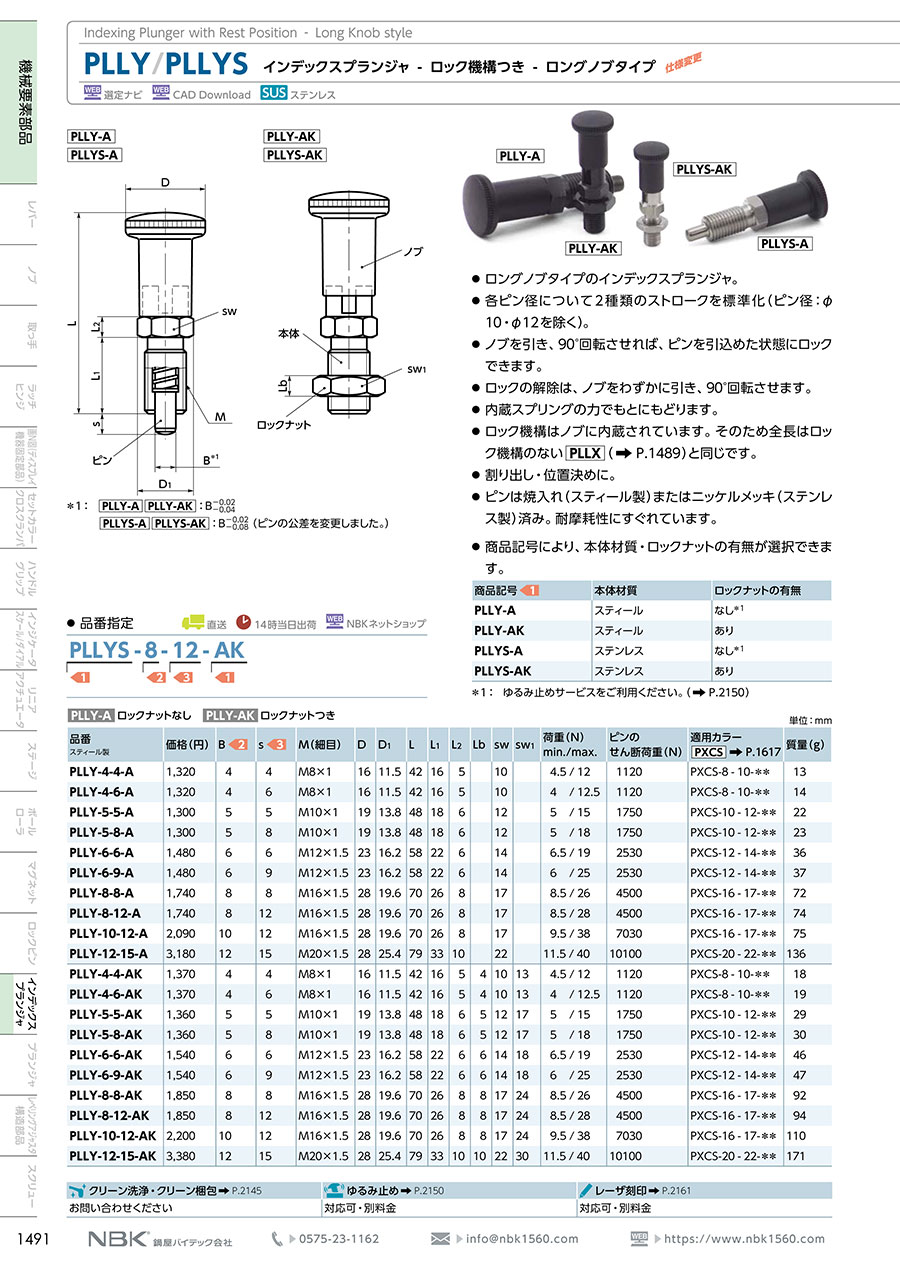

カタログ
