PLLX／PLLXS インデックスプランジャ - ロングノブタイプ
未確定：候補が4型番あります。
商品情報
外形図
PLLX-AK／PLLXS-AK
*1…PLLX-AK：B（-0.04～-0.02）／PLLXS-A、PLLXS-AK：B（-0.08～-0.02）
PLLXS-A
製品仕様
商品記号により、本体材質・ロックナットの有無が選択できます。
| 商品記号 | 本体材質 | ロックナット |
|---|---|---|
| PLLX-AK | スティール | あり |
| PLLXS-A | ステンレス | なし |
| PLLXS-AK | ステンレス | あり |
材質・仕上げ
| 部品 | PLLX-AK | PLLXS-A | PLLXS-AK |
|---|---|---|---|
| ノブ | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） |
| 本体 | SUM22L 四三酸化鉄皮膜（黒） | SUS303 | SUS303 |
| ピン | S45C（硬度50-60HRC） | SUS303 ニッケルメッキ | SUS303 ニッケルメッキ |
| スプリング | SUS301 | SUS301 | SUS301 |
| ロックナット | S45C 四三酸化鉄皮膜（黒） | - | SUS303 |
規格表
選定サポート情報
（1）商品記号 （2）B （3）s
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,723円 ( 1,895円 ) | 4日目 |
2,497円 ( 2,747円 ) | 4日目 |
3,320円 ( 3,652円 ) | 4日目 |
3,912円 ( 4,303円 ) | 4日目 |
詳細情報
基本情報
【特長】
・ロングノブタイプのインデックスプランジャです。
・各ピン径について2種類のストロークを標準化（ピン径：φ10・φ12を除く）。
・割り出し・位置決めに使用します。
・ピンは焼入れ（スティール製）またはニッケルメッキ（ステンレス製）済み。
・耐摩耗性にすぐれています。

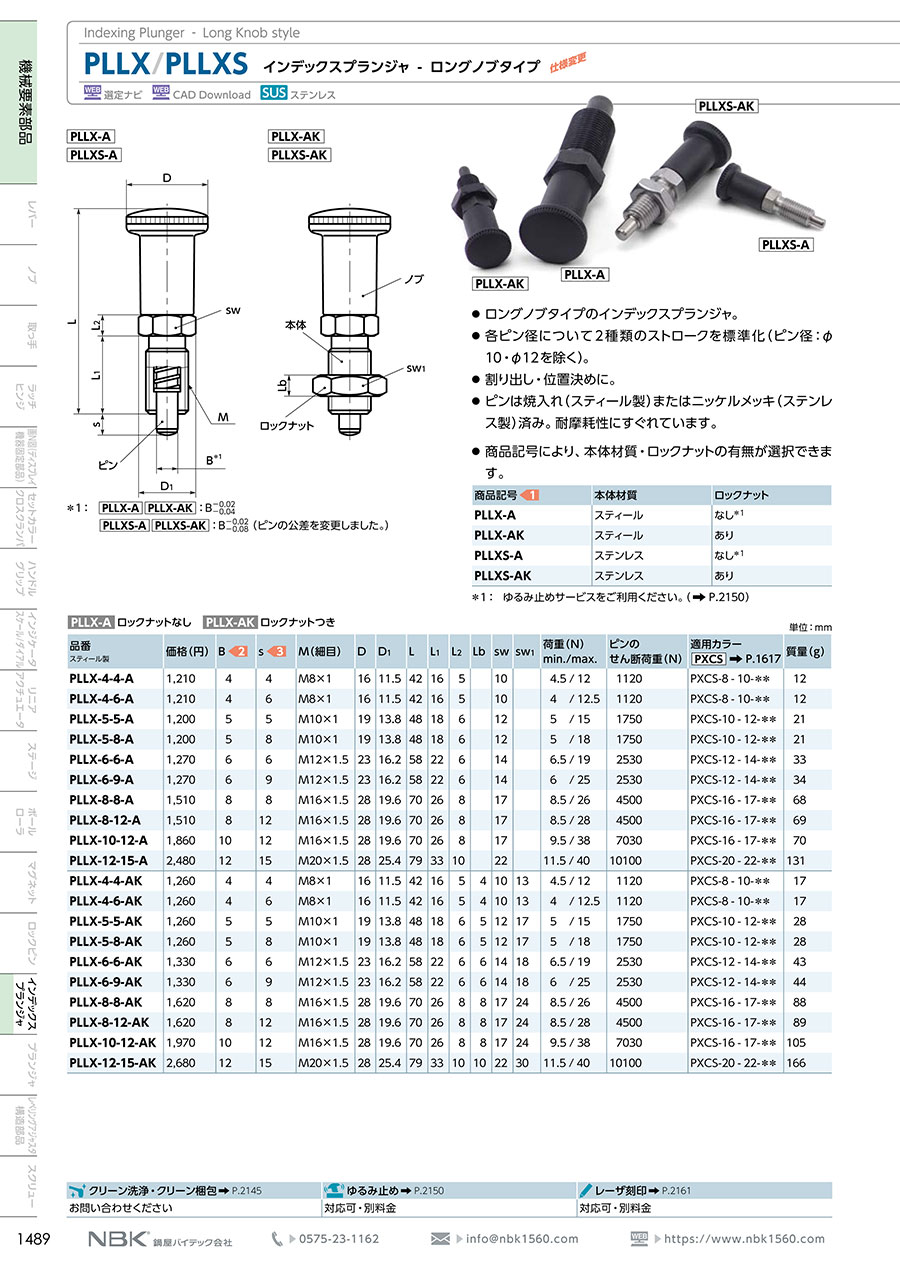

カタログ
