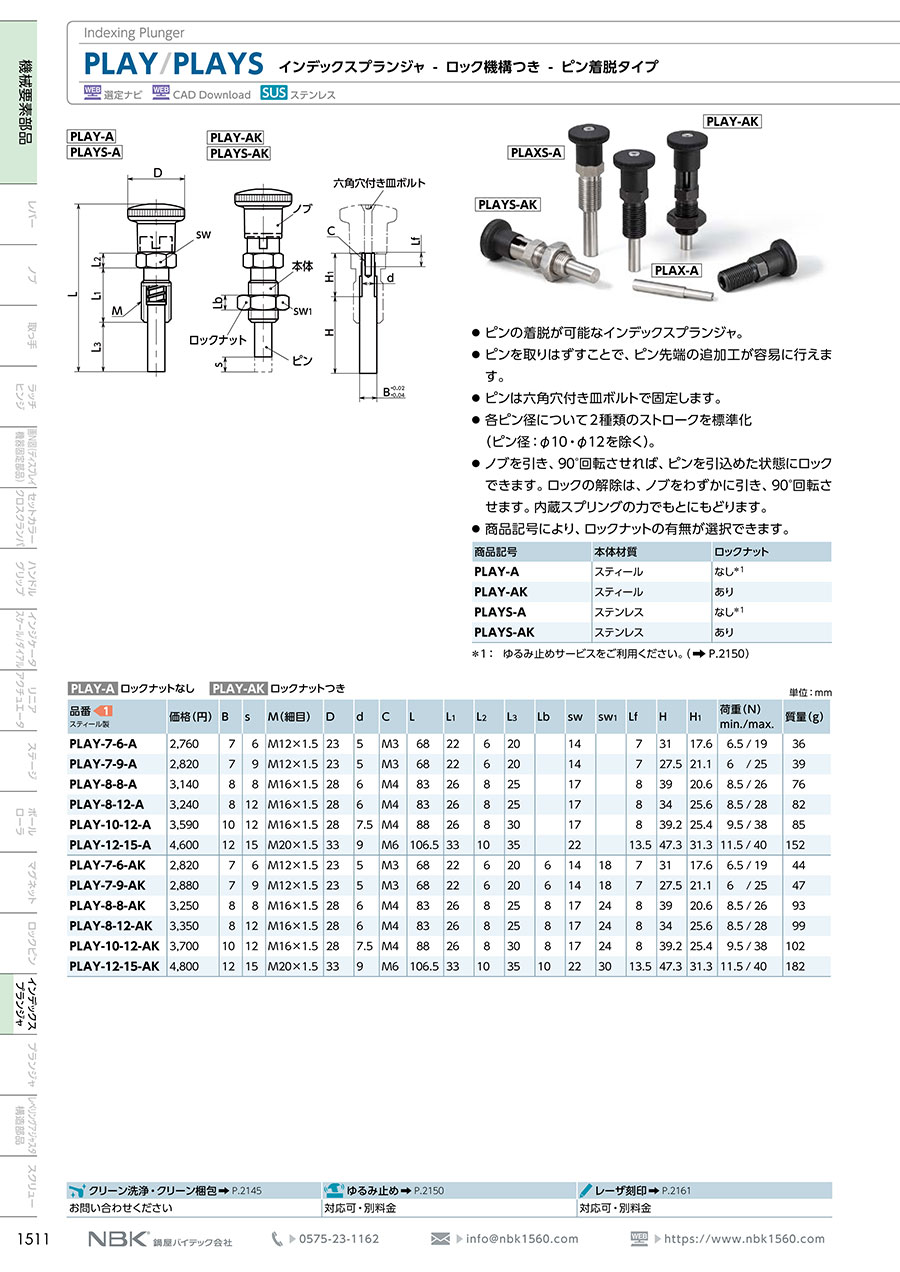

PLAY／PLAYS インデックスプランジャ - ロック機構つき - ピン着脱タイプ
未確定：候補が5型番あります。
商品情報
外形図
製品仕様
| 商品記号 | 本体材質 | ロックナット |
|---|---|---|
| PLAY-AK | スティール | あり |
| PLAYS-AK | ステンレス |
材質・仕上げ
| 部品 | PLAY-AK | PLAYS-AK |
|---|---|---|
| ノブ | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） |
| 本体 | SUM22L 四三酸化鉄皮膜（黒） | SUS303 |
| ピン | SUS303 | SUS303 |
| スプリング | SUS301 | SUS301 |
| 六角穴付き皿ボルト | SUS304 | SUS304 |
| ロックナット | S45C 四三酸化鉄皮膜（黒） | SUS303 |
強度
| 型番 | ピンのせん断荷重（N） |
|---|---|
| PLAYS-7 | 3,570 |
| PLAY-8 | 4,660 |
| PLAY-10 | 7,280 |
| PLAYS-12 | 10,400 |
規格表
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,101円 ( 4,511円 ) | 4日目 |
4,221円 ( 4,643円 ) | 4日目 |
4,904円 ( 5,394円 ) | 4日目 |
5,497円 ( 6,047円 ) | 4日目 |
10,200円 ( 11,220円 ) | 4日目 |
詳細情報
基本情報
【特長】
・ピンの着脱が可能なインデックスプランジャです。
・ピンを取りはずすことで、ピン先端の追加工が容易に行えます。
・ピンは六角穴付き皿ボルトで固定します。
・各ピン径について2種類のストロークを標準化します（ピン径：φ10・φ12を除く）。
・ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。
・ロックの解除は、ノブをわずかに引き、90°回転させます。
・内蔵スプリングの力でもとにもどります。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
