PLAX／PLAXS インデックスプランジャ - ピン着脱タイプ
未確定：候補が4型番あります。
商品情報
外形図
製品仕様
| 商品記号 | 本体材質 | ロックナット |
|---|---|---|
| PLAX-AK | スティール | あり |
| PLAXS-AK | ステンレス |
材質・仕上げ
| 部品 | PLAX-AK | PLAXS-AK |
|---|---|---|
| ノブ | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） |
| 本体 | SUM22L 四三酸化鉄皮膜（黒） | SUS303 |
| ピン | SUS303 | SUS303 |
| スプリング | SUS301 | SUS301 |
| 六角穴付き皿ボルト | SUS304 | SUS304 |
| ロックナット | S45C 四三酸化鉄皮膜（黒） | SUS303 |
強度
| 型番 | ピンのせん断荷重（N） |
|---|---|
| PLAXS-8 | 4,660 |
| PLAXS-10 | 7,280 |
| PLAX-12 | 10,400 |
| PLAXS-12 |
規格表
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,111円 ( 5,622円 ) | 4日目 |
5,689円 ( 6,258円 ) | 4日目 |
6,140円 ( 6,754円 ) | 4日目 |
8,397円 ( 9,237円 ) | 4日目 |
詳細情報
基本情報
【特長】
・ピンの着脱が可能なインデックスプランジャです。
・ピンを取りはずすことで、ピン先端の追加工が容易に行えます。
・ピンは六角穴付き皿ボルトで固定します。
・各ピン径について2種類のストロークを標準化（ピン径：φ10・φ12を除く）。

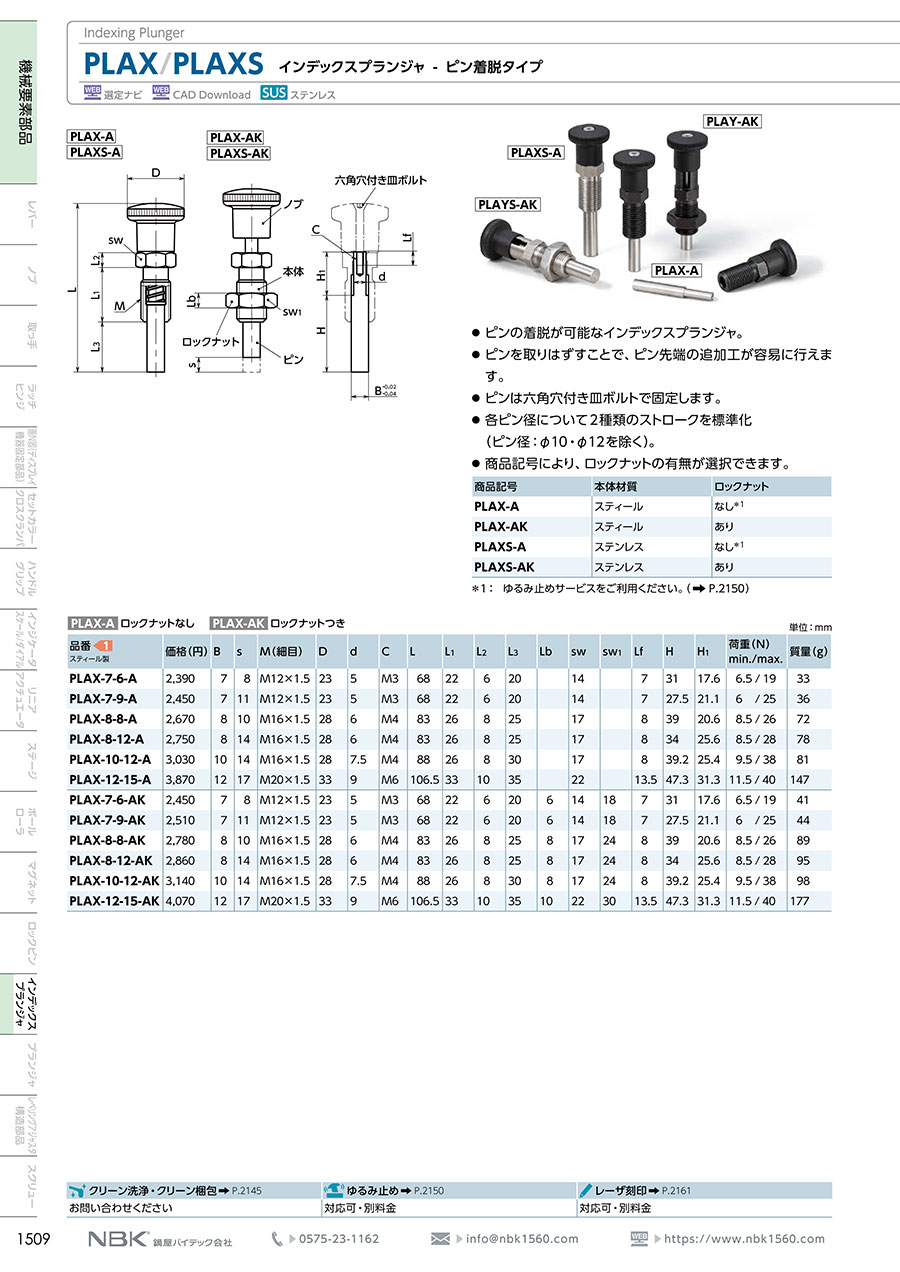

カタログ
