PIX／PIXS インデックスプランジャ - コンパクトタイプ
- 通常単価(税別)
- 1,462円～1,622円
- 税込単価
- 1,608円～1,784円
通常出荷日：4日目
【特長】・コンパクトタイプのインデックスプランジャです。・PHX、PHXSの六角部を露出させて、レンチ...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
単位：mm
| 型番 | B | s | M（細目） | D | L | L1 | sw | Lr | 荷重（N） min.／max. | ピンの せん断荷重（N） | 適用カラー | 質量（g） | ノブの色 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PIX-4-5-A | 4 | 5 | M8×0.75 | 21 | 26.5 | 5 | 10 | 3.5 | 4.5／12 | 1,160 | PXCS-8-10-※※ | 13 | つや消し黒 |
| PIX-6-7-A | 6 | 7 | M10×1 | 25 | 34 | 7 | 12 | 4.5 | 5／18 | 2,620 | PXCS-10-12-※※ | 22 |
- 材質・仕上げ
| ノブ | ナイロン6（各色） |
|---|---|
| 本体 | SUM22L 三価クロメート処理 |
| ピン | SUS303 |
| スプリング | SUS301 |
詳細情報
基本情報
【特長】
・コンパクトタイプのインデックスプランジャです。
・PHX、PHXSの六角部を露出させて、レンチでの締めつけ作業を容易にしました。
・ねじ部は細目ねじのため、薄板に取りつけた場合でもねじ山のかかりを確保できます。
・PIX-RD、PIXS-RDはノブが赤色です。
・ノブの誘目性が高まり操作箇所や作業手順の明確化に利用できます。

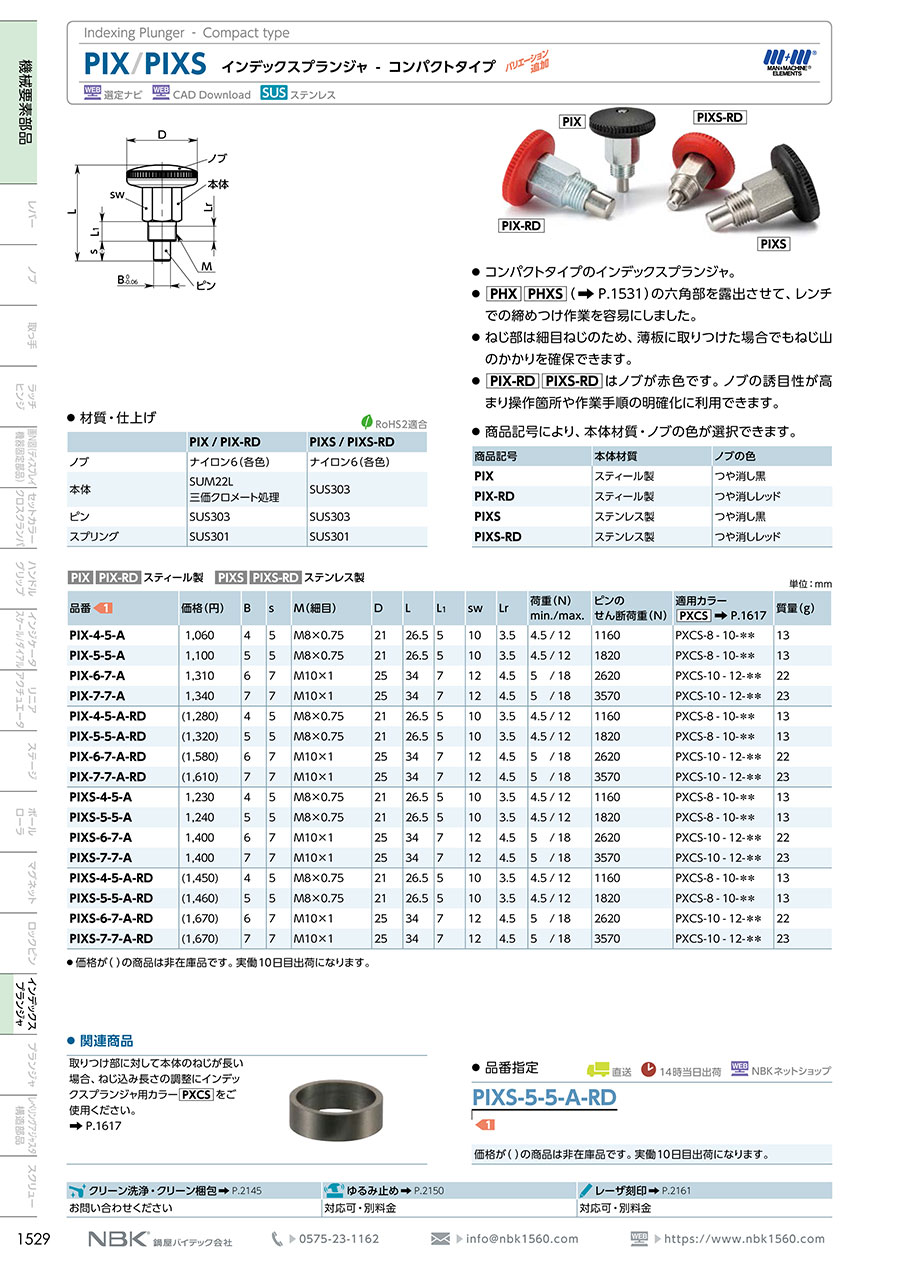

カタログ
