PFHX/PFHXS-S フランジつきインデックスプランジャ-コンパクトタイプ
- 通常単価(税別)
- 1,667円～5,608円
- 税込単価
- 1,834円～6,169円
通常出荷日：3日目～4日目
【特長】・フランジつきのインデックスプランジャ・PFHXの本体とフランジは亜鉛ダイカスト製。フランジつ...
詳細を確認
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

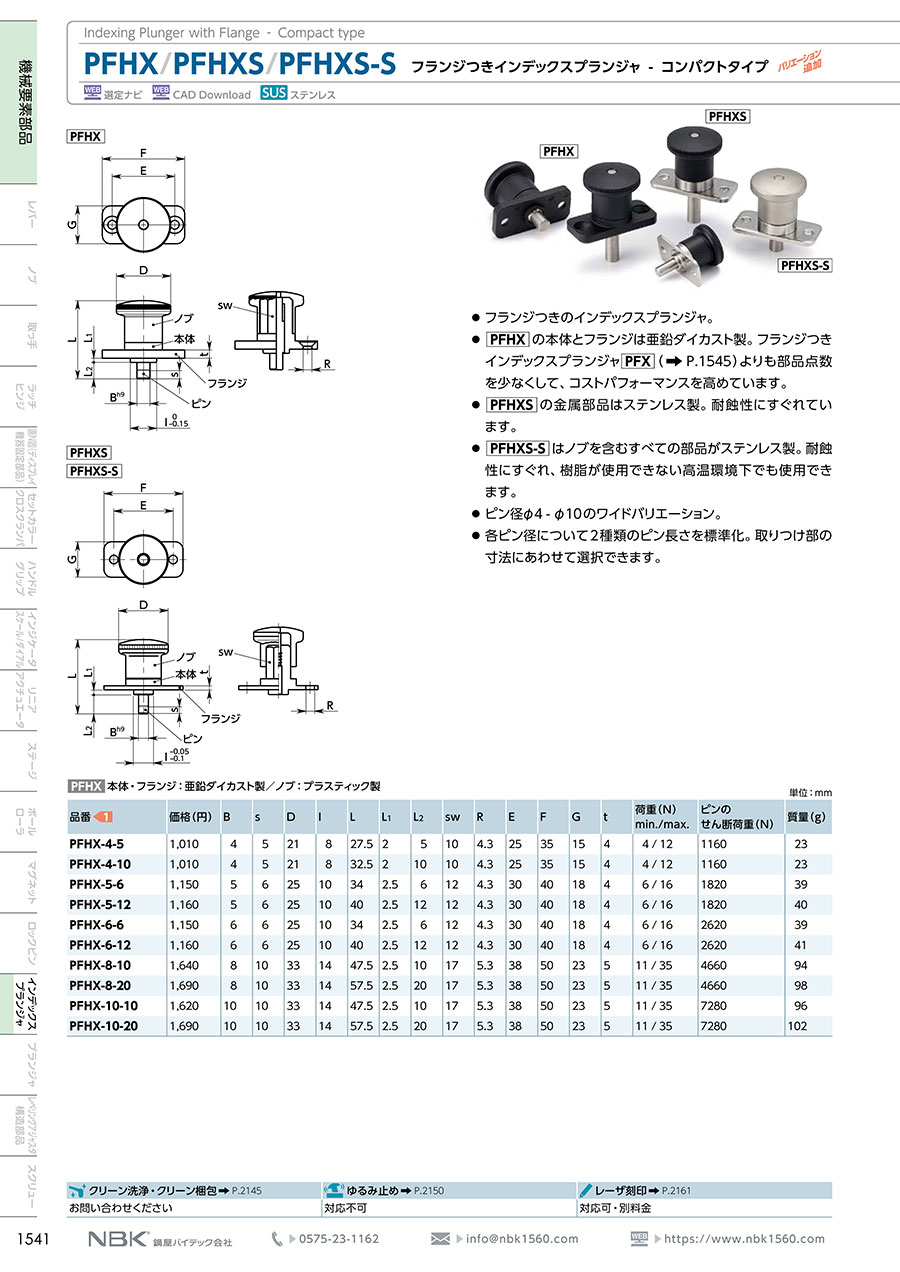

外形図
PFHXシリーズ
PFHXS-Sシリーズ
規格表
単位：mm
| 品番 | B | s | D | I | L | L1 | L2 | sw | R | E | F | G | t | 荷重（N） min./max. | ピンの せん断荷重（N） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PFHX-4-5 | 4 | 5 | 21 | 8 | 27.5 | 2 | 5 | 10 | 4.3 | 25 | 35 | 15 | 4 | 4/12 | 1160 | 23 |
| PFHX-5-12 | 5 | 6 | 25 | 10 | 40 | 2.5 | 12 | 12 | 4.3 | 30 | 40 | 18 | 4 | 6/16 | 1820 | 40 |
| PFHX-6-6 | 6 | 6 | 25 | 10 | 34 | 2.5 | 6 | 12 | 4.3 | 30 | 40 | 18 | 4 | 6/16 | 2620 | 39 |
| PFHX-6-12 | 6 | 6 | 25 | 10 | 40 | 2.5 | 12 | 12 | 4.3 | 30 | 40 | 18 | 4 | 6/16 | 2620 | 41 |
| PFHX-8-10 | 8 | 10 | 33 | 14 | 47.5 | 2.5 | 10 | 17 | 5.3 | 38 | 50 | 23 | 5 | 11/35 | 4660 | 94 |
| PFHX-10-10 | 10 | 10 | 33 | 14 | 47.5 | 2.5 | 10 | 17 | 5.3 | 38 | 50 | 23 | 5 | 11/35 | 7280 | 96 |
| PFHX-10-20 | 10 | 10 | 33 | 14 | 57.5 | 2.5 | 20 | 17 | 5.3 | 38 | 50 | 23 | 5 | 11/35 | 7280 | 102 |
| PFHXS-4-5-S | 4 | 5 | 21 | 8 | 27.5 | 2 | 5 | 10 | 4.3 | 25 | 35 | 15 | 2 | 4/12 | 1160 | 37 |
製品仕様
材質・仕上げ
| PFHX | PFHXS-S | |
|---|---|---|
| ノブ | ナイロン6（つや消し黒） | SCS13A相当 |
| 本体・フランジ | 亜鉛ダイカスト、静電塗装（つや消し黒） | SUS304 |
| ピン | SUS303 | SUS303 |
| スプリング | SUS301 | SUS301 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,667円 ( 1,834円 ) | 3日目 |
1,691円 ( 1,860円 ) | 4日目 |
1,828円 ( 2,011円 ) | 4日目 |
1,685円 ( 1,854円 ) | 4日目 |
2,286円 ( 2,515円 ) | 4日目 |
2,336円 ( 2,570円 ) | 4日目 |
2,570円 ( 2,827円 ) | 4日目 |
5,608円 ( 6,169円 ) | 4日目 |
詳細情報
基本情報
【特長】
・フランジつきのインデックスプランジャ
・PFHXの本体とフランジは亜鉛ダイカスト製。フランジつきインデックスプランジャPFXよりも部品点数を少なくして、コストパフォーマンスを高めています
・ピン径Φ4～Φ10のワイドバリエーション
・各ピン径について2種類のピン長さを標準化。取りつけ部の寸法にあわせて選択できます
・PFHXS-Sはノブを含むすべての部品がステンレス製。耐蝕性にすぐれ、樹脂が使用できない高温環境下でも使用できます
