PCBLS ボールロックピン - ノブタイプ
- 通常単価(税別)
- 6,451円～20,135円
- 税込単価
- 7,096円～22,149円
【特長】・操作しやすいノブつきロックピンです。・スピーディなワークの位置決め・固定ができます。・相手穴...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質・仕上げ
| PCBLS | PCBLS-H | |
|---|---|---|
| ノブ | ナイロン6 | ナイロン6 |
| 操作ボタン | SUS303相当 | SUS303相当 |
| ピン | SUS303相当 | SUS630相当 |
| ボール | SUS420J2相当 | SUS420J2相当 |
| 内蔵スプリング | ステンレス鋼線 | ステンレス鋼線 |
RoHS2適合
規格表
PCBLS:標準タイプ PCBLS-H:重荷重タイプ
*1: 表中の値は参考値であり、保証値ではありません。安全を考慮して選定してください。
二面せん断荷重は、破断面が二面あるときの荷重です。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,515円 ( 7,167円 ) | 4日目 |
6,451円 ( 7,096円 ) | 4日目 |
10,750円 ( 11,825円 ) | 18日目 |
8,989円 ( 9,888円 ) | 4日目 |
20,135円 ( 22,149円 ) | 18日目 |
詳細情報
基本情報
【特長】
・操作しやすいノブつきロックピンです。
・スピーディなワークの位置決め・固定ができます。
・相手穴からの抜け止めにはステンレス鋼球を使用します。
・耐久性があります。
・せん断荷重の大きさにより、標準タイプと重荷重タイプがあります。
・重荷重タイプのせん断荷重は標準タイプの約1.5倍です。

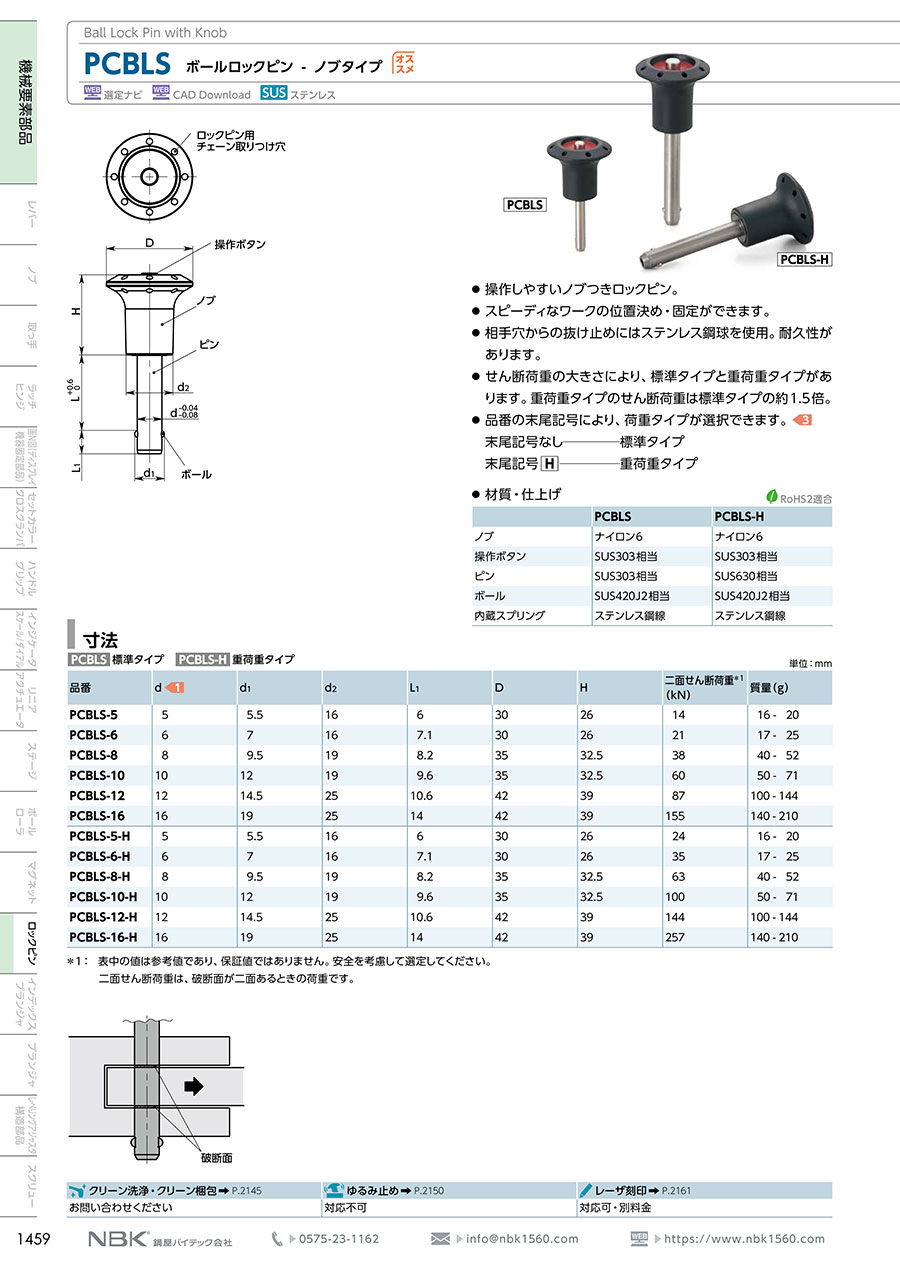

カタログ
