PBVY フランジつきインデックスプランジャ
- 通常単価(税別)
- 1,943円～2,521円
- 税込単価
- 2,137円～2,773円
【特長】・レバータイプのインデックスプランジャと取りつけフランジを一体化します...
詳細情報を確認する
商品情報

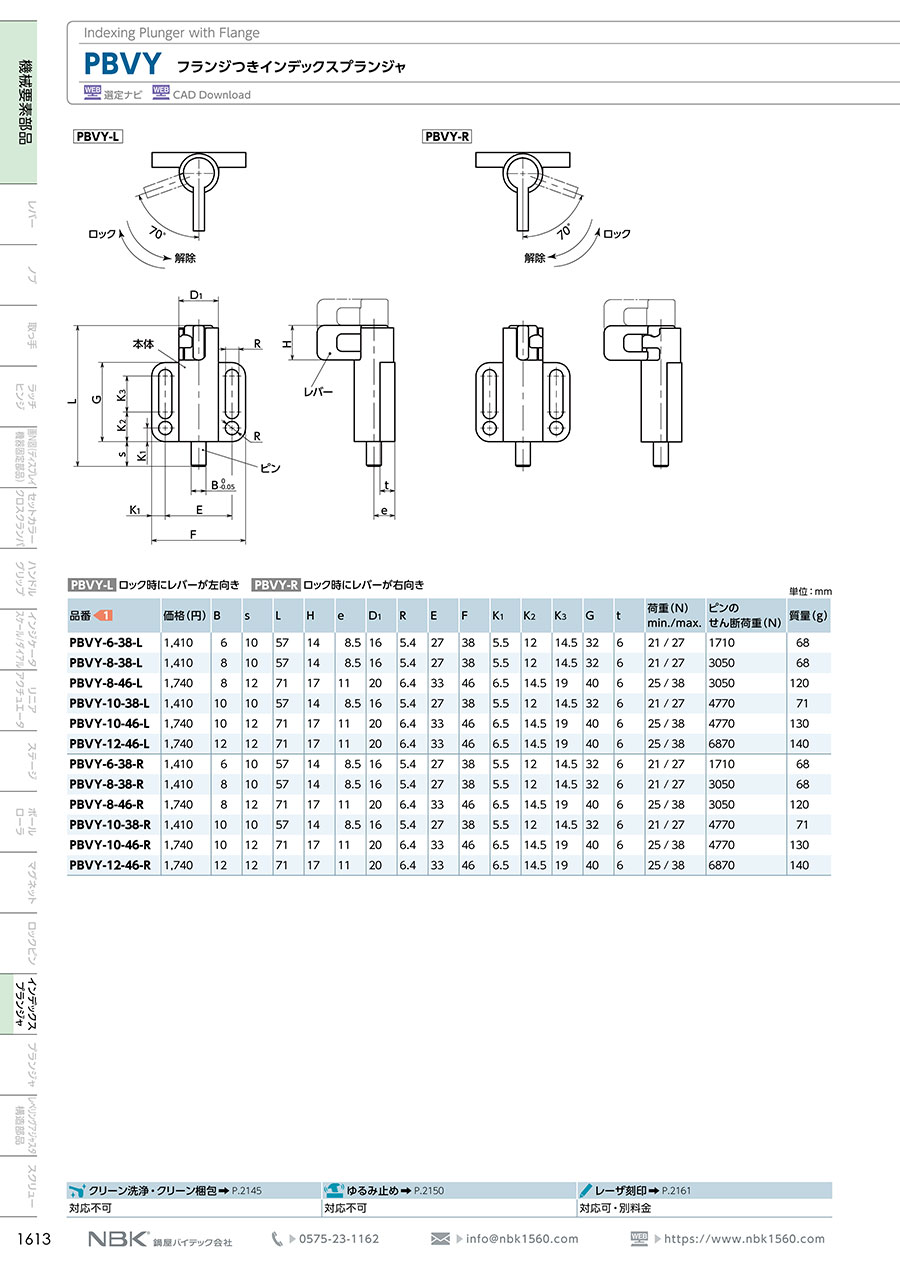

外形図
製品仕様
| 型番 | B | s | L | H | e | D1 | R | E | F | K1 | K2 | K3 | G | t | 荷重（N） min.／max. | ピンの せん断荷重 （N） | 質量 （g） | レバーの向き |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBVY-6-38-L | 6 | 10 | 57 | 14 | 8.5 | 16 | 5.4 | 27 | 38 | 5.5 | 12 | 14.5 | 32 | 6 | 21／27 | 1,710 | 68 | ロック時に レバーが左向き |
| PBVY-8-38-L | 8 | 10 | 57 | 14 | 8.5 | 16 | 5.4 | 27 | 38 | 5.5 | 12 | 14.5 | 32 | 6 | 21／27 | 3,050 | 68 | |
| PBVY-12-46-L | 12 | 12 | 71 | 17 | 11 | 20 | 6.4 | 33 | 46 | 6.5 | 14.5 | 19 | 40 | 6 | 25／38 | 6,870 | 140 | |
| PBVY-10-46-R | 10 | 12 | 71 | 17 | 11 | 20 | 6.4 | 33 | 46 | 6.5 | 14.5 | 19 | 40 | 6 | 25／38 | 4,770 | 130 | ロック時に レバーが右向き |
- 材質・仕上げ
| レバー | ナイロン6（つや消し黒） |
|---|---|
| 本体 | 亜鉛ダイカスト 静電塗装（つや消し黒） |
| ピン | SUM22L 三価クロメート処理 |
| スプリング | SUS301 |
使用例
扉のラッチ機構として。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,943円 ( 2,137円 ) | 4日目 |
2,040円 ( 2,244円 ) | 4日目 |
2,521円 ( 2,773円 ) | 4日目 |
2,521円 ( 2,773円 ) | 4日目 |
詳細情報
基本情報
【特長】
・レバータイプのインデックスプランジャと取りつけフランジを一体化します。
・レバーをフランジ面に対し垂直にし、レバーを引くとピンが引込みます。
・この時、レバーを倒せばピンを引込めた状態でロックできます。
・ピンを元の位置に戻す場合は、レバーをフランジ面に対し垂直にします。
・ロックが解除され、ピンは内蔵スプリングの力で元に戻ります。
・ピンが元の位置にあるときにも、レバーを倒せばピンをロックできます。
・本体に加工されたノッチにより、レバーを倒してロックした状態を保持し、不用意なロックの解除を防止します。
・取りつけは市販の六角穴付きボルトなどを使用してください。
・長穴を使用すれば、取りつけ後の位置調整が容易です。
