PBVX フランジつきインデックスプランジャ
- 通常単価(税別)
- 2,524円
- 税込単価
- 2,776円
【特長】・レバータイプのインデックスプランジャと取りつけフランジを一体化します...
詳細情報を確認する
閲覧中の商品と併せてご検討ください
－閉じる
PBVX-8-46の仕様・寸法情報
種類
レバータイプ
ロック機構
リターン
取付方法
フランジ
外径(mm)
20
先端部外径(mm)
8
ストローク(mm)
12
全長
標準
本体材質
亜鉛ダイカスト
ピン材質
[スチール] SUM22L
本体表面処理
[塗装] 静電塗装(黒)
長さ L(mm)
71
オールステンレス
非対応
先端表面処理
三価クロメート
ノブ材質
ナイロン6(つや消し黒)
商品情報
外形図
製品仕様
単位：mm
| 型番 | B | s | L | H | e | D1 | R | E | F | K1 | K2 | K3 | G | t | 荷重（N） min.／max. | ピンの せん断荷重（N） | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBVX-8-46 | 8 | 12 | 71 | 17 | 11 | 20 | 6.4 | 33 | 46 | 6.5 | 14.5 | 19 | 40 | 6 | 25／38 | 3,050 | 120 |
- 材質・仕上げ
| レバー | ナイロン6（つや消し黒） |
|---|---|
| 本体 | 亜鉛ダイカスト 静電塗装（つや消し黒） |
| ピン | SUM22L 三価クロメート処理 |
| スプリング | SUS301 |
詳細情報
基本情報
【特長】
・レバータイプのインデックスプランジャと取りつけフランジを一体化します。
・機器・装置などの壁面への取りつけに適しています。
・レバーの上下でピンの出入りを操作するシンプルな構造です。
・取りつけは市販の六角穴付きボルトなどをご使用ください。
・長穴を使用すれば、取りつけ後の位置調整ができます。

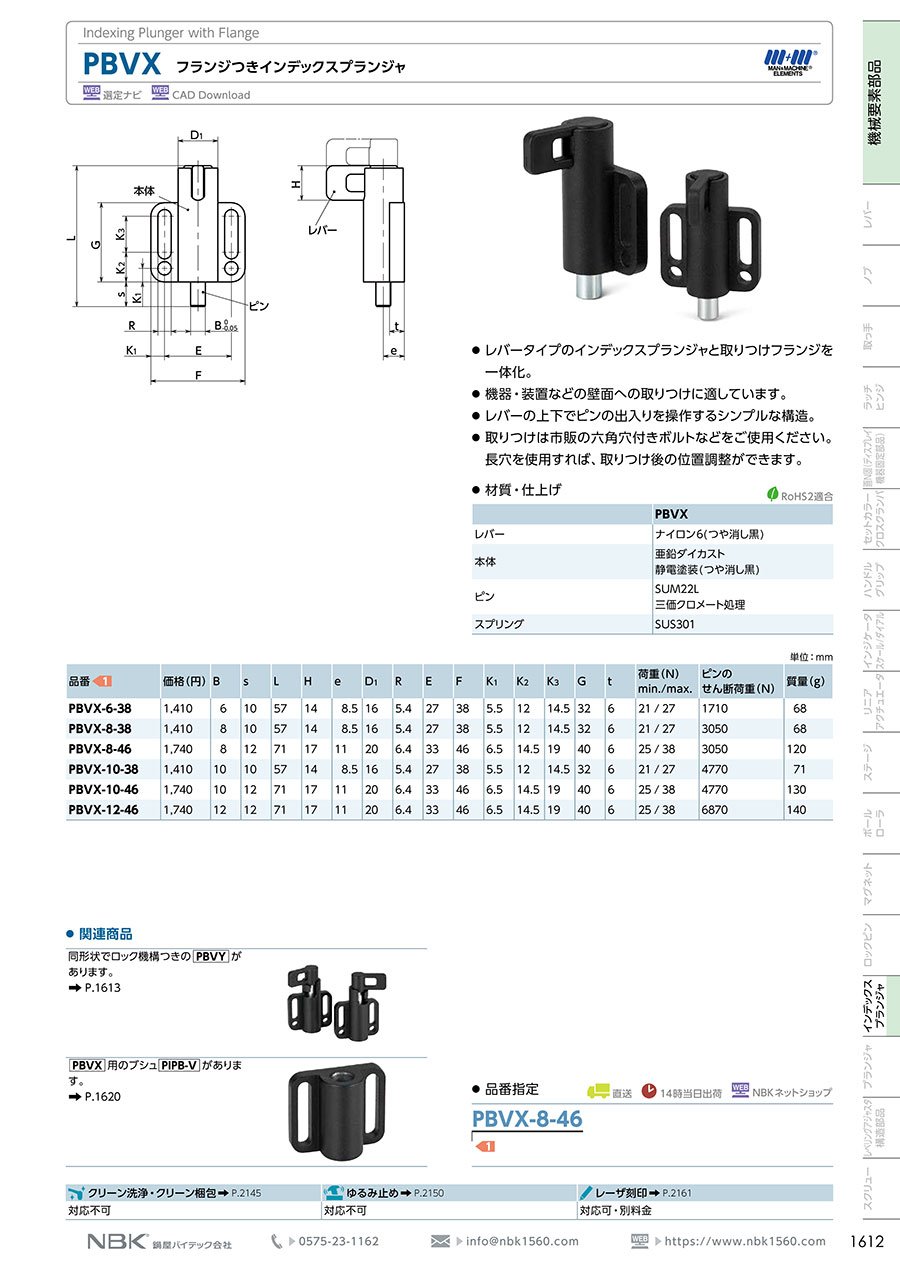

カタログ
