PBPLS／PBPLS-NI ロックピン - リングタイプ
- 通常単価(税別)
- 3,597円～7,697円
- 税込単価
- 3,957円～8,467円
通常出荷日：1日目～26日目
【特長】・リングつきロックピンです。・スピーディなワークの位置決め・固定ができます。・取りつけ後にリン...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

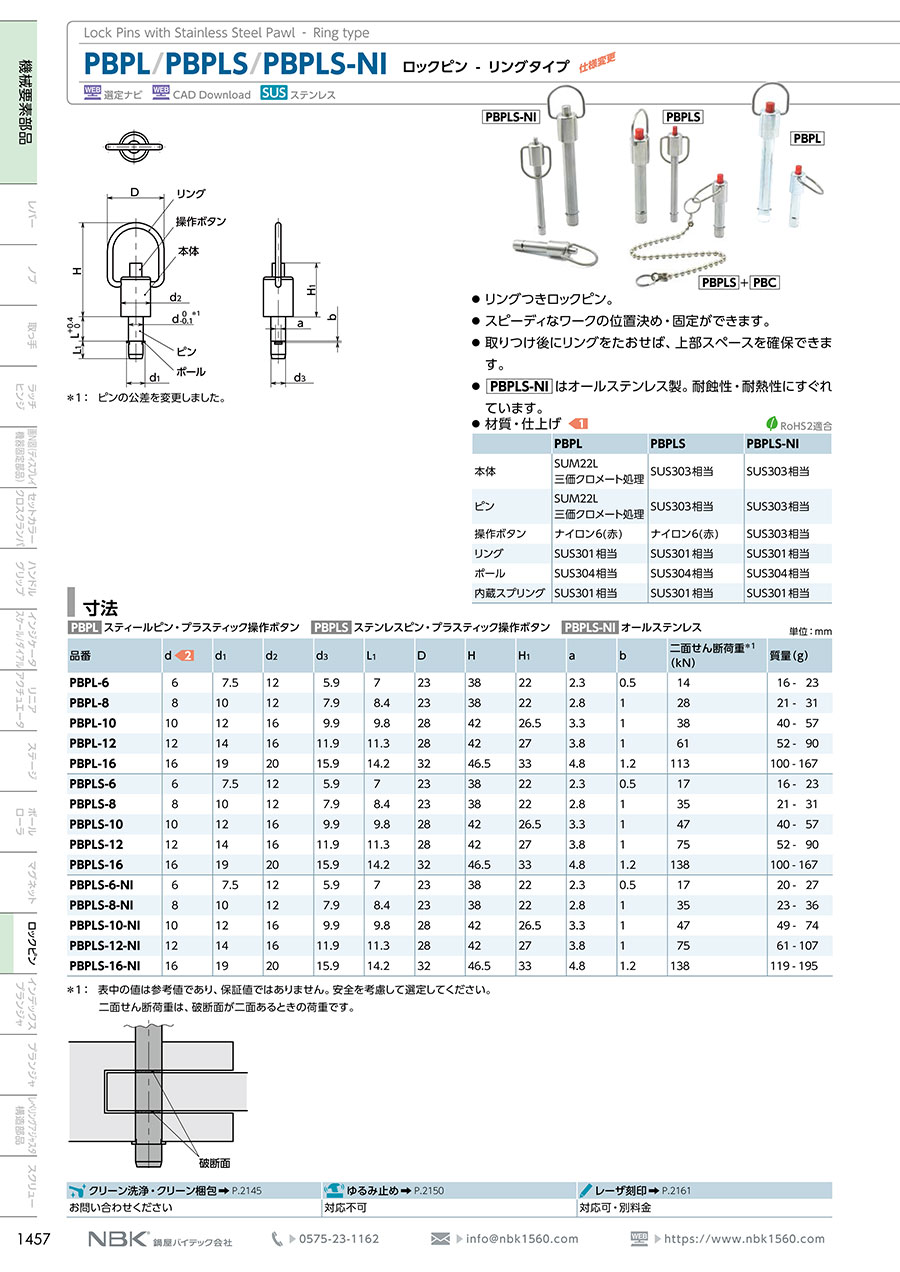

外形図
製品仕様
材質・仕上げ
| 部品 | PBPLS | PBPLS-NI |
|---|---|---|
| 本体 | SUS303相当 | SUS303相当 |
| ピン | ||
| 操作ボタン | ナイロン6（赤） | |
| リング | SUS301相当 | SUS301相当 |
| ポール | SUS304相当 | SUS304相当 |
| 内蔵スプリング | SUS301相当 | SUS301相当 |
規格表
*1：表中の値は参考値であり、保証値ではありません。安全を考慮して選定してください。
二面せん断荷重は、破断面が二面あるときの荷重です。
使用例
操作
- （1）通常はポールはロックされた状態です。
- （2）操作ボタンを押すとポールのロックがはずれます。この状態でピンを相手に差し込みます。
- （3）操作ボタンを離すと、ポールがロックされて、ピンが抜けなくなります。
選定サポート情報
（1）材質・仕上げ （2）d （3）L（mm）
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,697円 ( 4,067円 ) | 4日目 |
4,356円 ( 4,792円 ) | 4日目 |
5,310円 ( 5,841円 ) | 4日目 |
4,376円 ( 4,814円 ) | 26日目 |
3,597円 ( 3,957円 ) | 5日目 |
4,380円 ( 4,818円 ) | 1日目 |
5,002円 ( 5,502円 ) | 4日目 |
4,725円 ( 5,198円 ) | 4日目 |
7,697円 ( 8,467円 ) | 4日目 |
詳細情報
基本情報
【特長】
・リングつきロックピンです。
・スピーディなワークの位置決め・固定ができます。
・取りつけ後にリングをたおせば、上部スペースを確保できます。
・PBPLS-NIはオールステンレス製です。
・耐蝕性・耐熱性にすぐれています。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
