PBHX フランジつきインデックスプランジャ - コンパクトタイプ
- 通常単価(税別)
- 2,063円
- 税込単価
- 2,269円
【特長】・インデックスプランジャと取りつけ用フランジを一体化します。・機器・装...
詳細情報を確認する
閲覧中の商品と併せてご検討ください
－閉じる
PBHX-5-6-35-Tの仕様・寸法情報
種類
標準ノブ
ロック機構
リターン
取付方法
フランジ
先端部外径(mm)
5
ストローク(mm)
6
全長
標準
本体材質
亜鉛ダイカスト
ピン材質
[ステンレス] SUS303
本体表面処理
[塗装] 静電塗装(黒)
長さ L(mm)
38
オールステンレス
非対応
ノブ材質
ナイロン6(つや消し黒)
取付方法詳細
前面取りつけ
-
-
商品情報
外形図
製品仕様
単位：mm
| 型番 | B | s | F | D | L | H | E | t | h1 | sw | R | Lr | 荷重（N） min.／max. | ピンの せん断荷重（N） | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PBHX-5-6-35-T | 5 | 6 | 35 | 25 | 38 | 26 | 25 | 12 | 14 | 12 | 4.3 | 6 | 5／15 | 1,820 | 64 |
| PBHX-8-10-47-T | 8 | 10 | 47 | 33 | 49 | 34 | 35 | 14 | 18 | 17 | 5.3 | 10 | 9／35 | 4,660 | 140 |
- 取りつけタイプ：前面取りつけ
取りつけには六角穴付きボルト（JIS B 1176）を使用してください。
| 型番 | ねじサイズ |
|---|---|
| PBHX-5-6-35-T | M4 |
| PBHX-8-10-47-T | M5 |
- 材質・仕上げ
| ノブ | ナイロン6（つや消し黒） |
|---|---|
| 本体 | 亜鉛ダイカスト 静電塗装（黒） |
| ピン | SUS303 |
| スプリング | SUS301 |
使用例
詳細情報
基本情報
【特長】
・インデックスプランジャと取りつけ用フランジを一体化します。
・機器・装置への取りつけが容易にできます。
・コンパクト設計で装置の省スペース化に有効です。
・相手側の穴の推奨公差は（+0.05～+0.1）です。
・ピンのストローク方向は取りつけ面に対して平行です。

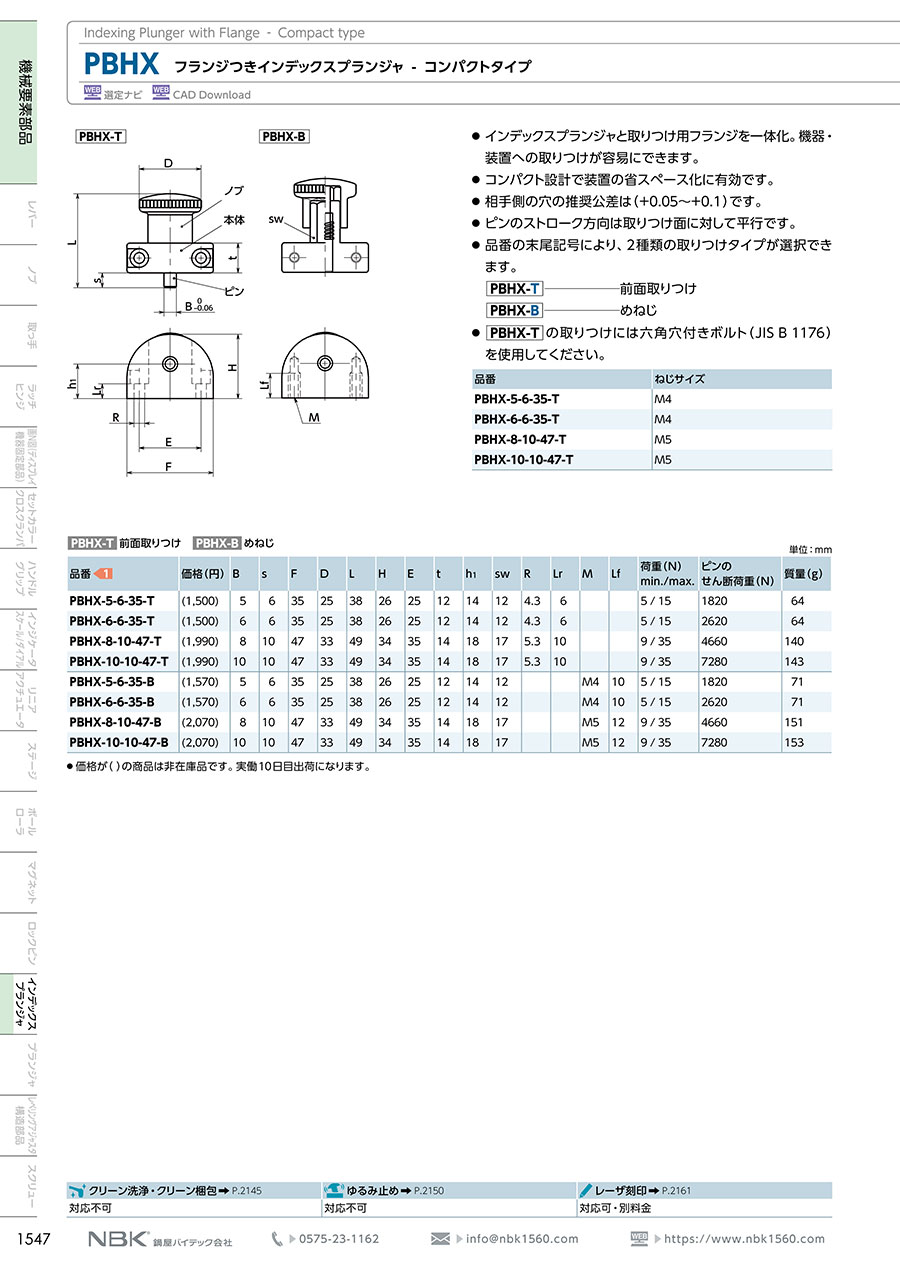

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
PBHX フランジつきインデックスプランジャ - コンパクトタイプの型番PBHX-5-6-35-Tのページです。
型番PBHX-5-6-35-Tに関する仕様情報を記載しております。
