鍋屋バイテック

PAFS ミニボールプランジャ（ステンレス製）

Name: PAFS ミニボールプランジャ（ステンレス製）
Brand: 鍋屋バイテック
SKU: 221006492938
Rating: 4.5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 341円～955円

税込単価: 375円～1,051円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

PAF ミニボールプランジャ

通常価格(税別)： 207円 (税込価格：228円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

ミニボールプランジャ PBF

通常価格(税別)： 238円 (税込価格：262円)

通常出荷日：在庫品1日目

【特長】・コストパフォーマンスにすぐれたボールプランジャ・ゆるみ止めなしとゆる...

詳細情報を確認する

取付方法
スクリュー（六角）
ボール材質
SUS440C
ボディ材質
SUSXM7
先端ボール熱処理
硬度55-60HRC
初期荷重（範囲） (N)
0.01～50

未確定：候補が41型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

PAFS-L、PAFS-M、PAFS-H

規格表

単位：mm

型番	M（並目）	s	L	D	B	適用ボールボタン	荷重（N） min./max.	質量（g）	ゆるみ止め
PAFS-3-L	M3	0.5	6	1.5	1.5	-	1/2	0.4	-
PAFS-5-L	M5	0.8	11	3	2.5	BB-5	2.9/9.8	0.9	-
PAFS-6-L	M6	0.8	12	3	3	BB-6	4.9/15	1.5	-
PAFS-8-L	M8	1	14	4	4	BB-6	6.9/20	3.2	-
PAFS-10-L	M10	1.2	15	5	5	BB-8	8.8/25	5.4	-
PAFS-12-L	M12	1.8	19	7.1	6	BB-10	9.8/29	10	-
PAFS-16-L	M16	2.5	24	9.5	8	BB-12	16/49	24	-
PAFS-3-L-P	M3	0.5	6	1.5	1.5	-	1/2	0.4	○
PAFS-4-L-P	M4	0.8	8	2.5	2	BB-5	2/4.9	0.4	○
PAFS-5-L-P	M5	0.8	11	3	2.5	BB-5	2.9/9.8	0.9	○
PAFS-6-L-P	M6	0.8	12	3	3	BB-6	4.9/15	1.5	○
PAFS-8-L-P	M8	1	14	4	4	BB-6	6.9/20	3.2	○
PAFS-10-L-P	M10	1.2	15	5	5	BB-8	8.8/25	5.4	○
PAFS-12-L-P	M12	1.8	19	7.1	6	BB-10	9.8/29	10	○
PAFS-16-L-P	M16	2.5	24	9.5	8	BB-12	16/49	24	○
PAFS-5-M	M5	0.8	11	3	2.5	BB-5	4.9/20	0.9	-
PAFS-8-M	M8	1	14	4	4	BB-6	13/39	3.2	-
PAFS-10-M	M10	1.2	15	5	5	BB-8	19/49	5.4	-
PAFS-12-M	M12	1.8	19	7.1	6	BB-10	20/59	10	-
PAFS-16-M	M16	2.5	24	9.5	8	BB-12	29/98	24	-
PAFS-4-M-P	M4	0.8	8	2.5	2	BB-5	3.9/9.8	0.4	○
PAFS-5-M-P	M5	0.8	11	3	2.5	BB-5	4.9/20	0.9	○
PAFS-10-M-P	M10	1.2	15	5	5	BB-8	19/49	5.4	○
PAFS-12-M-P	M12	1.8	19	7.1	6	BB-10	20/59	10	○
PAFS-16-M-P	M16	2.5	24	9.5	8	BB-12	29/98	24	○
PAFS-3-H	M3	0.5	6	1.5	1.5	-	2.2/5	0.4	-
PAFS-4-H	M4	0.8	8	2.5	2	BB-5	2.5/12.5	0.4	-
PAFS-5-H	M5	0.8	11	3	2.5	BB-5	11.2/24.1	0.9	-
PAFS-6-H	M6	0.8	12	3	3	BB-6	17.7/33.4	1.5	-
PAFS-8-H	M8	1	14	4	4	BB-6	21.4/45.3	3.2	-
PAFS-10-H	M10	1.2	15	5	5	BB-8	23.5/60	5.4	-
PAFS-12-H	M12	1.8	19	7.1	6	BB-10	24.1/63.7	10	-
PAFS-16-H	M16	2.5	24	9.5	8	BB-12	43.6/116.3	24	-
PAFS-3-H-P	M3	0.5	6	1.5	1.5	-	2.2/5	0.4	○
PAFS-4-H-P	M4	0.8	8	2.5	2	BB-5	2.5/12.5	0.4	○
PAFS-5-H-P	M5	0.8	11	3	2.5	BB-5	11.2/24.1	0.9	○
PAFS-6-H-P	M6	0.8	12	3	3	BB-6	17.7/33.4	1.5	○
PAFS-8-H-P	M8	1	14	4	4	BB-6	21.4/45.3	3.2	○
PAFS-10-H-P	M10	1.2	15	5	5	BB-8	23.5/60	5.4	○
PAFS-12-H-P	M12	1.8	19	7.1	6	BB-10	24.1/63.7	10	○
PAFS-16-H-P	M16	2.5	24	9.5	8	BB-12	43.6/116.3	24	○

製品仕様

PAFS-L-P、PAFS-M-P、PAFS-H-P

商品記号	荷重タイプ	ゆるみ止め
PAFS-L	軽荷重	なし
PAFS-L-P	軽荷重	あり
PAFS-M	重荷重	なし
PAFS-M-P	重荷重	あり
PAFS-H	極重荷重	なし
PAFS-H-P	極重荷重	あり

材質・仕上げ

	PAFS-L	PAFS-L-P	PAFS-M	PAFS-M-P	PAFS-H	PAFS-H-P
本体	SUSXM7	SUSXM7	SUSXM7	SUSXM7	SUSXM7^※1 テンパカラー（きつね色）	SUSXM7^※1 テンパカラー（きつね色）
ボール	SUS440C （硬度55-60HRC）	SUS440C （硬度55-60HRC）	SUS440C^※1 （硬度55-60HRC）テンパカラー（きつね色）	SUS440C^※1 （硬度55-60HRC）テンパカラー（きつね色）	SUS440C （硬度55-60HRC）	SUS440C （硬度55-60HRC）
スプリング	SUS631J1	SUS631J1	SUS631J1	SUS631J1	SUS631J1	SUS631J1
ゆるみ止め	-	ナイロン溶着（ナイロン11）	-	ナイロン溶着（ナイロン11）	-	ナイロン溶着（ナイロン11）

※1：本体・ボールの表面処理により、荷重タイプが区別できます。

型番リスト

表示件数

型番

外径

(mm)

ストローク

(mm)

ゆるみ止め

本体表面処理

先端ボール表面処理

初期荷重

(N)

最大荷重

(N)

長さ L

(mm)

先端部外径

(mm)

荷重タイプ

RoHS?

最小発注数量

3	0.5	なし	[その他] テンパカラー	なし	2.2	5	6	1.5	極重荷重	10	1個
3	0.5	あり	[その他] テンパカラー	なし	2.2	5	6	1.5	極重荷重	10	1個
3	0.5	なし	なし	なし	1	2	6	1.5	軽荷重	10	1個
3	0.5	あり	なし	なし	1	2	6	1.5	軽荷重	10	1個
4	0.8	なし	[その他] テンパカラー	なし	2.5	12.5	8	2.5	極重荷重	10	1個
4	0.8	あり	[その他] テンパカラー	なし	2.5	12.5	8	2.5	極重荷重	10	1個
4	0.8	あり	なし	なし	2	4.9	8	2.5	軽荷重	10	1個
4	0.8	あり	なし	[その他] テンパカラー	3.9	9.8	8	2.5	重荷重	-	1個
5	0.8	なし	[その他] テンパカラー	なし	11.2	24.1	11	3	極重荷重	10	1個
5	0.8	あり	[その他] テンパカラー	なし	11.2	24.1	11	3	極重荷重	10	1個
5	0.8	なし	なし	なし	2.9	9.8	11	3	軽荷重	10	1個
5	0.8	あり	なし	なし	2.9	9.8	11	3	軽荷重	10	1個
5	0.8	なし	なし	[その他] テンパカラー	4.9	20	11	3	重荷重	-	1個
5	0.8	あり	なし	[その他] テンパカラー	4.9	20	11	3	重荷重	10	1個
6	0.8	なし	[その他] テンパカラー	なし	17.7	33.4	12	3	極重荷重	10	1個
6	0.8	あり	[その他] テンパカラー	なし	17.7	33.4	12	3	極重荷重	10	1個
6	0.8	なし	なし	なし	4.9	15	12	3	軽荷重	10	1個
6	0.8	あり	なし	なし	4.9	15	12	3	軽荷重	10	1個
8	1	なし	[その他] テンパカラー	なし	21.4	45.3	14	4	極重荷重	10	1個
8	1	あり	[その他] テンパカラー	なし	21.4	45.3	14	4	極重荷重	10	1個
8	1	なし	なし	なし	6.9	20	14	4	軽荷重	10	1個
8	1	あり	なし	なし	6.9	20	14	4	軽荷重	10	1個
8	1	なし	なし	[その他] テンパカラー	13	39	14	4	重荷重	10	1個
10	1.2	なし	[その他] テンパカラー	なし	23.5	60	15	5	極重荷重	10	1個
10	1.2	あり	[その他] テンパカラー	なし	23.5	60	15	5	極重荷重	10	1個
10	1.2	なし	なし	なし	8.8	25	15	5	軽荷重	10	1個
10	1.2	あり	なし	なし	8.8	25	15	5	軽荷重	10	1個
10	1.2	なし	なし	[その他] テンパカラー	19	49	15	5	重荷重	10	1個
10	1.2	あり	なし	[その他] テンパカラー	19	49	15	5	重荷重	10	1個
12	1.8	なし	[その他] テンパカラー	なし	24.1	63.7	19	7.1	極重荷重	10	1個
12	1.8	あり	[その他] テンパカラー	なし	24.1	63.7	19	7.1	極重荷重	10	1個
12	1.8	なし	なし	なし	9.8	29	19	7.1	軽荷重	10	1個
12	1.8	あり	なし	なし	9.8	29	19	7.1	軽荷重	10	1個
12	1.8	なし	なし	[その他] テンパカラー	20	59	19	7.1	重荷重	10	1個
12	1.8	あり	なし	[その他] テンパカラー	20	59	19	7.1	重荷重	10	1個
16	2.5	なし	[その他] テンパカラー	なし	43.6	116.3	24	9.5	極重荷重	10	1個
16	2.5	あり	[その他] テンパカラー	なし	43.6	116.3	24	9.5	極重荷重	10	1個
16	2.5	なし	なし	なし	16	49	24	9.5	軽荷重	10	1個
16	2.5	あり	なし	なし	16	49	24	9.5	軽荷重	10	1個
16	2.5	なし	なし	[その他] テンパカラー	29	98	24	9.5	重荷重	10	1個
16	2.5	あり	なし	[その他] テンパカラー	29	98	24	9.5	重荷重	10	1個

通常単価(税別) (税込単価)	通常出荷日

380円 ( 418円 )	4日目
440円 ( 484円 )	4日目
401円 ( 441円 )	4日目
398円 ( 438円 )	在庫品1日目当日出荷可能
401円 ( 441円 )	4日目
525円 ( 578円 )	在庫品1日目当日出荷可能
462円 ( 508円 )	在庫品1日目当日出荷可能
410円 ( 451円 )	4日目
349円 ( 384円 )	4日目
462円 ( 508円 )	4日目
367円 ( 404円 )	3日目
480円 ( 528円 )	4日目
341円 ( 375円 )	4日目
402円 ( 442円 )	4日目
400円 ( 440円 )	4日目
459円 ( 505円 )	4日目
423円 ( 465円 )	4日目
482円 ( 530円 )	4日目
570円 ( 627円 )	4日目
611円 ( 672円 )	4日目
571円 ( 628円 )	4日目
470円 ( 517円 )	4日目
418円 ( 460円 )	4日目
431円 ( 474円 )	4日目
522円 ( 574円 )	4日目
431円 ( 474円 )	4日目
488円 ( 537円 )	4日目
450円 ( 495円 )	4日目
488円 ( 537円 )	4日目
562円 ( 618円 )	4日目
588円 ( 647円 )	4日目
518円 ( 570円 )	4日目
588円 ( 647円 )	4日目
518円 ( 570円 )	4日目
588円 ( 647円 )	4日目
800円 ( 880円 )	4日目
955円 ( 1,051円 )	4日目
800円 ( 880円 )	4日目
869円 ( 956円 )	4日目
800円 ( 880円 )	4日目
869円 ( 956円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・コストパフォーマンスにすぐれたボールプランジャ
・ゆるみ止めなしとゆるみ止めありのそれぞれに軽荷重タイプ・重荷重タイプ・極重荷重タイプがあります
・本体・ボール・スプリングはステンレス製

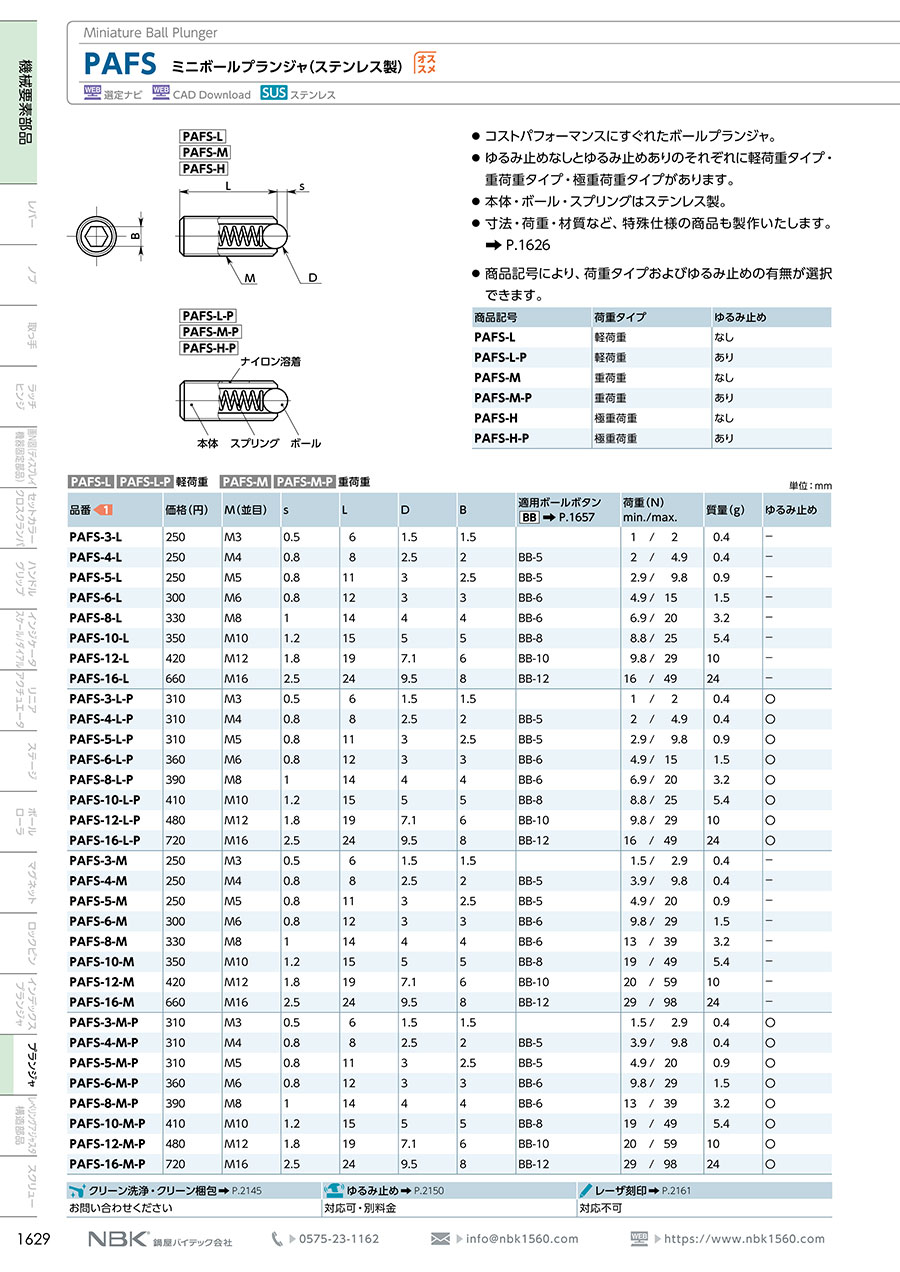

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
