P9 リトラクタブル取っ手
- 通常単価(税別)
- 1,697円～2,190円
- 税込単価
- 1,867円～2,409円
通常出荷日：4日目
【特長】・折りたたみ式の取っ手。使用しないときは、取っ手本体を倒すことができます。・不用意に取っ手が起...
詳細を確認
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
P9-40-M4X（おねじ）
P9-40-M4N（めねじ）
製品仕様
【P9-40-M4X（おねじ）】
- 最大パネル厚さ：8.4
- 取りつけ穴：φ4.5±0.1
- 取りつけ穴ピッチ：L1±0.12
- 取りつけナット最大締めつけトルク：11.5N・m
【P9-40-M4N（めねじ）】
- 取りつけねじ長さ：パネル厚さ+5mm
- 取りつけねじ最大締めつけトルク：0.5N・m
| 末尾記号 | 色 |
|---|---|
| 11 | シルバー |
| 15 | 黒 |
材質・仕上げ
| 型番 | P9-40-M4X | P9-40-M4N |
|---|---|---|
| 取っ手部 | アルミニウム合金 アルマイト処理（各色） | アルミニウム合金 アルマイト処理（各色） |
| ベース | アルミニウム合金 アルマイト処理（各色） | アルミニウム合金 アルマイト処理（各色） |
| ロールピン | ステンレス鋼 | ステンレス鋼 |
| ブッシング | ナイロン66 | ナイロン66 |
| ナット | ステンレス鋼 | - |
| 座金 | ステンレス鋼 | - |
規格表
P9-M4X（おねじ）
P9-M4N（めねじ）
*1：人の手で使用する許容荷重です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,756円 ( 1,932円 ) | 4日目 |
1,797円 ( 1,977円 ) | 4日目 |
1,797円 ( 1,977円 ) | 4日目 |
1,795円 ( 1,975円 ) | 4日目 |
2,190円 ( 2,409円 ) | 4日目 |
1,934円 ( 2,127円 ) | 4日目 |
1,697円 ( 1,867円 ) | 4日目 |
1,897円 ( 2,087円 ) | 4日目 |
2,144円 ( 2,358円 ) | 4日目 |
詳細情報
基本情報
【特長】
・折りたたみ式の取っ手。使用しないときは、取っ手本体を倒すことができます。
・不用意に取っ手が起き上がったり倒れたりしないように、可動部に保持機能があります。
・おねじタイプは全商品に取りつけ用ナット・座金が付属しています。

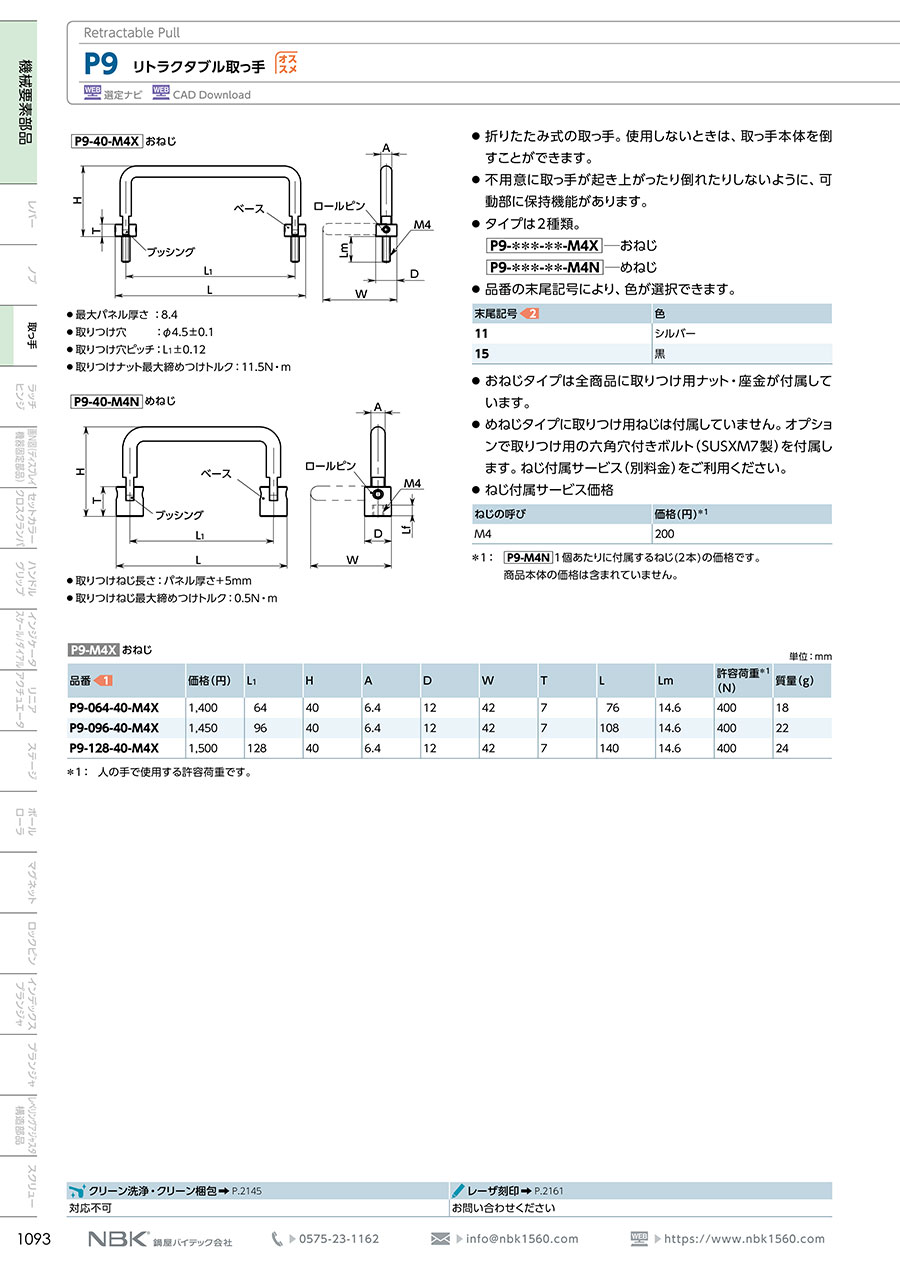

カタログ
