鍋屋バイテック

LYSC-N-SSC 取っ手用脱落防止座金（脱落防止ねじつき）

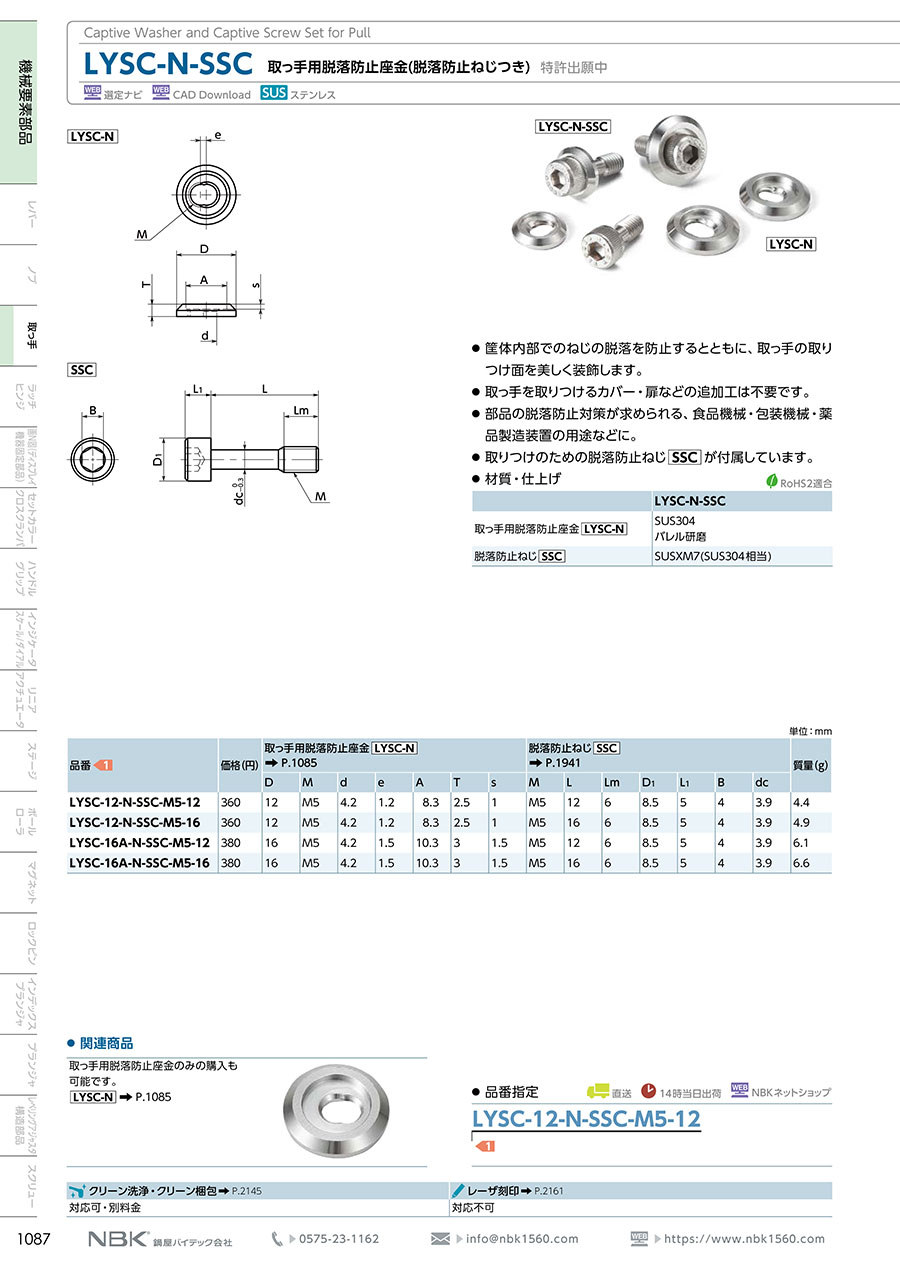

カタログ |

通常単価(税別): 438円～461円

税込単価: 482円～507円

通常出荷日：4日目

【特長】・筐体内部でのねじの脱落を防止するとともに、取っ手の取りつけ面を美しく装飾します。・取っ手を取...

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

LYSC-N

SSC

製品仕様

部品名	材質・仕上げ
取っ手用脱落防止座金［LYSC-N］	SUS304 バレル研磨
脱落防止ねじ［SSC］	SUSXM7（SUS304相当）

規格表

使用例

取りつけ方法

（1）カバー・扉に付属の脱落防止ねじ［SSC］を通し、取っ手の取りつけ面から取っ手用脱落防止座金［LYSC-N］の中心から偏心した位置にあるねじ穴に、［SSC］の円筒部が貫通するまでねじ込んでください＜図2＞。
（2）［SSC］を［LYSC-N］の中心のキリ穴の位置に移動させてください＜図3＞。
（3）＜図3＞の状態で、［SSC］を締めつけて取っ手を取りつけてください＜図4＞。
（4）取りつけ後、取っ手のねじ穴および［SSC］は［LYSC-N］の中心に保持されます。このとき［LYSC-N］の中心にあるキリ穴は［SSC］のねじ部より小さく、［SSC］がキリ穴から抜けることがないため、脱落が防止されます。

型番リスト

表示件数

型番

長さ

(mm)

寸法D

(mm)

RoHS?

最小発注数量

12(固定ボルト)	12	10	1個
16(固定ボルト)	12	10	1個
12(固定ボルト)	16	10	1個
16(固定ボルト)	16	10	1個

通常単価(税別) (税込単価)	通常出荷日

438円 ( 482円 )	4日目
440円 ( 484円 )	4日目
458円 ( 504円 )	4日目
461円 ( 507円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・筐体内部でのねじの脱落を防止するとともに、取っ手の取りつけ面を美しく装飾します。
・取っ手を取りつけるカバー・扉などの追加工は不要です。
・部品の脱落防止対策が求められる、食品機械・包装機械・薬品製造装置の用途などに適用します。
・取りつけのための脱落防止ねじSSCが付属しています。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
