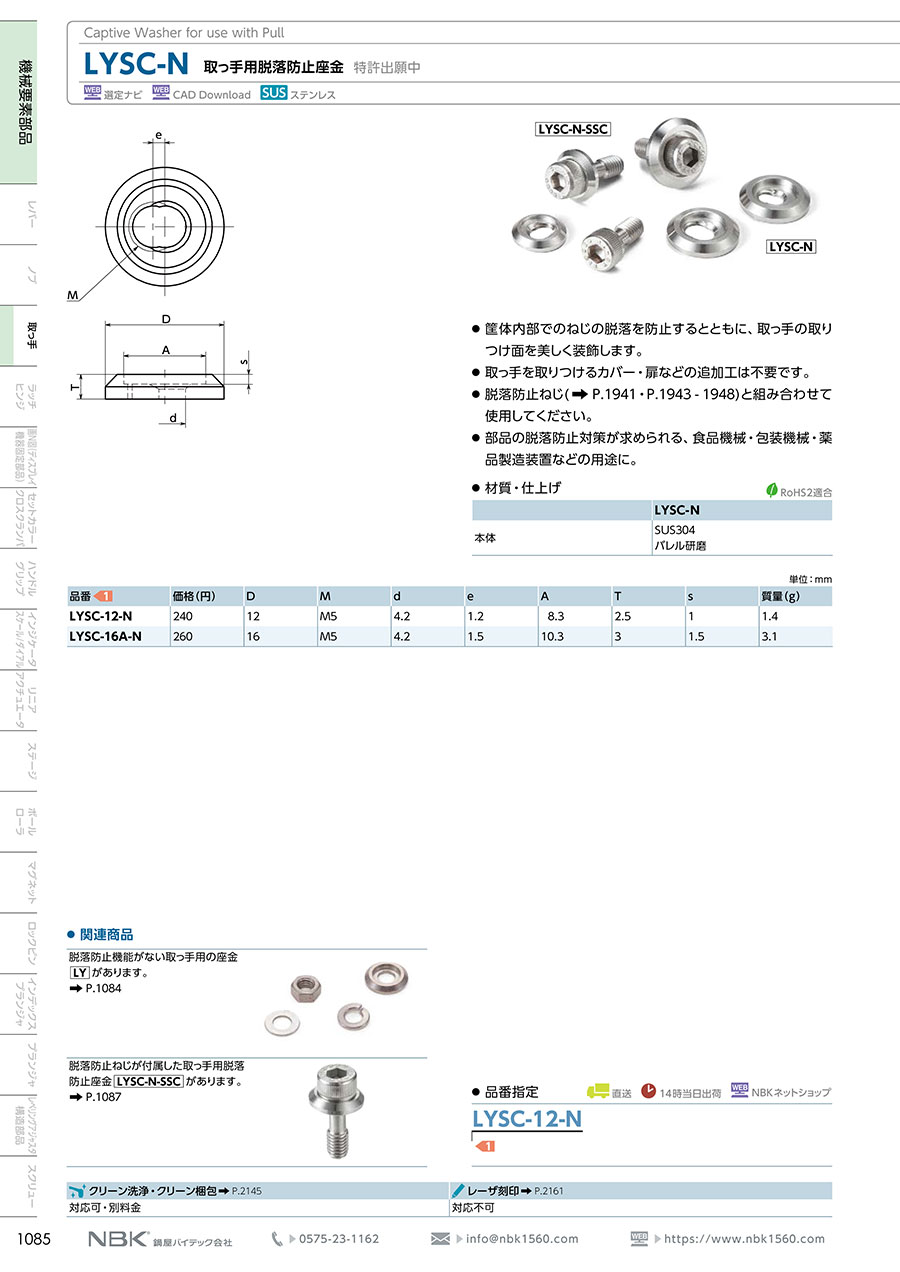

LYSC-N 取っ手用脱落防止座金

外形図

製品仕様

材質・仕上げ

本体：SUS304／バレル研磨

適用脱落防止ねじ

取っ手用脱落防止座金LYSC-Nは下表の適用脱落防止ねじと組み合わせてご使用ください。

注）取っ手用脱落防止座金LYSC-Nは脱落防止ねじ以外のねじ・ボルトと組み合わせて使用することができません。

適用取っ手

規格表

単位：mm

使用例

取りつけ方法

（1） カバー・扉に脱落防止ねじを通し、取っ手の取りつけ面から取っ手用脱落防止座金LYSC-Nの中心から偏心した位置にあるねじ穴に、脱落防止ねじの円筒部が貫通するまでねじ込んでください（図2）。
（2） 脱落防止ねじをLYSC-Nの中心のキリ穴の位置に移動させてください（図3）。
（3） 図3の状態で、脱落防止ねじを締めつけて取っ手を取りつけてください（図4）。
（4） 取りつけ後、取っ手のねじ穴および脱落防止ねじはLYSC-Nの中心に保持されます。このときLYSC-Nの中心にあるキリ穴は脱落防止ねじのねじ部より小さく、脱落防止ねじがキリ穴から抜けることがないため、脱落が防止されます。
