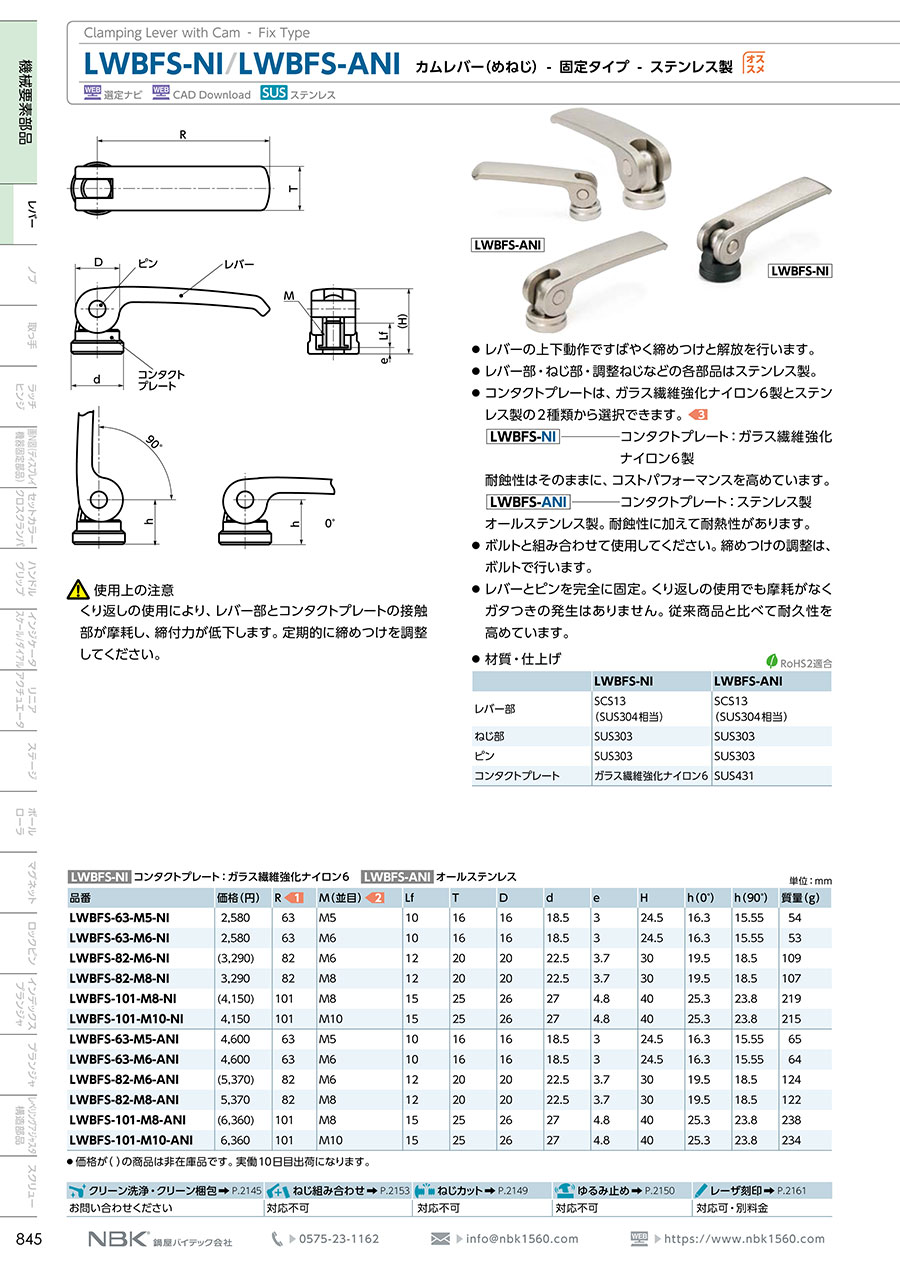

LWBFS-NI／LWBFS-ANI カムレバー（めねじ） - 固定タイプ - ステンレス製
商品情報
外形図
製品仕様
材質・仕上げ
| LWBFS-NI | LWBFS-ANI | |
|---|---|---|
| レバー部 | SCS13（SUS304相当） | SCS13（SUS304相当） |
| ねじ部 | SUS303 | SUS303 |
| ピン | SUS303 | SUS303 |
| コンタクトプレート | ガラス繊維強化ナイロン6 | SUS431 |
RoHS2適合
規格表
LWBFS-NI コンタクトプレート:ガラス繊維強化ナイロン6
LWBFS-ANI オールステンレス
使用例
使用方法
（1）レバーの向きを決定し、レバーを立てた状態で、
コンタクトプレートと被締結部材の隙間をボルト
のねじ込み量で調整してください。隙間が狭い
と締付力は大きく、広いと小さくなります。
（2）レバーを倒すと、カムの力で被締結部材を
締めつけます。
（3）レバーを起こすと、被締結部材の締めつけが
解放されます。
※故障・破損を避けるため、被締結部材への取りつけおよびボルトの調整は、レバーを立てた状態で行ってください。
技術情報・設計アイデア
レバーを倒す力と締付力の関係
※締付力は組み合わせて使用するおねじ部品の強度を超えないように設定してください。
注意・禁止事項
使用上の注意
くり返しの使用により、レバー部とコンタクトプレートの接触部が摩耗し、締付力が低下します。定期的に締めつけを調整してください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,797円 ( 6,377円 ) | 4日目 |
3,260円 ( 3,586円 ) | 4日目 |
6,011円 ( 6,612円 ) | 4日目 |
6,597円 ( 7,257円 ) | 4日目 |
8,197円 ( 9,017円 ) | 4日目 |
5,487円 ( 6,036円 ) | 4日目 |
詳細情報
基本情報
【特長】
・レバーの上下動作ですばやく締めつけと解放を行います。
・レバー部・ねじ部・調整ねじなどの各部品はステンレス製です。
・コンタクトプレートは、ガラス繊維強化ナイロン6製とステンレス製の2種類から選択できます。
・ボルトと組み合わせて使用してください。締めつけの調整は、ボルトで行います。
・レバーとピンを完全に固定。くり返しの使用でも摩耗がなくガタつきの発生はありません。従来商品と比べて耐久性を高めています。
