LWAFS カムレバー（めねじ） - 調整タイプ
未確定：候補が4型番あります。
商品情報
外形図
製品仕様
材質・仕上げ
- レバー部：亜鉛ダイカスト・静電塗装（各色）
- ねじ部：SUS303
- ピン：SUS303
- コンタクトプレート：ポリアセタール
- 調整ねじ：SUS303
規格表
注意・禁止事項
使用上の注意
- 調整ナットの調整限界点に赤色の目印があります。目印を超えない範囲で調整してください。
- くり返しの使用により、レバー部とコンタクトプレートの接触部が摩耗し、締付力が低下します。定期的に締めつけを調整してください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,352円 ( 4,787円 ) | 4日目 |
4,787円 ( 5,266円 ) | 4日目 |
4,787円 ( 5,266円 ) | 4日目 |
5,687円 ( 6,256円 ) | 4日目 |
詳細情報
基本情報
【特長】
・レバーの上下動作ですばやく締めつけと解放を行います。
・調整ねじによってレバーを任意の向きにした状態で、締めつけを調整することができます。
・レバーとピンを完全に固定します。くり返しの使用でもレバー部とピンの接触面の摩耗によるガタつきの発生はありません。従来商品と比べて耐久性を高めています。
・カラーバリエーションは4色。用途によって選択できます。オレンジ・レッドは誘目性が高く操作箇所の明確化に適しています。つや消し黒・シルバーグレーは機械・装置の外観と調和する落ち着いた色合いです。

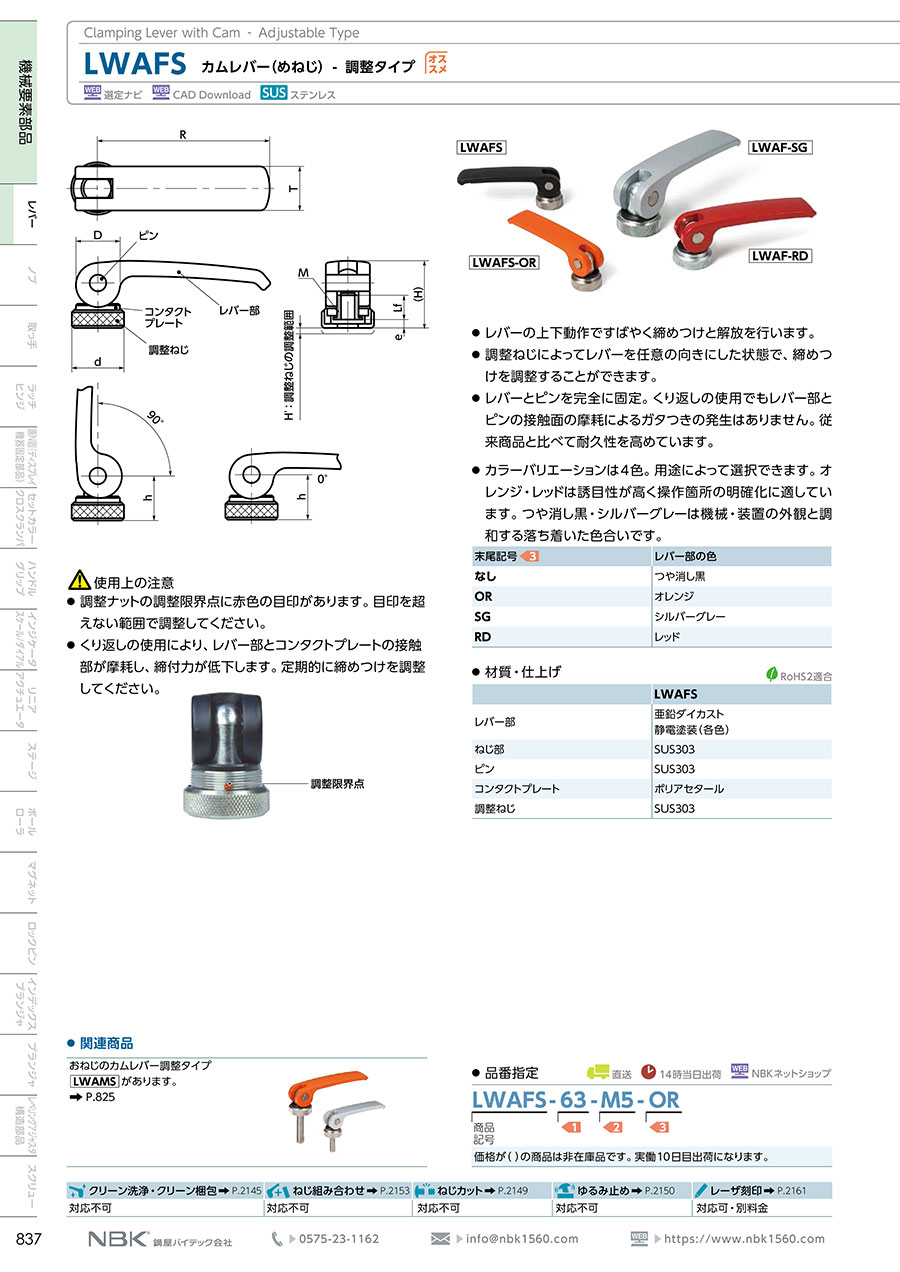

カタログ
商品担当おすすめ
LWAFS カムレバー（めねじ） - 調整タイプのレビュー
外販装置付帯部品として使用
4
4.02020/09/25
外販装置に付帯のクランプ部位操作用取っ手として使用しています。導入当初に類似品各種を比較検討した際、種々の要素から型番：...もっと読む
0人が参考にしています。
