LSLK ストップロックレバー
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

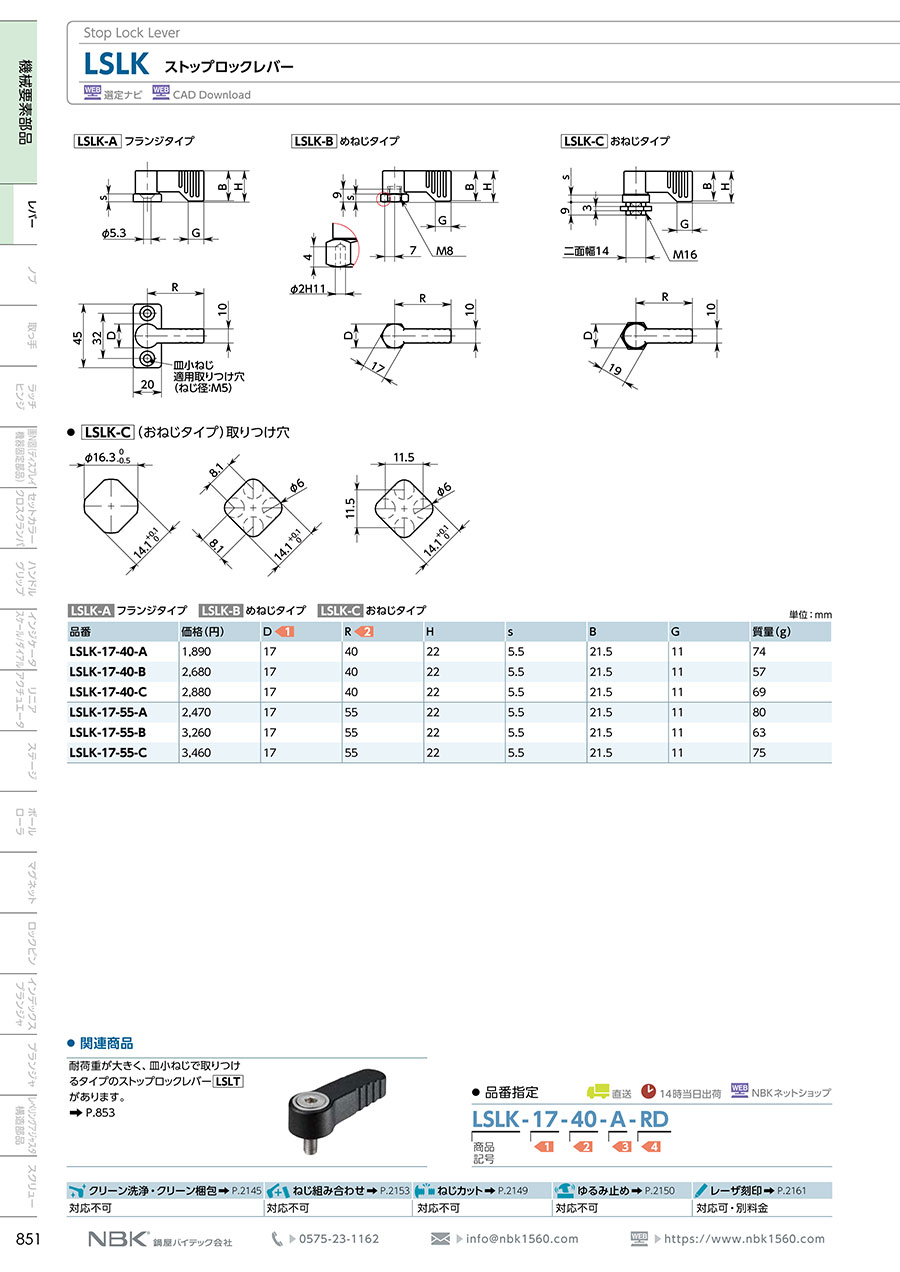

外形図
LSLK-A：フランジタイプ
LSLK-B：めねじタイプ
LSLK-C：おねじタイプ
規格表
単位：mm
| 品番 | D | R | H | s | B | G | 質量 （g） |
|---|---|---|---|---|---|---|---|
| LSLK-17-40-A | 17 | 40 | 22 | 5.5 | 21.5 | 11 | 74 |
| LSLK-17-40-B | 17 | 40 | 22 | 5.5 | 21.5 | 11 | 57 |
| LSLK-17-40-C | 17 | 40 | 22 | 5.5 | 21.5 | 11 | 69 |
| LSLK-17-55-A | 17 | 55 | 22 | 5.5 | 21.5 | 11 | 80 |
| LSLK-17-55-B | 17 | 55 | 22 | 5.5 | 21.5 | 11 | 63 |
| LSLK-17-55-C | 17 | 55 | 22 | 5.5 | 21.5 | 11 | 75 |
製品仕様
- LSLK-A：フランジタイプ。2本の皿小ねじ（ねじ径：M5）で固定します。
- LSLK-B：めねじタイプ。裏側からボルトで固定します。
- LSLK-C：おねじタイプ。付属のナットで挟み込むように取りつけます。
| 末尾記号 | 色 |
|---|---|
| BK | つや消し黒 |
| RD | つや消し赤 |
材質・仕上げ
| 型番 | LSLK-A | LSLK-B/LSLK-C |
|---|---|---|
| レバー部 | 亜鉛ダイカスト 静電塗装（各色） | 亜鉛ダイカスト 静電塗装（各色） |
| インデックス機構部 | スティール 三価クロメート処理 | スティール 三価クロメート処理 |
| フランジ部 | 亜鉛ダイカスト 静電塗装（つや消し黒） | - |
LSLK-C（おねじタイプ）取りつけ穴
使用例
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,400円 ( 2,640円 ) | 4日目 |
3,698円 ( 4,068円 ) | 4日目 |
3,854円 ( 4,239円 ) | 4日目 |
3,811円 ( 4,192円 ) | 4日目 |
3,244円 ( 3,568円 ) | 4日目 |
3,254円 ( 3,579円 ) | 4日目 |
3,997円 ( 4,397円 ) | 4日目 |
3,997円 ( 4,397円 ) | 4日目 |
4,297円 ( 4,727円 ) | 4日目 |
4,297円 ( 4,727円 ) | 4日目 |
詳細情報
基本情報
【特長】
・棚やケースに取りつけて、収納物や引き出しがすべり落ちるのを防止します
・インデックス機構つき。90°ごとにクリック感があり、レバーの位置がピタリと決まります
・レバー長さは、用途に合わせて、40mmと55mmの2種類から選択できます
・3種類の取りつけタイプを標準化とします
・レバー部のカラーバリエーションは2色です
