LNTF／LNTFS テンションレバー（めねじ）
未確定：候補が8型番あります。
商品情報
外形図
製品仕様
タイプおよびねじ部の材質
| 型番 | タイプ | ねじ部材質 |
|---|---|---|
| LNTF-D | 水平レバー | スティール製 |
| LNTF-E | 角度つきレバー | スティール製 |
| LNTFS-E | 角度つきレバー | ステンレス製 |
材質・仕上げ
| 型番 | レバー部 | ねじ部 | 本体 | グリップ |
|---|---|---|---|---|
| LNTF | SUM22L 四三酸化鉄皮膜（黒） | SUM22L 四三酸化鉄皮膜（黒） | SUM22L 四三酸化鉄皮膜（黒） | フェノール樹脂（黒） |
| LNTFS | SUS303 | SUS303 | SUS303 | フェノール樹脂（黒） |
規格表
単位：mm
※1：最大荷重・最大締付力の定義について（商品特長詳細を参照）
商品特長詳細
最大荷重と最大締付力の定義
●テンションレバー
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,139円 ( 4,553円 ) | 4日目 |
4,297円 ( 4,727円 ) | 4日目 |
4,997円 ( 5,497円 ) | 4日目 |
4,997円 ( 5,497円 ) | 4日目 |
5,701円 ( 6,271円 ) | 4日目 |
5,701円 ( 6,271円 ) | 4日目 |
8,789円 ( 9,668円 ) | 4日目 |
8,789円 ( 9,668円 ) | 4日目 |
詳細情報
基本情報
【特長】
・テンションレバーのスタンダードタイプです。
・回し半径が大きく、小さい力で大きな締付力が得られます。
・ねじに対するレバーの位相角度を自由に調整できます。
・LNTF-Dはレバー部が水平のため、上部スペースに制限がある場合に適しています。

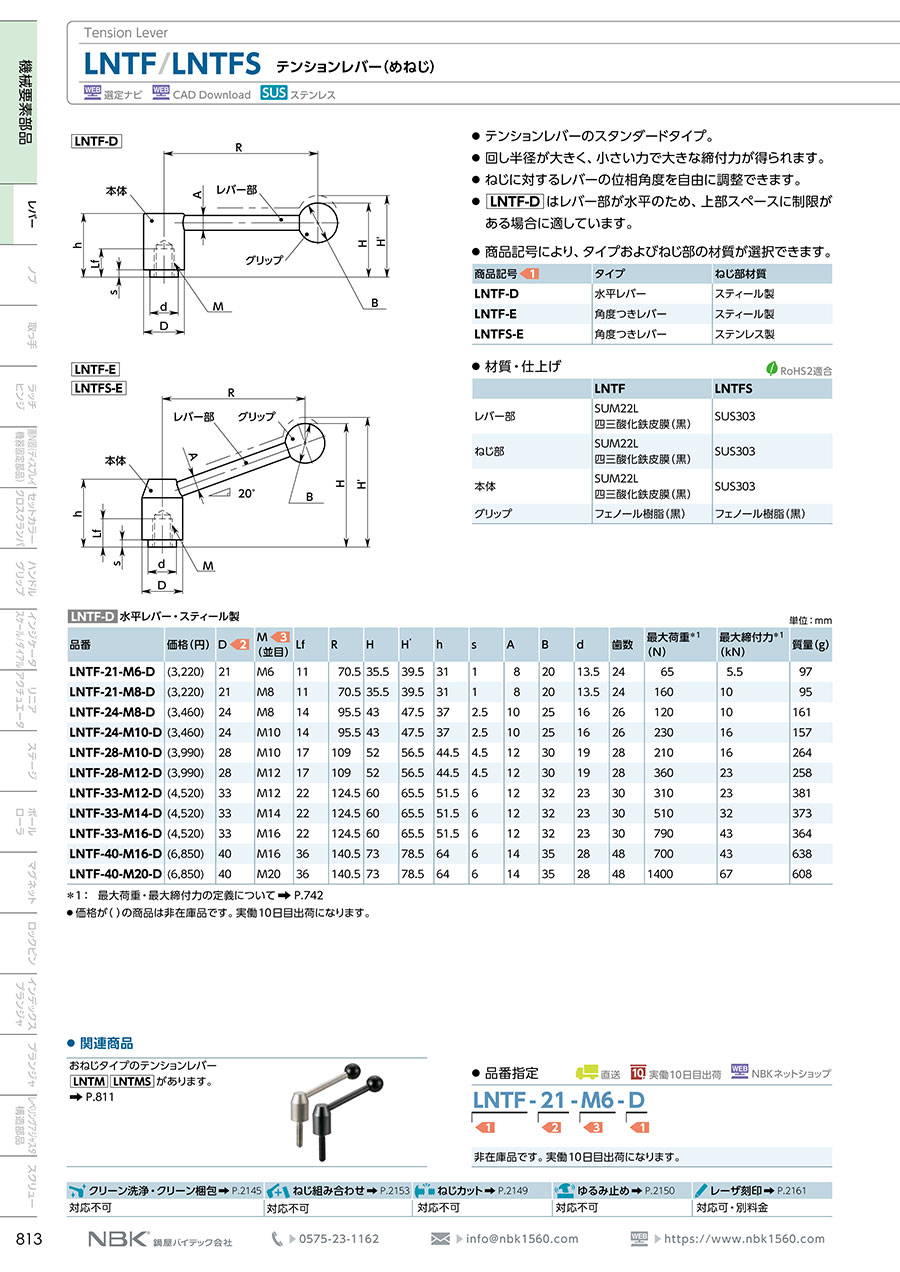

カタログ
商品担当おすすめ
LNTF／LNTFS テンションレバー（めねじ）のレビュー
この商品のレビューはありません
