LNFM／LNFMS フラットテンションレバー（おねじ）
未確定：候補が26型番あります。
商品情報
外形図
製品仕様
タイプおよびねじ部の材質
| 型番 | タイプ | ねじ部材質 |
|---|---|---|
| LNFM-D | 水平レバー | スティール製 |
| LNFMS-D | 水平レバー | ステンレス製 |
| LNFM-E | 角度つきレバー | スティール製 |
| LNFMS-E | 角度つきレバー | ステンレス製 |
材質・仕上げ
| 型番 | レバー部 | ねじ部 | 本体 | グリップ |
|---|---|---|---|---|
| LNFM | SUM22L 四三酸化鉄皮膜（黒） | SUM22L 四三酸化鉄皮膜（黒） | SUM22L 四三酸化鉄皮膜（黒） | フェノール樹脂（黒） |
| LNFMS | SUS303 | SUS303 | SUS303 | フェノール樹脂（黒） |
規格表
単位：mm
※1：最大荷重・最大締付力の定義について（商品特長詳細を参照）
商品特長詳細
最大荷重と最大締付力の定義
●テンションレバー
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,289円 ( 5,818円 ) | 4日目 |
5,361円 ( 5,897円 ) | 4日目 |
5,389円 ( 5,928円 ) | 4日目 |
4,952円 ( 5,447円 ) | 4日目 |
6,066円 ( 6,673円 ) | 18日目 |
5,889円 ( 6,478円 ) | 4日目 |
5,991円 ( 6,590円 ) | 4日目 |
6,010円 ( 6,611円 ) | 4日目 |
5,989円 ( 6,588円 ) | 4日目 |
6,010円 ( 6,611円 ) | 4日目 |
6,279円 ( 6,907円 ) | 4日目 |
6,589円 ( 7,248円 ) | 4日目 |
6,589円 ( 7,248円 ) | 4日目 |
6,680円 ( 7,348円 ) | 4日目 |
6,389円 ( 7,028円 ) | 4日目 |
7,879円 ( 8,667円 ) | 4日目 |
7,879円 ( 8,667円 ) | 4日目 |
7,979円 ( 8,777円 ) | 4日目 |
7,801円 ( 8,581円 ) | 4日目 |
8,225円 ( 9,048円 ) | 4日目 |
8,199円 ( 9,019円 ) | 4日目 |
7,730円 ( 8,503円 ) | 4日目 |
8,990円 ( 9,889円 ) | 4日目 |
8,840円 ( 9,724円 ) | 4日目 |
11,875円 ( 13,063円 ) | 4日目 |
12,800円 ( 14,080円 ) | 4日目 |
詳細情報
基本情報
【特長】
・フラットな形状のテンションレバー。上下スペースにゆとりのない場所に適用します。
・回し半径が大きく、小さい力で大きな締付力が得られます。
・ねじに対するレバーの位相角度を自由に調整できます。
・LNFM-E、LNFMS-Eのレバー操作部は角度がついており、手が入りやすくレバーを握るスペースを確保できます。

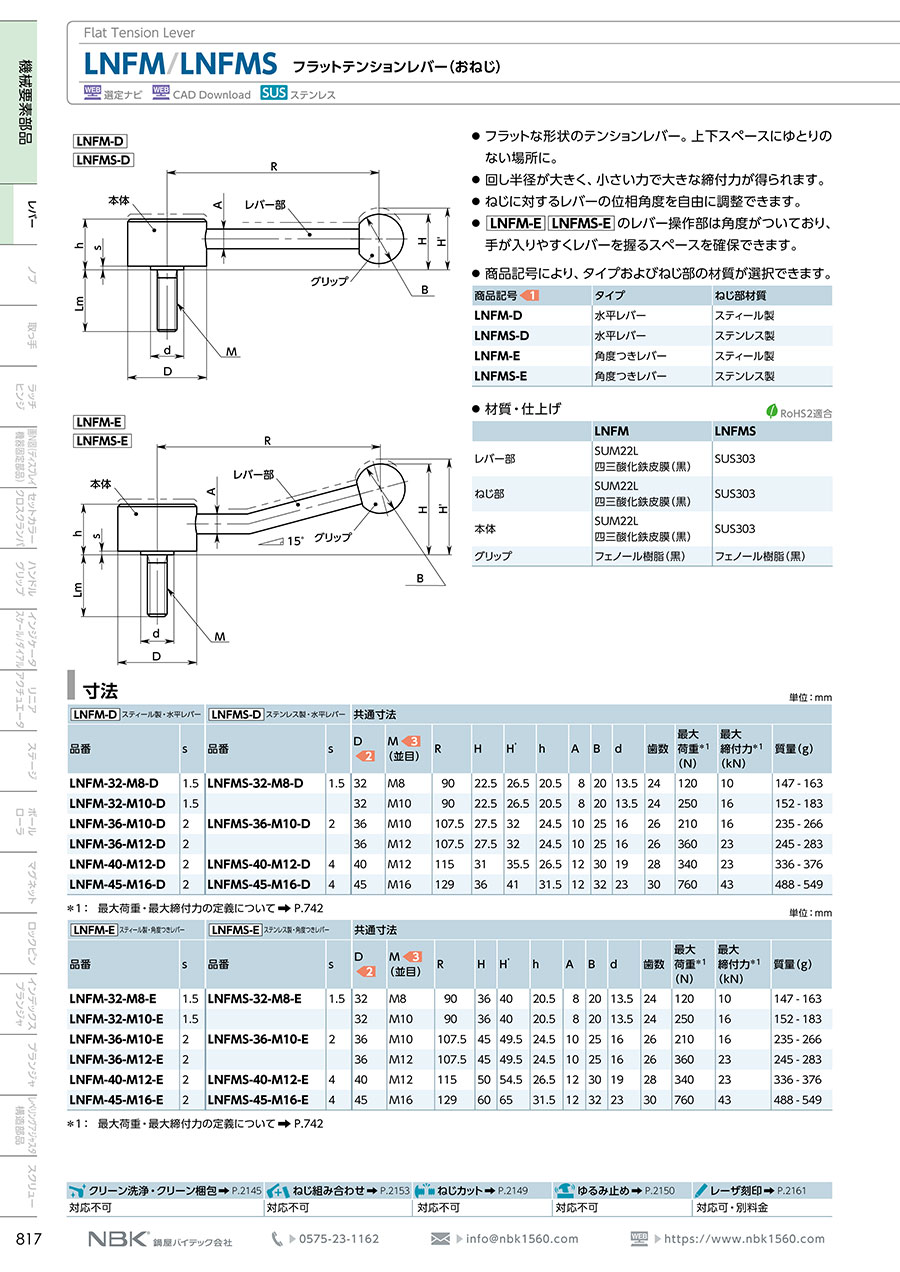

カタログ
