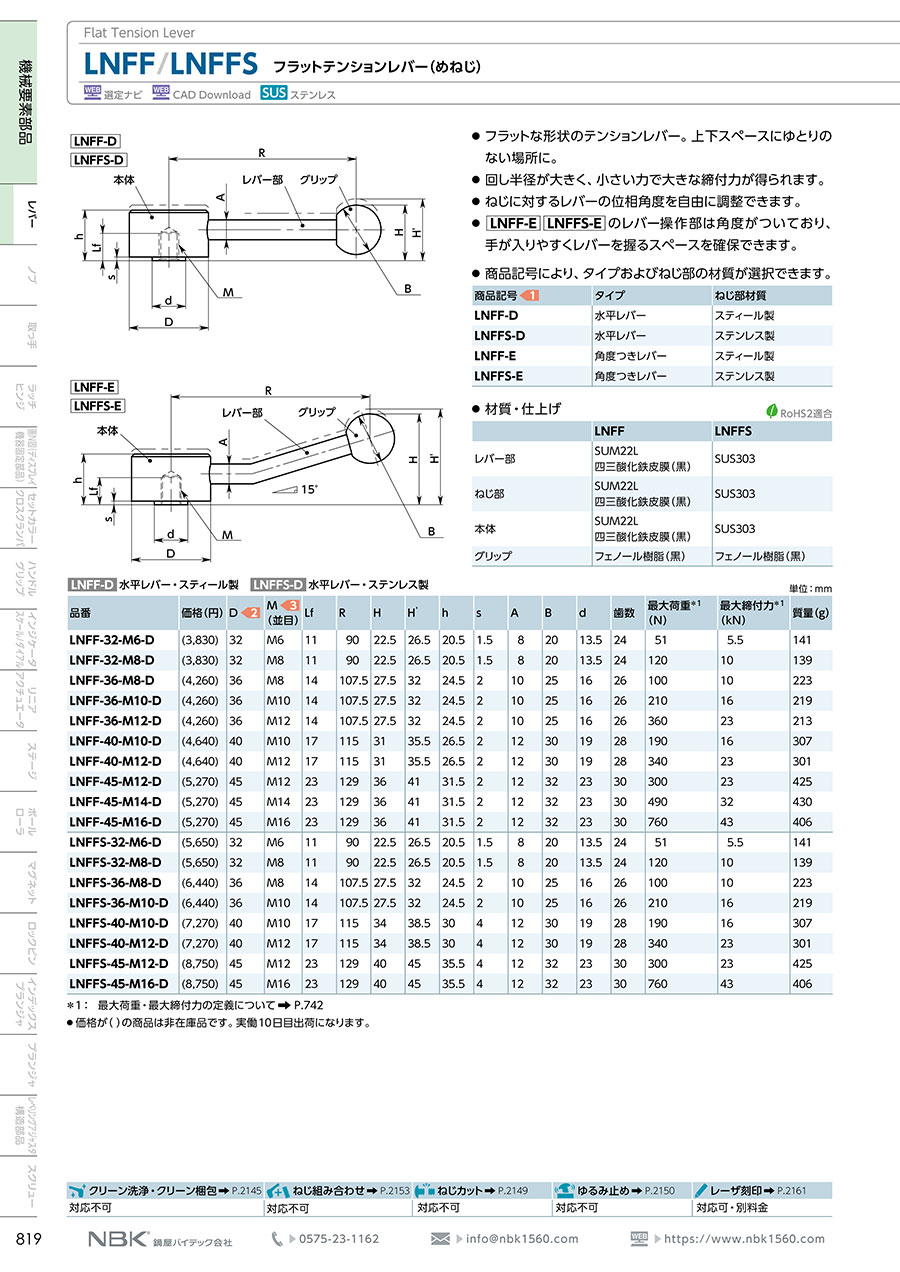

LNFF/LNFFS フラットテンションレバー（めねじ）
未確定：候補が6型番あります。
商品情報
外形図
製品仕様
タイプおよびねじ部の材質
| 型番 | タイプ | ねじ部材質 |
|---|---|---|
| LNFF-D | 水平レバー | スティール製 |
| LNFFS-D | 水平レバー | ステンレス製 |
| LNFF-E | 角度つきレバー | スティール製 |
| LNFFS-E | 角度つきレバー | ステンレス製 |
材質・仕上げ
| 型番 | レバー部 | ねじ部 | 本体 | グリップ |
|---|---|---|---|---|
| LNFF | SUM22L 四三酸化鉄皮膜（黒） | SUM22L 四三酸化鉄皮膜（黒） | SUM22L 四三酸化鉄皮膜（黒） | フェノール樹脂（黒） |
| LNFFS | SUS303 | SUS303 | SUS303 | フェノール樹脂（黒） |
規格表
単位：mm
【LNFF-D／LNFFS-D】
【LFNN-E／LNFFS-E】
※1：最大荷重・最大締付力の定義について（商品特長詳細を参照）
商品特長詳細
最大荷重と最大締付力の定義
●テンションレバー
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,389円 ( 5,928円 ) | 4日目 |
7,628円 ( 8,391円 ) | 18日目 |
6,989円 ( 7,688円 ) | 4日目 |
6,989円 ( 7,688円 ) | 4日目 |
7,989円 ( 8,788円 ) | 4日目 |
9,689円 ( 10,658円 ) | 4日目 |
詳細情報
基本情報
【特長】
・フラットな形状のテンションレバー。上下スペースにゆとりのない場所に。
・回し半径が大きく、小さい力で大きな締付力が得られます。
・ねじに対するレバーの位相角度を自由に調整できます。
・LNFF-E、LNFFS-Eのレバー操作部は角度がついており、手が入りやすくレバーを握るスペースを確保できます。
