LHCF／LHCFS ミニクランプレバー（めねじ） - フラットタイプ
未確定：候補が32型番あります。
商品情報

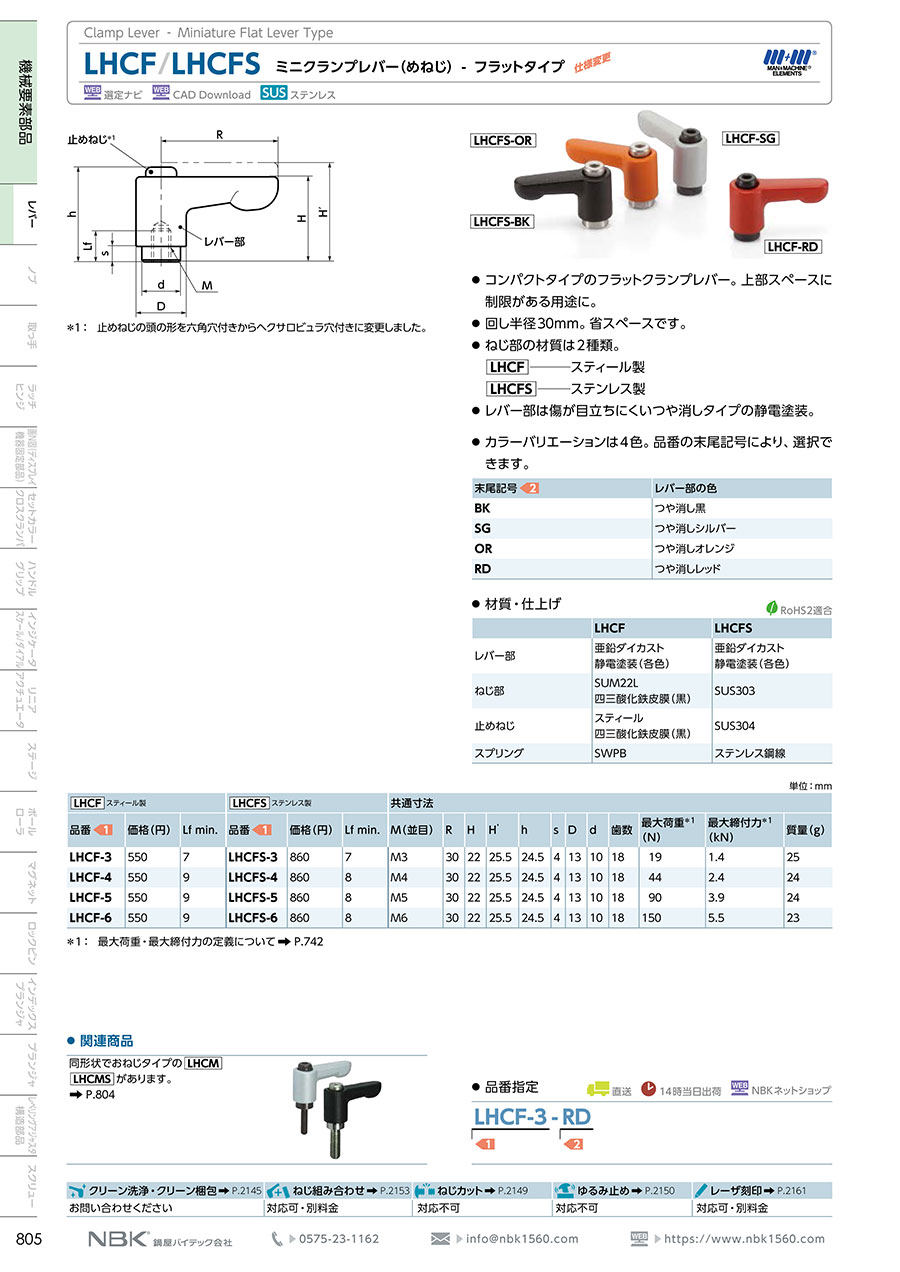

外形図
※1：止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。
製品仕様
単位：mm
| 型番 | Lf min. | 型番 | Lf min. | 共通寸法 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M（並目） | R | H | H' | h | s | D | d | 歯数 | 最大荷重※1 （N） | 最大締付力※1 （kN） | 質量（g） | ||||
| LHCF-3 | 7 | LHCFS-3 | 7 | M3 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 19 | 1.4 | 25 |
| LHCF-4 | 9 | LHCFS-4 | 8 | M4 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 44 | 2.4 | 24 |
| LHCF-5 | 9 | LHCFS-5 | 8 | M5 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 90 | 3.9 | 24 |
| LHCF-6 | 9 | LHCFS-6 | 8 | M6 | 30 | 22 | 25.5 | 24.5 | 4 | 13 | 10 | 18 | 150 | 5.5 | 23 |
※1：最大荷重・最大締付力の定義について（商品特長詳細を参照）
材質・仕上げ
| - | LHCF | LHCFS |
|---|---|---|
| レバー部 | 亜鉛ダイカスト 静電塗装（各色） | 亜鉛ダイカスト 静電塗装（各色） |
| ねじ部 | SUM22L 四三酸化鉄皮膜（黒） | SUS303 |
| 止めねじ | スティール 四三酸化鉄皮膜（黒） | SUS304 |
| スプリング | SWPB | ステンレス鋼線 |
レバー部のカラーバリエーション
BK…つや消し黒
SG…つや消しシルバー
OR…つや消しオレンジ
RD…つや消しレッド
商品特長詳細
最大荷重と最大締付力の定義
●クランプレバー・ミニクランプレバー
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
770円 ( 847円 ) | 4日目 |
700円 ( 770円 ) | 4日目 |
698円 ( 768円 ) | 4日目 |
698円 ( 768円 ) | 4日目 |
763円 ( 839円 ) | 4日目 |
763円 ( 839円 ) | 4日目 |
698円 ( 768円 ) | 4日目 |
698円 ( 768円 ) | 4日目 |
763円 ( 839円 ) | 4日目 |
770円 ( 847円 ) | 4日目 |
698円 ( 768円 ) | 4日目 |
698円 ( 768円 ) | 4日目 |
860円 ( 946円 ) | 4日目 |
700円 ( 770円 ) | 4日目 |
698円 ( 768円 ) | 4日目 |
698円 ( 768円 ) | 4日目 |
1,199円 ( 1,319円 ) | 4日目 |
1,100円 ( 1,210円 ) | 4日目 |
1,097円 ( 1,207円 ) | 4日目 |
1,097円 ( 1,207円 ) | 4日目 |
1,100円 ( 1,210円 ) | 4日目 |
1,100円 ( 1,210円 ) | 4日目 |
1,097円 ( 1,207円 ) | 4日目 |
1,097円 ( 1,207円 ) | 4日目 |
1,100円 ( 1,210円 ) | 4日目 |
1,100円 ( 1,210円 ) | 4日目 |
1,097円 ( 1,207円 ) | 4日目 |
1,097円 ( 1,207円 ) | 4日目 |
1,199円 ( 1,319円 ) | 4日目 |
1,100円 ( 1,210円 ) | 4日目 |
1,097円 ( 1,207円 ) | 4日目 |
1,097円 ( 1,207円 ) | 4日目 |
詳細情報
基本情報
【特長】
・コンパクトタイプのフラットクランプレバー。上部スペースに制限がある用途に。
・回し半径30mm。省スペース。
・ねじ部の材質は2種類。
・レバー部は傷が目立ちにくいつや消しタイプの静電塗装。
・カラーバリエーションは4色。
カタログ
商品担当おすすめ
LHCF／LHCFS ミニクランプレバー（めねじ） - フラットタイプのレビュー
電気スタンドのアームが緩んだので
5
5.02021/08/30
M4で20mmだとノブボルトとか既製品がなかなか見つからずミニクランプレバーにしました。見た目もスマートだし扱いやすくて...もっと読む
0人が参考にしています。
ボルトのクランプ用
4
4.02021/04/25
治具のボルトを素早く締め付けるため購入してみました。
思っていたよりも作りがしっかりしており満足しています。
今後使い続...もっと読む
0人が参考にしています。
