LEME プラクランプレバー（おねじ）
未確定：候補が121型番あります。
商品情報

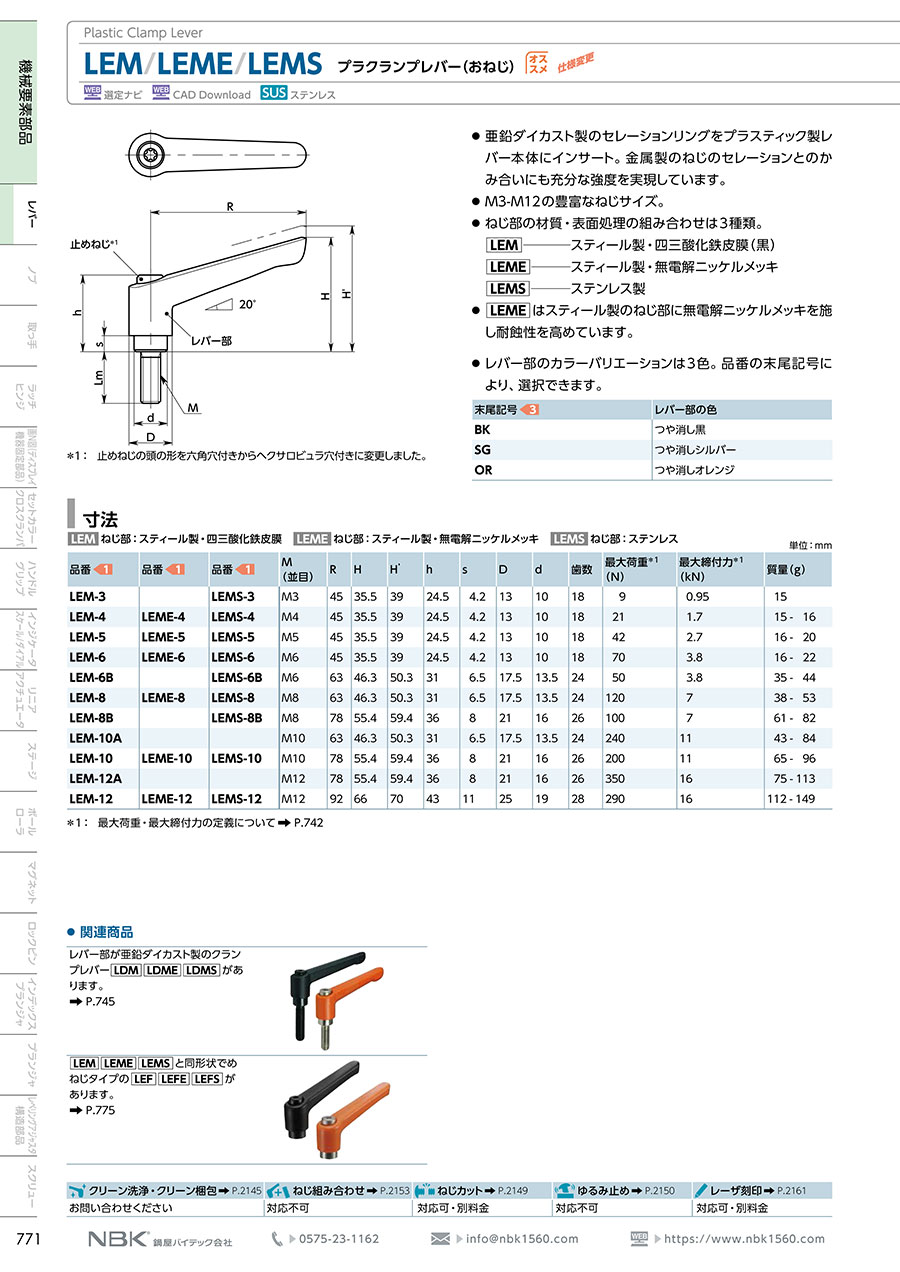

外形図
※1：止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。
製品仕様
単位：mm
| 型番 | M （並目） | R | H | H' | h | s | D | d | 歯数 | 最大荷重※1 （N） | 最大締付力※1 （kN） | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LEME-4 | M4 | 45 | 35.5 | 39 | 24.5 | 4.2 | 13 | 10 | 18 | 21 | 1.7 | 15-16 |
| LEME-5 | M5 | 45 | 35.5 | 39 | 24.5 | 4.2 | 13 | 10 | 18 | 42 | 2.7 | 16-20 |
| LEME-6 | M6 | 45 | 35.5 | 39 | 24.5 | 4.2 | 13 | 10 | 18 | 70 | 3.8 | 16-22 |
| LEME-8 | M8 | 63 | 46.3 | 50.3 | 31 | 6.5 | 17.5 | 13.5 | 24 | 120 | 7 | 38-53 |
| LEME-10 | M10 | 78 | 55.4 | 59.4 | 36 | 8 | 21 | 16 | 26 | 200 | 11 | 65-96 |
| LEME-12 | M12 | 92 | 66 | 70 | 43 | 11 | 25 | 19 | 28 | 290 | 16 | 112-149 |
※1：最大荷重・最大締付力の定義について（商品特長詳細を参照）
材質・仕上げ
| レバー部 | ナイロン6（各色） |
|---|---|
| ねじ部 | SUM22L 無電解ニッケルメッキ |
| 止めねじ | スティール 無電解ニッケルメッキ |
| セレーションリング（インサート） | 亜鉛ダイカスト |
| スプリング | ステンレス鋼線 |
レバー部のカラーバリエーション
BK…つや消し黒
SG…つや消しシルバー
OR…つや消しオレンジ
商品特長詳細
最大荷重と最大締付力の定義
●クランプレバー・ミニクランプレバー
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
665円 ( 732円 ) | 4日目 |
717円 ( 789円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
710円 ( 781円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
717円 ( 789円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
721円 ( 793円 ) | 4日目 |
662円 ( 728円 ) | 4日目 |
662円 ( 728円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
710円 ( 781円 ) | 4日目 |
710円 ( 781円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
710円 ( 781円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
717円 ( 789円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
698円 ( 768円 ) | 4日目 |
698円 ( 768円 ) | 4日目 |
698円 ( 768円 ) | 4日目 |
740円 ( 814円 ) | 4日目 |
740円 ( 814円 ) | 4日目 |
740円 ( 814円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
717円 ( 789円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
717円 ( 789円 ) | 4日目 |
710円 ( 781円 ) | 4日目 |
710円 ( 781円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
710円 ( 781円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
710円 ( 781円 ) | 4日目 |
717円 ( 789円 ) | 4日目 |
698円 ( 768円 ) | 4日目 |
698円 ( 768円 ) | 4日目 |
814円 ( 895円 ) | 4日目 |
806円 ( 887円 ) | 4日目 |
740円 ( 814円 ) | 4日目 |
758円 ( 834円 ) | 4日目 |
758円 ( 834円 ) | 4日目 |
758円 ( 834円 ) | 4日目 |
758円 ( 834円 ) | 4日目 |
詳細情報
基本情報
【特長】
・亜鉛ダイカスト製のセレーションリングをプラスティック製レバー本体にインサート。金属製のねじのセレーションとのかみ合いにも充分な強度を実現しています。
・M3～M12の豊富なねじサイズ。
・LEMEはスティール製のねじ部に無電解ニッケルメッキを施し耐蝕性を高めています。
・レバー部のカラーバリエーションは3色。
カタログ
商品担当おすすめ
LEME プラクランプレバー（おねじ）のレビュー
調整機構の締め付けに使用しています
5
5.02023/10/25
高さ調整機構を持つ生産設備があり、その締め付け用にこの商品を使用しています。今までは六角ボルトを使っていましたが、工具が...もっと読む
