LDBM パワークランプレバー（おねじ）
未確定：候補が41型番あります。
商品情報

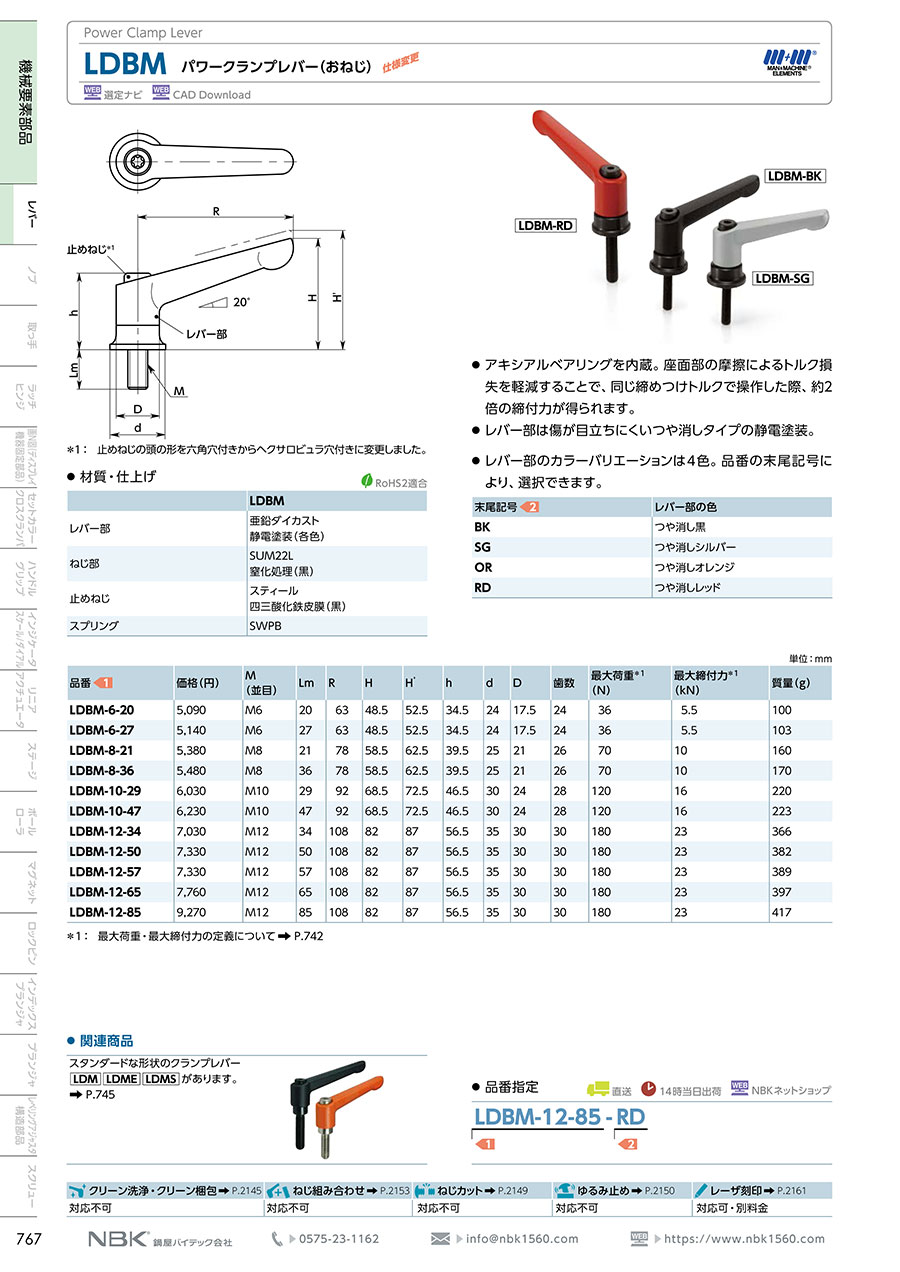

外形図
※1：止めねじの頭の形を六角穴付きからヘクサロビュラ穴付きに変更しました。
製品仕様
単位：mm
| 型番 | M（並目） | Lm | R | H | H' | h | d | D | 歯数 | 最大荷重※1 （N） | 最大締付力※1 （kN） | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LDBM-6-20 | M6 | 20 | 63 | 48.5 | 52.5 | 34.5 | 24 | 17.5 | 24 | 36 | 5.5 | 100 |
| LDBM-6-27 | M6 | 27 | 63 | 48.5 | 52.5 | 34.5 | 24 | 17.5 | 24 | 36 | 5.5 | 103 |
| LDBM-8-21 | M8 | 21 | 78 | 58.5 | 62.5 | 39.5 | 25 | 21 | 26 | 70 | 10 | 160 |
| LDBM-8-36 | M8 | 36 | 78 | 58.5 | 62.5 | 39.5 | 25 | 21 | 26 | 70 | 10 | 170 |
| LDBM-10-29 | M10 | 29 | 92 | 68.5 | 72.5 | 46.5 | 30 | 24 | 28 | 120 | 16 | 220 |
| LDBM-10-47 | M10 | 47 | 92 | 68.5 | 72.5 | 46.5 | 30 | 24 | 28 | 120 | 16 | 223 |
| LDBM-12-34 | M12 | 34 | 108 | 82 | 87 | 56.5 | 35 | 30 | 30 | 180 | 23 | 366 |
| LDBM-12-50 | M12 | 50 | 108 | 82 | 87 | 56.5 | 35 | 30 | 30 | 180 | 23 | 382 |
| LDBM-12-57 | M12 | 57 | 108 | 82 | 87 | 56.5 | 35 | 30 | 30 | 180 | 23 | 389 |
| LDBM-12-65 | M12 | 65 | 108 | 82 | 87 | 56.5 | 35 | 30 | 30 | 180 | 23 | 397 |
| LDBM-12-85 | M12 | 85 | 108 | 82 | 87 | 56.5 | 35 | 30 | 30 | 180 | 23 | 417 |
※1：最大荷重・最大締付力の定義について（商品特長詳細を参照）
【材質・仕上げ】
| レバー部 | 亜鉛ダイカスト 静電塗装（各色） |
|---|---|
| ねじ部 | SUM22L 窒化処理（黒） |
| 止めねじ | スティール 四三酸化鉄皮膜（黒） |
| スプリング | SWPB |
【レバー部のカラーバリエーション】
BK…つや消し黒
SG…つや消しシルバー
OR…つや消しオレンジ
RD…つや消しレッド
商品特長詳細
最大荷重と最大締付力の定義
●クランプレバー・ミニクランプレバー
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,497円 ( 7,147円 ) | 4日目 |
6,497円 ( 7,147円 ) | 4日目 |
6,497円 ( 7,147円 ) | 4日目 |
6,497円 ( 7,147円 ) | 4日目 |
6,597円 ( 7,257円 ) | 4日目 |
6,690円 ( 7,359円 ) | 4日目 |
6,597円 ( 7,257円 ) | 4日目 |
6,901円 ( 7,591円 ) | 4日目 |
7,082円 ( 7,790円 ) | 4日目 |
6,901円 ( 7,591円 ) | 4日目 |
6,997円 ( 7,697円 ) | 4日目 |
6,997円 ( 7,697円 ) | 4日目 |
7,227円 ( 7,950円 ) | 4日目 |
6,997円 ( 7,697円 ) | 4日目 |
7,741円 ( 8,515円 ) | 4日目 |
7,741円 ( 8,515円 ) | 4日目 |
7,741円 ( 8,515円 ) | 4日目 |
7,741円 ( 8,515円 ) | 4日目 |
7,990円 ( 8,789円 ) | 4日目 |
7,990円 ( 8,789円 ) | 4日目 |
7,990円 ( 8,789円 ) | 4日目 |
8,997円 ( 9,897円 ) | 4日目 |
8,997円 ( 9,897円 ) | 4日目 |
9,020円 ( 9,922円 ) | 4日目 |
8,997円 ( 9,897円 ) | 4日目 |
9,411円 ( 10,352円 ) | 4日目 |
9,411円 ( 10,352円 ) | 4日目 |
9,411円 ( 10,352円 ) | 4日目 |
9,411円 ( 10,352円 ) | 4日目 |
9,411円 ( 10,352円 ) | 4日目 |
9,411円 ( 10,352円 ) | 4日目 |
9,411円 ( 10,352円 ) | 4日目 |
9,411円 ( 10,352円 ) | 4日目 |
9,897円 ( 10,887円 ) | 4日目 |
9,897円 ( 10,887円 ) | 4日目 |
9,897円 ( 10,887円 ) | 4日目 |
9,897円 ( 10,887円 ) | 4日目 |
11,400円 ( 12,540円 ) | 4日目 |
11,400円 ( 12,540円 ) | 4日目 |
11,400円 ( 12,540円 ) | 4日目 |
11,400円 ( 12,540円 ) | 4日目 |
詳細情報
基本情報
【特長】
・アキシアルベアリングを内蔵。座面部の摩擦によるトルク損失を軽減することで、同じ締めつけトルクで操作した際、約2倍の締付力が得られる。
・レバー部は傷が目立ちにくいつや消しタイプの静電塗装。
・レバー部のカラーバリエーションは4色。
