鍋屋バイテック

LCH コントロールメカニズム

カタログ |

通常単価(税別): 25,269円～28,202円

税込単価: 27,796円～31,022円

通常出荷日：4日目～18日目

【特長】・おねじ部品を取りつけることで、マイクロメータと同様の正確な位置決めが可能です。・厚さ2mm-...

よく一緒に見られています

鍋屋バイテック

通常出荷日：4 日目～

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

本体の目盛り

●本体の目盛り方向

LCH-L…左回転で増加
LCH-R…右回転で増加

●移動量

LCH-27…10mm
LCH-34…15mm

●表示分解能：0.02mm

材質・仕上げ

ノブ	アルミニウム合金アルマイト処理（黒）
本体・固定用ナット	SUM22L 三価クロメート処理
ノブ	アルミニウム合金アルマイト処理（黒）
ハブカバー	ナイロン6（ライトグレー）

規格表

単位：mm

型番	B	SW	D	d₁	d₂	d₃	h	h₁	Lf	M（並目）	M₁（細目）	X min./max.	質量（g）
LCH-27-L	27	22	19	6.4	18	12.5	37.5	4.3	19.5	M6	M12×1	2/8	101
LCH-27-R	27	22	19	6.4	18	12.5	37.5	4.3	19.5	M6	M12×1	2/8	101
LCH-34-L	34	27	24	8.5	23	18.3	45.5	4.2	23.5	M8	M16×1	2/8	182
LCH-34-R	34	27	24	8.5	23	18.3	45.5	4.2	23.5	M8	M16×1	2/8	182

商品特長詳細

平行タイプ・プレート用

型番リスト

表示件数

型番

ノブ径

(φ)

回転方向

RoHS?

最小発注数量

27	左	10	1個
27	右	10	1個
34	左	10	1個
34	右	10	1個

通常単価(税別) (税込単価)	通常出荷日

25,269円 ( 27,796円 )	4日目
25,269円 ( 27,796円 )	18日目
28,202円 ( 31,022円 )	4日目
28,202円 ( 31,022円 )	18日目

詳細情報

基本情報

基本情報

【特長】
・おねじ部品を取りつけることで、マイクロメータと同様の正確な位置決めが可能です。
・厚さ2mm-8mmのプレートに取りつけて使用します。
・固定用ナットでプレートをはさみ込むようにして取りつけます。
・本体の目盛り方向は2種類から選択できます。

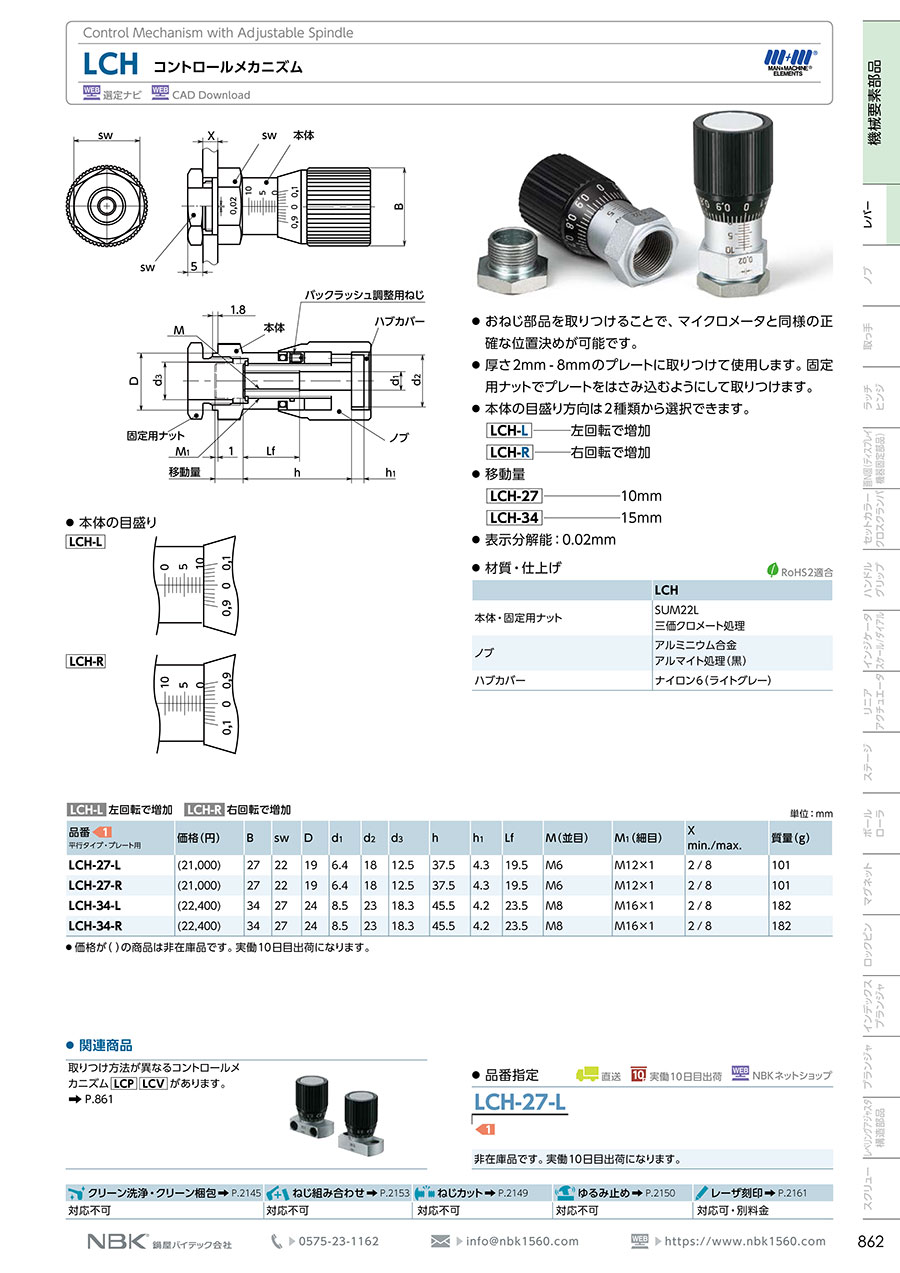

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
