鍋屋バイテック

KSMA／KSFA／KSRA セブンロブノブ

カタログ |

数量スライド割引

通常単価(税別): 1,687円～5,787円

税込単価: 1,856円～6,366円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：在庫品1日目

【特長】・7角形は人間の手になじむ理想的なかたち。・ノブは軽量なアルミニウム合...

本体種類
角形
角型種類
多角形
本体材質
アルミニウム合金
付加機能
なし
側面部加工
ディンプル
取付部表面処理
なし

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報

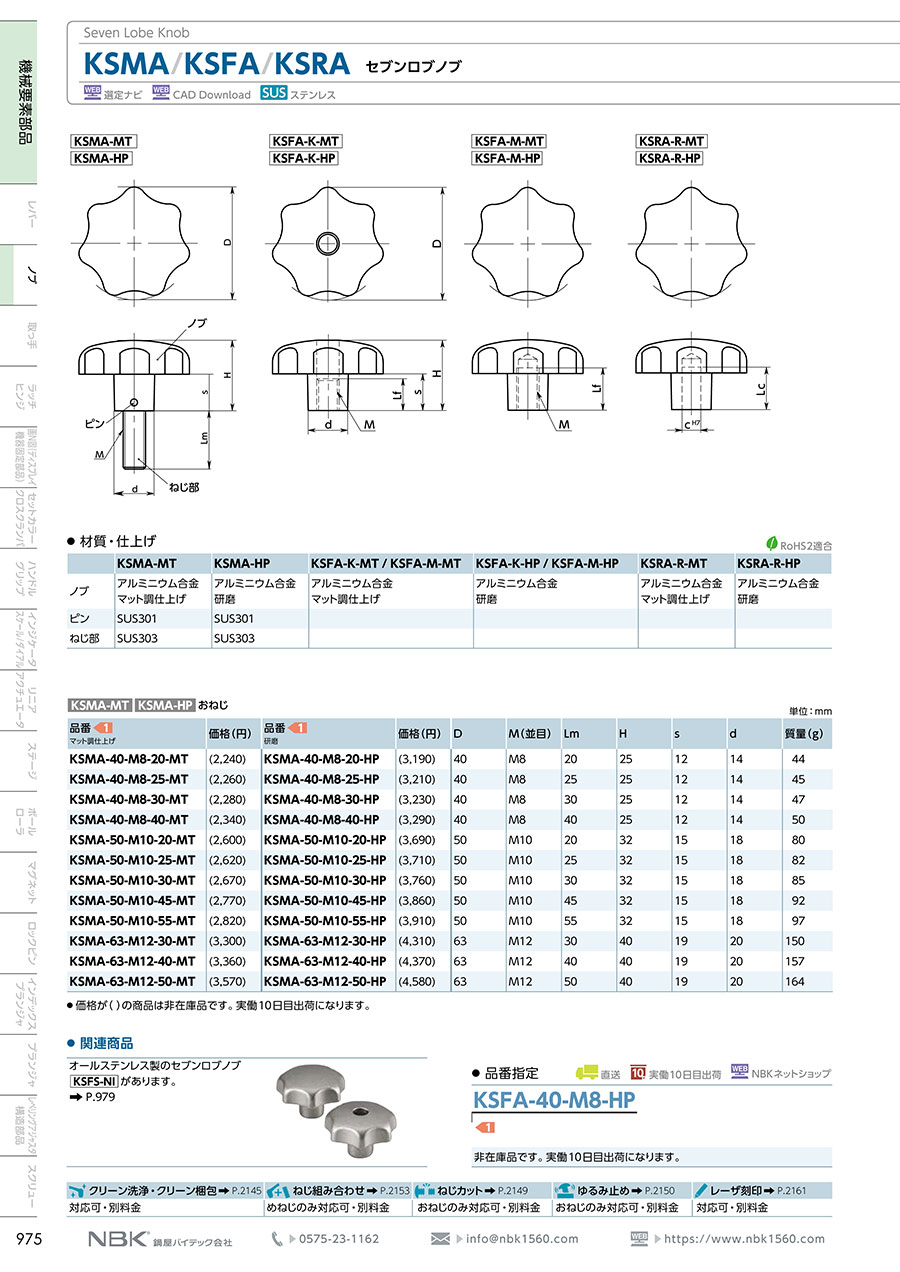

カタログ

商品情報

外形図

製品仕様

材質・仕上げ

型番	KSMA-MT	KSMA-HP	KSFA-K-MT／KSFA-M-MT	KSFA-K-HP／KSFA-M-HP	KSRA-R-MT	KSRA-R-HP
ノブ	アルミニウム合金マット調仕上げ	アルミニウム合金研磨	アルミニウム合金マット調仕上げ	アルミニウム合金研磨	アルミニウム合金マット調仕上げ	アルミニウム合金研磨
ピン	SUS301	SUS301	-	-	-	-
ねじ部	SUS303	SUS303	-	-	-	-

規格表

単位：mm

KSMA-MT／KSMA-HP おねじ

KSFA-K-MT／KSFA-K-HP めねじ・貫通穴

KSFA-M-MT／KSFA-M-HP めねじ

KSRA-R-MT／KSRA-R-HP リーマ穴

型番リスト

表示件数

型番

取付部の種類

取付部サイズ

取付部長さ

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体高さ

(mm)

おねじ先端加工

めねじ・丸穴加工

止めねじ加工

本体表面処理

取付部材質

最小発注数量

めねじ(段付)	M8	13	30.1～40	40	25	-	貫通	なし	マット調仕上げ	アルミニウム合金	1個
めねじ(段付)	M8	15	30.1～40	40	25	-	止まり穴	なし	研磨	アルミニウム合金	1個
めねじ(段付)	M8	15	30.1～40	40	25	-	止まり穴	なし	マット調仕上げ	アルミニウム合金	1個
めねじ(段付)	M10	16	40.1～50	50	32	-	貫通	なし	マット調仕上げ	アルミニウム合金	1個
めねじ(段付)	M10	18	40.1～50	50	32	-	止まり穴	なし	マット調仕上げ	アルミニウム合金	1個
めねじ(段付)	M12	20	50.1～70	63	40	-	貫通	なし	研磨	アルミニウム合金	1個
めねじ(段付)	M16	20	70.1～	80	50	-	貫通	なし	研磨	アルミニウム合金	1個
めねじ(段付)	M16	20	70.1～	80	50	-	貫通	なし	マット調仕上げ	アルミニウム合金	1個
めねじ(段付)	M16	28	70.1～	80	50	-	止まり穴	なし	マット調仕上げ	アルミニウム合金	1個
おねじ(段付)	M8	20	30.1～40	40	25	なし	-	-	研磨	SUS303	1個
おねじ(段付)	M8	20	30.1～40	40	25	なし	-	-	マット調仕上げ	SUS303	1個
おねじ(段付)	M8	40	30.1～40	40	25	なし	-	-	マット調仕上げ	SUS303	1個
おねじ(段付)	M10	25	40.1～50	50	32	なし	-	-	マット調仕上げ	SUS303	1個
おねじ(段付)	M10	30	40.1～50	50	32	なし	-	-	マット調仕上げ	SUS303	1個
おねじ(段付)	M12	30	50.1～70	63	40	なし	-	-	マット調仕上げ	SUS303	1個
おねじ(段付)	M12	50	50.1～70	63	40	なし	-	-	マット調仕上げ	SUS303	1個
めねじ(段付)	8	15	30.1～40	40	25	-	リーマ仕上	なし	マット調仕上げ	アルミニウム合金	1個
めねじ(段付)	10	18	40.1～50	50	32	-	リーマ仕上	なし	研磨	アルミニウム合金	1個
めねじ(段付)	10	18	40.1～50	50	32	-	リーマ仕上	なし	マット調仕上げ	アルミニウム合金	1個
めねじ(段付)	12	22	50.1～70	63	40	-	リーマ仕上	なし	マット調仕上げ	アルミニウム合金	1個

通常単価(税別) (税込単価)	通常出荷日

1,687円 ( 1,856円 )	4日目
3,452円 ( 3,797円 )	4日目
1,687円 ( 1,856円 )	4日目
2,097円 ( 2,307円 )	4日目
2,097円 ( 2,307円 )	4日目
3,897円 ( 4,287円 )	4日目
5,787円 ( 6,366円 )	4日目
4,307円 ( 4,738円 )	3日目
4,307円 ( 4,738円 )	4日目
4,019円 ( 4,421円 )	4日目
2,936円 ( 3,230円 )	4日目
2,942円 ( 3,236円 )	4日目
3,297円 ( 3,627円 )	4日目
3,297円 ( 3,627円 )	4日目
3,997円 ( 4,397円 )	4日目
5,363円 ( 5,899円 )	4日目
1,840円 ( 2,024円 )	4日目
3,397円 ( 3,737円 )	4日目
2,377円 ( 2,615円 )	18日目
2,597円 ( 2,857円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・7角形は人間の手になじむ理想的なかたち。
・ノブは軽量なアルミニウム合金製。
・おねじ・めねじ・リーマ穴タイプを標準化。めねじタイプは貫通穴も選択可能。
・おねじタイプのねじ部はステンレス製。
・表面処理はマット調仕上げと研磨の2種類。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
