鍋屋バイテック

KSCMS／KSCFS セブンロブノブ - 脱落防止タイプ

カタログ |

通常単価(税別): 1,097円～3,566円

税込単価: 1,207円～3,923円

通常出荷日：4日目～18日目

【特長】・ノブと機械・装置をケーブル・チェーンで連結して、ノブの紛失・脱落を防止します。・ノブの形状は...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

よく一緒に見られています

鍋屋バイテック

通常出荷日：在庫品1日目

未確定：候補が43型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

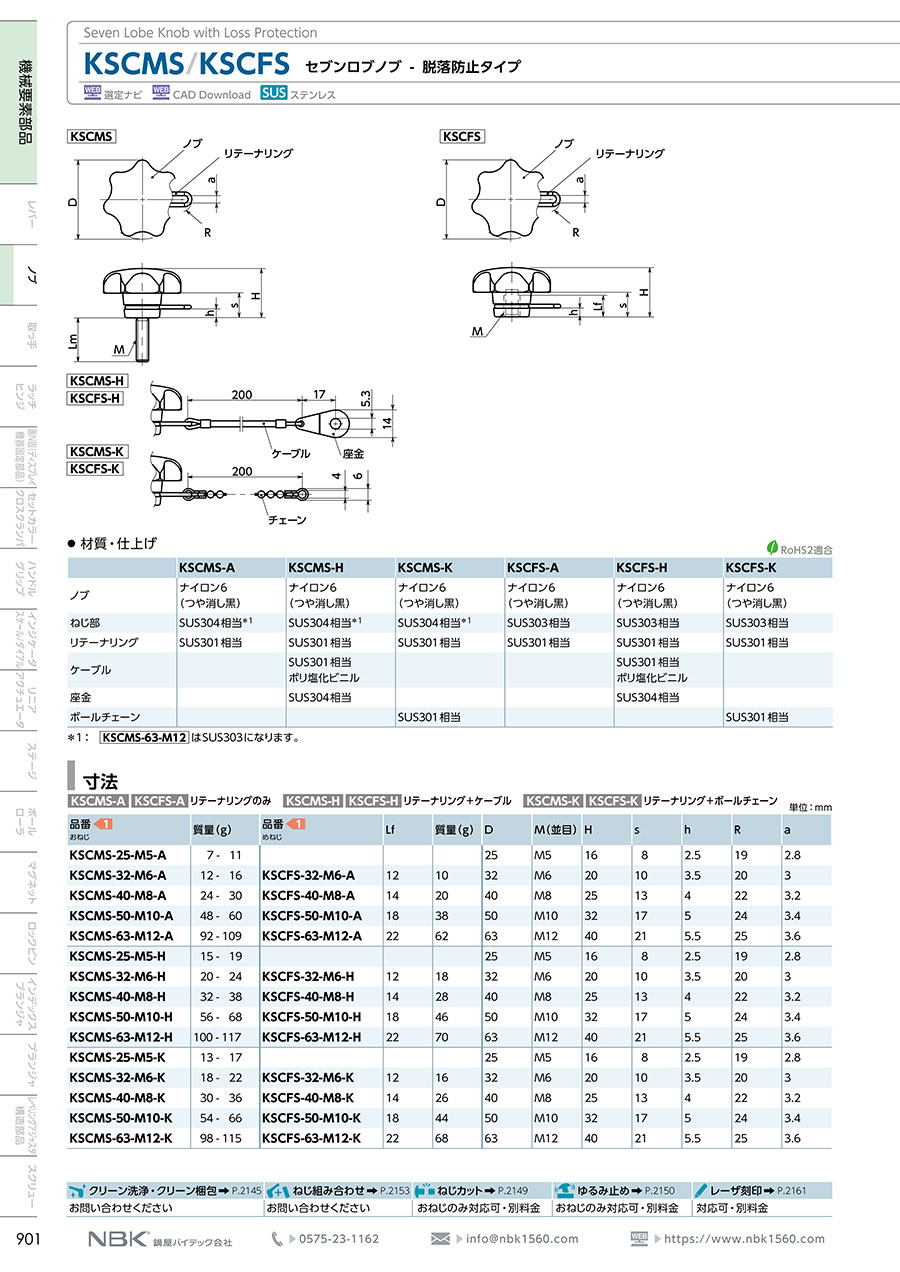

外形図

KSCMS

KSCFS

KSCMS-H/KSCFS-H

KSCMS-K/KSCFS-K

製品仕様

材質・仕上げ

-	KSCMS-A	KSCMS-H	KSCMS-K	KSCFS-A	KSCFS-H	KSCFS-K
ノブ	ナイロン6 （つや消し黒）	ナイロン6 （つや消し黒）	ナイロン6 （つや消し黒）	ナイロン6 （つや消し黒）	ナイロン6 （つや消し黒）	ナイロン6 （つや消し黒）
ねじ部	SUS304相当^*1	SUS304相当^*1	SUS304相当^*1	SUS303相当	SUS303相当	SUS303相当
リテーナリング	SUS301相当	SUS301相当	SUS301相当	SUS301相当	SUS301相当	SUS301相当
ケーブル	-	SUS301相当ポリ塩化ビニル	-	-	SUS301相当ポリ塩化ビニル	-
座金	-	SUS304相当	-	-	SUS304相当	-
ボールチェーン	-	-	SUS301相当	-	-	SUS301相当

RoHS2適合
*1:KSCMS-63-M12はSUS303になります。

規格表

KSCMS-A、KSCFS-A:リテーナリングのみ KSCMS-H、KSCFS-H:リテーナリング+ケーブル KSCMS-K、KSCFS-K:リテーナリング+ボールチェーン

型番リスト

表示件数

型番

取付部の種類

取付部サイズ

取付部長さ

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体高さ

(mm)

仕様

おねじ先端加工

めねじ・丸穴加工

止めねじ加工

取付部材質

最小発注数量

めねじ	M6	12	30.1～40	32	20	リテーナリングのみ	-	止まり穴	なし	SUS303	1個
めねじ	M6	12	30.1～40	32	20	リテーナリング+ケーブル	-	止まり穴	なし	SUS303	1個
めねじ	M8	14	30.1～40	40	25	リテーナリングのみ	-	止まり穴	なし	SUS303	1個
めねじ	M8	14	30.1～40	40	25	リテーナリング+ケーブル	-	止まり穴	なし	SUS303	1個
めねじ	M10	18	40.1～50	50	32	リテーナリングのみ	-	止まり穴	なし	SUS303	1個
めねじ	M10	18	40.1～50	50	32	リテーナリング+ケーブル	-	止まり穴	なし	SUS303	1個
めねじ	M12	22	50.1～70	63	40	リテーナリングのみ	-	止まり穴	なし	SUS303	1個
めねじ	M12	22	50.1～70	63	40	リテーナリング+ケーブル	-	止まり穴	なし	SUS303	1個
おねじ	M5	10	20.1～30	25	16	リテーナリングのみ	なし	-	-	SUS304	1個
おねじ	M5	10	20.1～30	25	16	リテーナリング+ケーブル	なし	-	-	SUS304	1個
おねじ	M5	10	20.1～30	25	16	リテーナリング+ボールチェーン	なし	-	-	SUS304	1個
おねじ	M5	15	20.1～30	25	16	リテーナリングのみ	なし	-	-	SUS304	1個
おねじ	M5	15	20.1～30	25	16	リテーナリング+ケーブル	なし	-	-	SUS304	1個
おねじ	M5	20	20.1～30	25	16	リテーナリングのみ	なし	-	-	SUS304	1個
おねじ	M5	20	20.1～30	25	16	リテーナリング+ケーブル	なし	-	-	SUS304	1個
おねじ	M5	20	20.1～30	25	16	リテーナリング+ボールチェーン	なし	-	-	SUS304	1個
おねじ	M6	16	30.1～40	32	20	リテーナリングのみ	なし	-	-	SUS304	1個
おねじ	M6	16	30.1～40	32	20	リテーナリング+ケーブル	なし	-	-	SUS304	1個
おねじ	M6	16	30.1～40	32	20	リテーナリング+ボールチェーン	なし	-	-	SUS304	1個
おねじ	M6	20	30.1～40	32	20	リテーナリングのみ	なし	-	-	SUS304	1個
おねじ	M6	20	30.1～40	32	20	リテーナリング+ケーブル	なし	-	-	SUS304	1個
おねじ	M6	20	30.1～40	32	20	リテーナリング+ボールチェーン	なし	-	-	SUS304	1個
おねじ	M6	30	30.1～40	32	20	リテーナリングのみ	なし	-	-	SUS304	1個
おねじ	M6	30	30.1～40	32	20	リテーナリング+ケーブル	なし	-	-	SUS304	1個
おねじ	M8	20	30.1～40	40	25	リテーナリングのみ	なし	-	-	SUS304	1個
おねじ	M8	20	30.1～40	40	25	リテーナリング+ケーブル	なし	-	-	SUS304	1個
おねじ	M8	25	30.1～40	40	25	リテーナリング+ケーブル	なし	-	-	SUS304	1個
おねじ	M8	30	30.1～40	40	25	リテーナリングのみ	なし	-	-	SUS304	1個
おねじ	M8	30	30.1～40	40	25	リテーナリング+ケーブル	なし	-	-	SUS304	1個
おねじ	M8	40	30.1～40	40	25	リテーナリングのみ	なし	-	-	SUS304	1個
おねじ	M8	40	30.1～40	40	25	リテーナリング+ケーブル	なし	-	-	SUS304	1個
おねじ	M10	20	40.1～50	50	32	リテーナリングのみ	なし	-	-	SUS304	1個
おねじ	M10	20	40.1～50	50	32	リテーナリング+ケーブル	なし	-	-	SUS304	1個
おねじ	M10	25	40.1～50	50	32	リテーナリングのみ	なし	-	-	SUS304	1個
おねじ	M10	25	40.1～50	50	32	リテーナリング+ケーブル	なし	-	-	SUS304	1個
おねじ	M10	25	40.1～50	50	32	リテーナリング+ボールチェーン	なし	-	-	SUS304	1個
おねじ	M10	30	40.1～50	50	32	リテーナリングのみ	なし	-	-	SUS304	1個
おねじ	M10	30	40.1～50	50	32	リテーナリング+ケーブル	なし	-	-	SUS304	1個
おねじ	M10	45	40.1～50	50	32	リテーナリングのみ	なし	-	-	SUS304	1個
おねじ	M12	30	50.1～70	63	40	リテーナリングのみ	なし	-	-	SUS303	1個
おねじ	M12	30	50.1～70	63	40	リテーナリング+ケーブル	なし	-	-	SUS303	1個
おねじ	M12	40	50.1～70	63	40	リテーナリングのみ	なし	-	-	SUS303	1個
おねじ	M12	40	50.1～70	63	40	リテーナリング+ケーブル	なし	-	-	SUS303	1個

通常単価(税別) (税込単価)	通常出荷日

1,297円 ( 1,427円 )	4日目
2,278円 ( 2,506円 )	4日目
1,589円 ( 1,748円 )	4日目
2,389円 ( 2,628円 )	4日目
1,855円 ( 2,041円 )	4日目
2,497円 ( 2,747円 )	4日目
2,375円 ( 2,613円 )	4日目
3,097円 ( 3,407円 )	4日目
1,131円 ( 1,244円 )	4日目
2,212円 ( 2,433円 )	4日目
2,132円 ( 2,345円 )	8日目
1,097円 ( 1,207円 )	4日目
1,952円 ( 2,147円 )	4日目
1,150円 ( 1,265円 )	4日目
2,049円 ( 2,254円 )	4日目
2,254円 ( 2,479円 )	8日目
1,387円 ( 1,526円 )	4日目
2,260円 ( 2,486円 )	4日目
2,081円 ( 2,289円 )	18日目
1,353円 ( 1,488円 )	4日目
2,282円 ( 2,510円 )	4日目
2,292円 ( 2,521円 )	8日目
1,312円 ( 1,443円 )	4日目
2,304円 ( 2,534円 )	4日目
1,397円 ( 1,537円 )	4日目
2,197円 ( 2,417円 )	4日目
2,197円 ( 2,417円 )	4日目
1,458円 ( 1,604円 )	4日目
2,197円 ( 2,417円 )	4日目
1,500円 ( 1,650円 )	4日目
2,297円 ( 2,527円 )	4日目
1,600円 ( 1,760円 )	4日目
2,397円 ( 2,637円 )	4日目
1,723円 ( 1,895円 )	8日目
2,397円 ( 2,637円 )	4日目
2,497円 ( 2,747円 )	4日目
1,712円 ( 1,883円 )	4日目
2,878円 ( 3,166円 )	4日目
1,800円 ( 1,980円 )	18日目
2,530円 ( 2,783円 )	4日目
3,297円 ( 3,627円 )	4日目
2,597円 ( 2,857円 )	4日目
3,566円 ( 3,923円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・ノブと機械・装置をケーブル・チェーンで連結して、ノブの紛失・脱落を防止します。
・ノブの形状はセブンロブです。7角形は人間の手になじむ理想的なかたちです。
・リテーナリングがノブに対して空回りするため、ノブを回転させてもケーブル・チェーンが絡まりません。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
