鍋屋バイテック

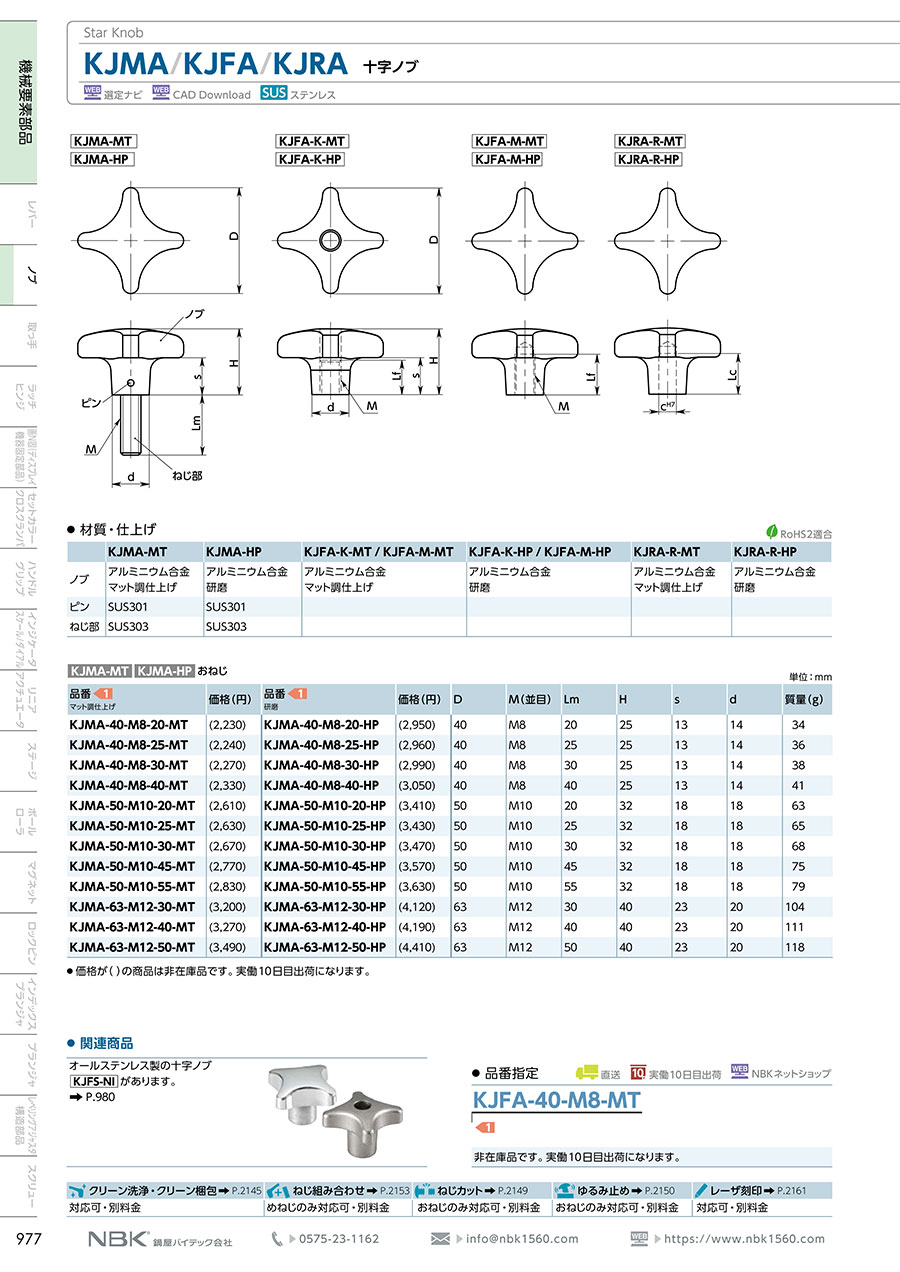

KJMA／KJFA／KJRA 十字ノブ

カタログ |

通常単価(税別): 1,711円～5,562円

税込単価: 1,882円～6,118円

通常出荷日：4日目～18日目

【特長】・力のかかりやすい形状。・ノブは軽量なアルミニウム合金製。・おねじ・めねじ・リーマ穴タイプを標...

よく一緒に見られています

鍋屋バイテック

通常出荷日：3 日目～

よく一緒に見られています

鍋屋バイテック

通常出荷日：4 日目

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番記号により、タイプおよび表面処理が選択できます。

型番	タイプ	表面処理
KJMA-MT	おねじ	マット調仕上げ
KJMA-HP	おねじ	研磨
KJFA-K-MT	めねじ・貫通穴	マット調仕上げ
KJFA-K-HP	めねじ・貫通穴	研磨
KJFA-M-MT	めねじ	マット調仕上げ
KJFA-M-HP	めねじ	研磨
KJRA-R-MT	リーマ穴	マット調仕上げ
KJRA-R-HP	リーマ穴	研磨

材質・仕上げ

-	KJMA-MT	KJMA-HP	KJFA-K-MT KJFA-M-MT	KJFA-K-HP KJFA-M-HP	KJRA-R-MT	KJRA-R-HP
ノブ	アルミニウム合金	アルミニウム合金	アルミニウム合金	アルミニウム合金	アルミニウム合金	アルミニウム合金
ピン	SUS301	SUS301	-	-	-	-
ねじ部	SUS303	SUS303	-	-	-	-

規格表

KJMA-MT／KJMA-HP（おねじ）

単位：mm

型番（マット調仕上げ）	型番（研磨）	D	M（並目）	Lm	H	s	d	質量（g）
KJMA-40-M8-20-MT	KJMA-40-M8-20-HP	40	M8	20	25	13	14	34
KJMA-40-M8-25-MT	KJMA-40-M8-25-HP	40	M8	25	25	13	14	36
KJMA-40-M8-30-MT	KJMA-40-M8-30-HP	40	M8	30	25	13	14	38
KJMA-40-M8-40-MT	KJMA-40-M8-40-HP	40	M8	40	25	13	14	41
KJMA-50-M10-20-MT	KJMA-50-M10-20-HP	50	M10	20	32	18	18	63
KJMA-50-M10-25-MT	KJMA-50-M10-25-HP	50	M10	25	32	18	18	65
KJMA-50-M10-30-MT	KJMA-50-M10-30-HP	50	M10	30	32	18	18	68
KJMA-50-M10-45-MT	KJMA-50-M10-45-HP	50	M10	45	32	18	18	75
KJMA-50-M10-55-MT	KJMA-50-M10-55-HP	50	M10	55	32	18	18	79
KJMA-63-M12-30-MT	KJMA-63-M12-30-HP	63	M12	30	40	23	20	104
KJMA-63-M12-40-MT	KJMA-63-M12-40-HP	63	M12	40	40	23	20	111
KJMA-63-M12-50-MT	KJMA-63-M12-50-HP	63	M12	50	40	23	20	118

KJFA-K-MT／KJFA-K-HP（めねじ・貫通穴）

単位：mm

型番（マット調仕上げ）	型番（研磨）	D	M（並目）	Lf	H	s	d	質量（g）
KJFA-40-K8-MT	KJFA-40-K8-HP	40	M8	13	25	13	14	22
KJFA-50-K10-MT	KJFA-50-K10-HP	50	M10	16	32	18	18	41
KJFA-63-K12-MT	KJFA-63-K12-HP	63	M12	20	40	23	20	68
KJFA-80-K16-MT	KJFA-80-K16-HP	80	M16	20	50	28	25	136

KJFA-M-MT／KJFA-M-HP（めねじ）

単位：mm

型番（マット調仕上げ）	型番（研磨）	D	M（並目）	Lf min.	H	s	d	質量（g）
KJFA-40-M8-MT	KJFA-40-M8-HP	40	M8	15	25	13	14	23
KJFA-50-M10-MT	KJFA-50-M10-HP	50	M10	18	32	18	18	44
KJFA-63-M12-MT	KJFA-63-M12-HP	63	M12	22	40	23	20	73
KJFA-80-M16-MT	KJFA-80-M16-HP	80	M16	28	50	28	25	146

KJRA-R-MT／KJRA-R-HP（リーマ穴）

単位：mm

型番（マット調仕上げ）	型番（研磨）	D	C	Lc min.	H	s	d	質量（g）
KJRA-40-R8-MT	KJRA-40-R8-HP	40	8	15	25	13	14	23
KJRA-50-R10-MT	KJRA-50-R10-HP	50	10	18	32	18	18	44
KJRA-63-R12-MT	KJRA-63-R12-HP	63	12	22	40	23	20	73
KJRA-80-R16-MT	KJRA-80-R16-HP	80	16	28	50	28	25	146

型番リスト

表示件数

型番

取付部の種類

取付部サイズ

取付部長さ

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体高さ

(mm)

おねじ先端加工

めねじ・丸穴加工

止めねじ加工

本体表面処理

取付部材質

最小発注数量

めねじ	M8	13	30.1～40	40	25	-	貫通	なし	マット調仕上げ	アルミニウム合金	1個
めねじ	M16	20	70.1～	80	50	-	貫通	なし	研磨	アルミニウム合金	1個
めねじ	M16	20	70.1～	80	50	-	貫通	なし	マット調仕上げ	アルミニウム合金	1個
めねじ	M16	28	70.1～	80	50	-	止まり穴	なし	マット調仕上げ	アルミニウム合金	1個
おねじ	M8	20	30.1～40	40	25	なし	-	-	マット調仕上げ	SUS303	1個
おねじ	M8	25	30.1～40	40	25	なし	-	-	マット調仕上げ	SUS303	1個
おねじ	M8	30	30.1～40	40	25	なし	-	-	マット調仕上げ	SUS303	1個
おねじ	M10	20	40.1～50	50	32	なし	-	-	マット調仕上げ	SUS303	1個
おねじ	M10	45	40.1～50	50	32	なし	-	-	研磨	SUS303	1個
おねじ	M12	50	50.1～70	63	40	なし	-	-	研磨	SUS303	1個

通常単価(税別) (税込単価)	通常出荷日

1,711円 ( 1,882円 )	4日目
5,197円 ( 5,717円 )	4日目
3,430円 ( 3,773円 )	4日目
3,742円 ( 4,116円 )	18日目
2,810円 ( 3,091円 )	4日目
2,821円 ( 3,103円 )	4日目
2,736円 ( 3,010円 )	4日目
3,136円 ( 3,450円 )	4日目
4,286円 ( 4,715円 )	4日目
5,562円 ( 6,118円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・力のかかりやすい形状。
・ノブは軽量なアルミニウム合金製。
・おねじ・めねじ・リーマ穴タイプを標準化。めねじタイプは貫通穴も選択可能。
・おねじタイプのねじ部はステンレス製。
・表面処理はマット調仕上げと研磨の2種類。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
