KGWF プラスティックウィングノブ（めねじ）
未確定：候補が25型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
KGMF-M
KGWF-K
製品仕様
- 商品記号により、キャップの有無が選択できます。
KGMF-M：キャップつき／KGWF-K：キャップなし - キャップは6色のカラーバリエーション。型番の末尾記号により、選択できます。
| 末尾記号 | キャップの色 |
|---|---|
| BK | つや消し黒 |
| SG | つや消しシルバー |
| RD | つや消しレッド |
| OR | つや消しオレンジ |
| BL | つや消しブルー |
| YW | つや消しイエロー |
材質・仕上げ
| - | KGMF-M | KGWF-K |
|---|---|---|
| ノブ | ナイロン6（つや消し黒） | ナイロン6（つや消し黒） |
| キャップ | ナイロン6（各色） | - |
| ねじ部 | 黄銅 | 黄銅 |
規格表
KGWF-M（キャップつき）
単位：mm
| 型番 | D | M（並目） | Lf | H | s | d1 | d | 質量（g） |
|---|---|---|---|---|---|---|---|---|
| KGWF-55-M6 | 55 | M6 | 18 | 28 | 8 | 11 | 16 | 15 |
| KGWF-55-M8 | 55 | M8 | 18 | 28 | 8 | 11 | 16 | 16 |
| KGWF-70-M8 | 70 | M8 | 18 | 36 | 10 | 11 | 20 | 24 |
| KGWF-70-M10 | 70 | M10 | 18 | 36 | 10 | 11 | 20 | 25 |
KGWF-K（キャップなし）
単位：mm
| 型番 | D | K | M（並目） | Lf | H | s | d1 | d | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|
| KGWF-55-K6 | 55 | 8 | M6 | 18 | 28 | 8 | 11 | 16 | 14 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
398円 ( 438円 ) | 4日目 |
448円 ( 493円 ) | 4日目 |
448円 ( 493円 ) | 4日目 |
448円 ( 493円 ) | 4日目 |
448円 ( 493円 ) | 4日目 |
448円 ( 493円 ) | 4日目 |
448円 ( 493円 ) | 4日目 |
448円 ( 493円 ) | 4日目 |
448円 ( 493円 ) | 4日目 |
448円 ( 493円 ) | 4日目 |
448円 ( 493円 ) | 4日目 |
448円 ( 493円 ) | 4日目 |
448円 ( 493円 ) | 4日目 |
568円 ( 625円 ) | 4日目 |
591円 ( 650円 ) | 4日目 |
568円 ( 625円 ) | 4日目 |
591円 ( 650円 ) | 4日目 |
568円 ( 625円 ) | 4日目 |
568円 ( 625円 ) | 4日目 |
591円 ( 650円 ) | 4日目 |
568円 ( 625円 ) | 4日目 |
568円 ( 625円 ) | 4日目 |
568円 ( 625円 ) | 4日目 |
568円 ( 625円 ) | 4日目 |
568円 ( 625円 ) | 4日目 |

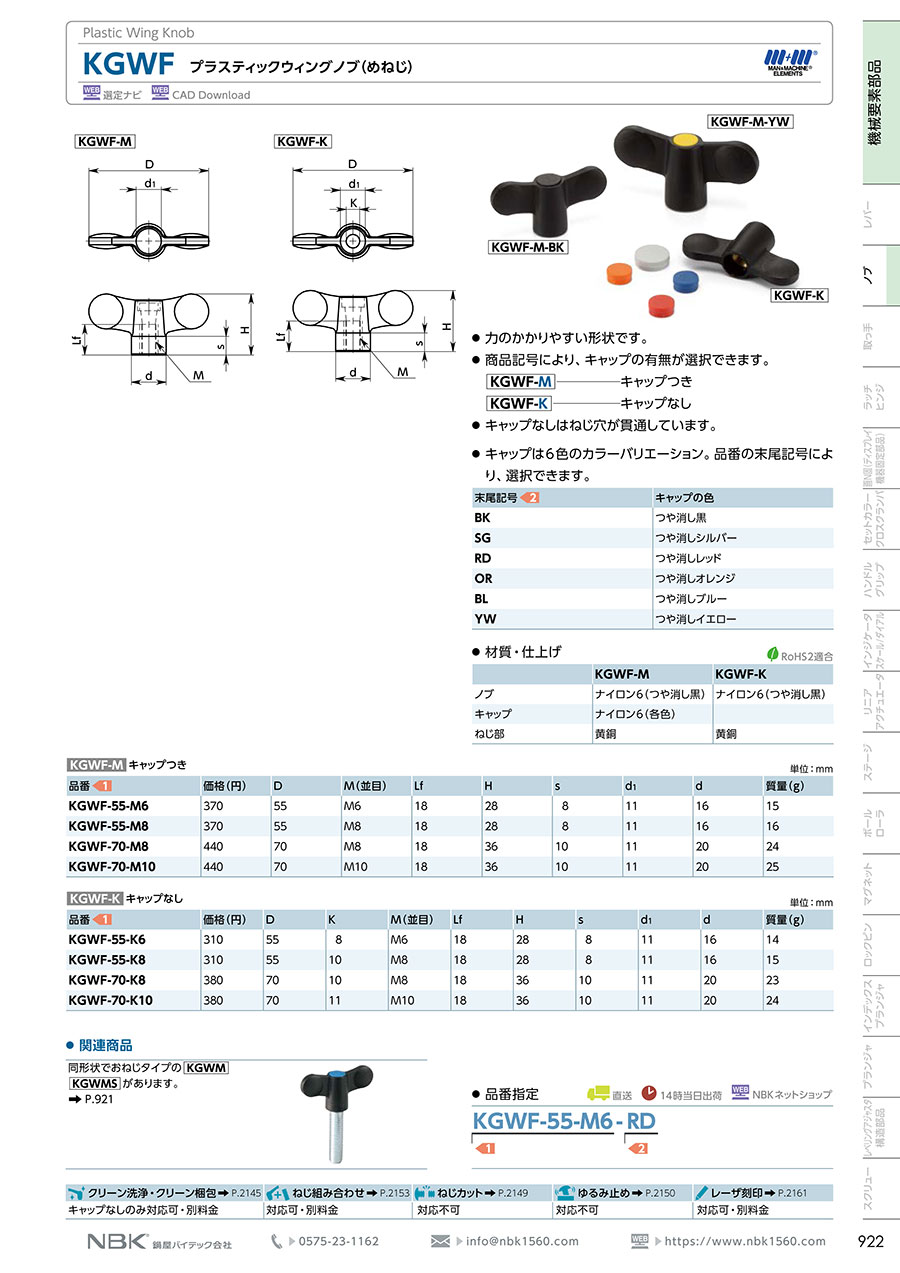

カタログ
