プラ薄型ノブ KGUF-M10
閲覧中の商品と併せてご検討ください
－閉じる
KGUF-M10の仕様・寸法情報
本体 種類
円形
円形 種類
標準
取付部の種類
めねじ
取付部 サイズ
M10
取付部 長さ(mm)
9
ノブ部 外径【範囲選択】(mm)
30.1～40
ノブ部 外径(mm)
40
本体 材質
[樹脂] ナイロン6
付加機能
なし
本体 高さ(mm)
9
側面部加工
ディンプル
めねじ・丸穴加工
貫通
止めねじ加工
なし
本体 表面処理
なし
取付部 材質
黄銅
取付部 表面処理
なし
商品情報
外形図
製品仕様
材質・仕上げ
- ノブ：ナイロン6（つや消し黒）
- ねじ部：黄銅
規格表
単位：mm
| 型番 | D | M（並目） | Lf | H | A | d | 質量（g） |
|---|---|---|---|---|---|---|---|
| KGUF-M10 | 40 | M10 | 9 | 9 | 8 | 20 | 13 |

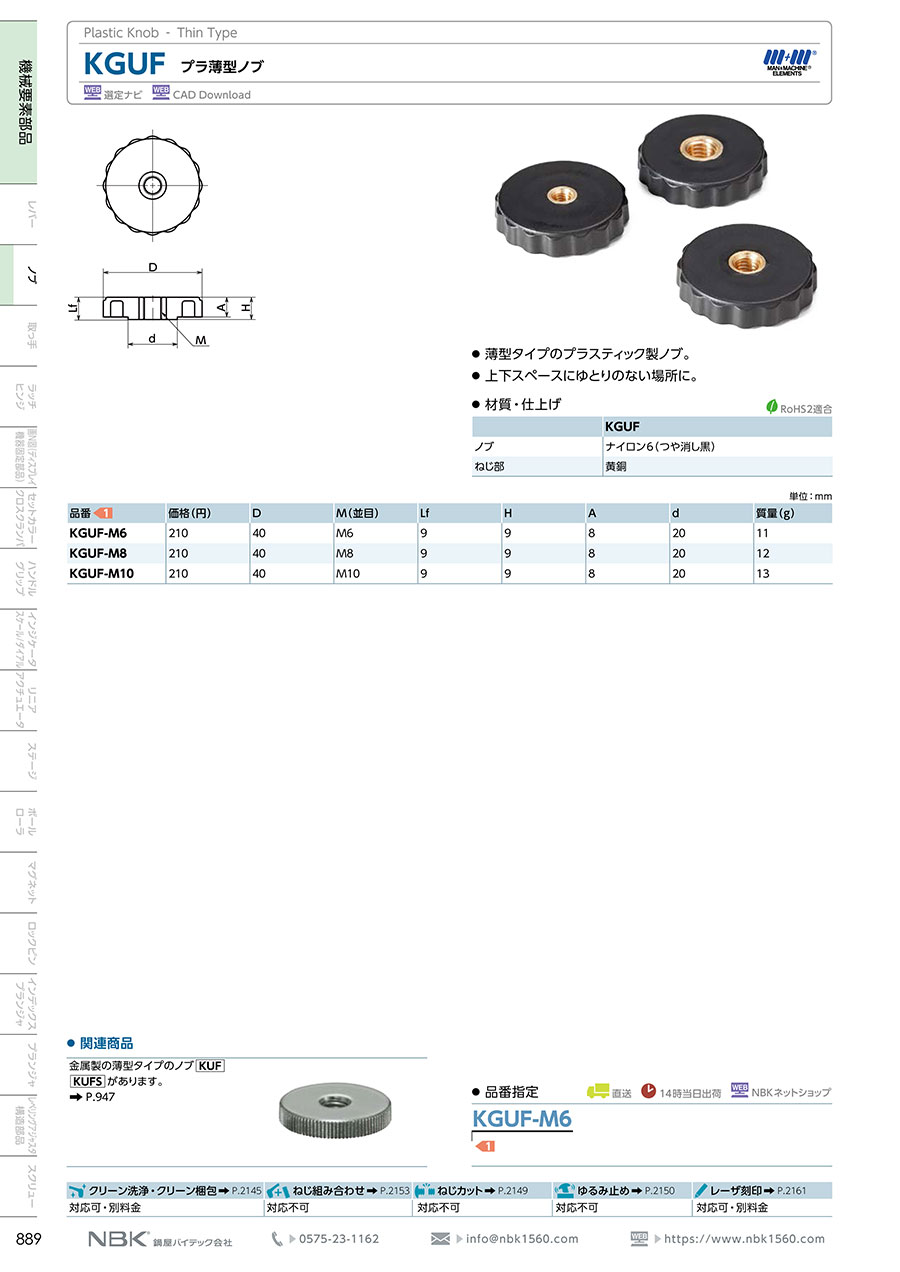

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
プラ薄型ノブ KGUF-M10の型番KGUF-M10のページです。
型番KGUF-M10に関する仕様情報を記載しております。
プラ薄型ノブ KGUF-M10のレビュー
光学部品の固定
4
4.02020/03/24
M10で薄い、外径がもう少し小さいのが欲しかったが妥当なところか、DCプラグの外径がΦ8.3でそれが通るメネジから選定し...もっと読む
0人が参考にしています。
