鍋屋バイテック

HNZ ピッチアジャスタブルヒンジ

カタログ |

数量スライド割引

通常単価(税別): 2,397円～3,880円

税込単価: 2,637円～4,268円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：4 日目

【特長】・アジャスタブルブッシュを移動させることで、取りつけ穴の位置を上下左右...

種類
平蝶番
本体材質
亜鉛ダイカスト
取付穴タイプ
皿穴
取付方法
ねじ止め
付加機能
なし（通常）
勝手違い
左右兼用
使用環境
標準
本体表面処理
静電塗装

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

調整タイプ取りつけ用穴部詳細

製品仕様

強度

型番	許容最大荷重（N）
型番	LR0	LR90	LA
HNZ-42-42-BJ	1,500	2,100	1,050
HNZ-50-50-BJ	1,500	2,200	1,500
HNZ-60-60-BJ	2,500	3,200	1,500
HNZ-42-42-EJ	1,000	1,500	1,200
HNZ-50-50-EJ	1,500	1,700	1,500
HNZ-60-60-EJ	2,000	2,000	1,500
HNZ-42-42-NJ	1,250	1,350	1,500
HNZ-50-50-NJ	1,800	1,900	2,000
HNZ-60-60-NJ	3,700	2,600	2,550

材質・仕上げ

	HNZ
本体	亜鉛ダイカスト静電塗装（各色）
カバー	ポリアセタール（各色）
アジャスタブルブッシュ	SUM22L 窒化処理
ピン	SUS303
六角穴付き皿小ねじ（ねじ付属サービス）	SUSXM7

RoHS2適合

規格表

HNZ-BJ:4か所調整可能
HNZ-EJ:片側調整可能
HNZ-NJ:調整機構なし

型番リスト

表示件数

型番

使用荷重

(N)

長さ【範囲選択】

(mm)

長さ L

(mm)

幅【範囲選択】

(mm)

幅 W

(mm)

取付

色

RoHS?

最小発注数量

1050	40.1～50	42	35.1～45	42	4か所調整可能	本体:つや消し黒/カバー:つや消し黒	10	1個
1050	40.1～50	42	35.1～45	42	4か所調整可能	本体:つや消しシルバー/カバー:ライトグレー	10	1個
1200	40.1～50	42	35.1～45	42	片側2か所調整可能	本体:つや消し黒/カバー:つや消し黒	10	1個
1200	40.1～50	42	35.1～45	42	片側2か所調整可能	本体:つや消しシルバー/カバー:ライトグレー	10	1個
1500	40.1～50	42	35.1～45	42	調整機構なし	本体:つや消し黒/カバー:つや消し黒	10	1個
1500	40.1～50	42	35.1～45	42	調整機構なし	本体:つや消しシルバー/カバー:ライトグレー	10	1個
1500	40.1～50	50	45.1～55	50	4か所調整可能	本体:つや消し黒/カバー:つや消し黒	10	1個
1500	40.1～50	50	45.1～55	50	4か所調整可能	本体:つや消しシルバー/カバー:ライトグレー	10	1個
1500	40.1～50	50	45.1～55	50	片側2か所調整可能	本体:つや消し黒/カバー:つや消し黒	10	1個
1500	40.1～50	50	45.1～55	50	片側2か所調整可能	本体:つや消しシルバー/カバー:ライトグレー	10	1個
2000	40.1～50	50	45.1～55	50	調整機構なし	本体:つや消し黒/カバー:つや消し黒	10	1個
2000	40.1～50	50	45.1～55	50	調整機構なし	本体:つや消しシルバー/カバー:ライトグレー	10	1個
1500	50.1～60	60	55.1～65	60	4か所調整可能	本体:つや消し黒/カバー:つや消し黒	10	1個
1500	50.1～60	60	55.1～65	60	4か所調整可能	本体:つや消しシルバー/カバー:ライトグレー	10	1個
1500	50.1～60	60	55.1～65	60	片側2か所調整可能	本体:つや消し黒/カバー:つや消し黒	10	1個
1500	50.1～60	60	55.1～65	60	片側2か所調整可能	本体:つや消しシルバー/カバー:ライトグレー	10	1個
2550	50.1～60	60	55.1～65	60	調整機構なし	本体:つや消し黒/カバー:つや消し黒	10	1個
2550	50.1～60	60	55.1～65	60	調整機構なし	本体:つや消しシルバー/カバー:ライトグレー	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,860円 ( 3,146円 )	4日目
2,860円 ( 3,146円 )	4日目
2,724円 ( 2,996円 )	4日目
2,697円 ( 2,967円 )	4日目
2,397円 ( 2,637円 )	4日目
2,454円 ( 2,699円 )	4日目
3,211円 ( 3,532円 )	4日目
3,211円 ( 3,532円 )	4日目
2,897円 ( 3,187円 )	4日目
2,897円 ( 3,187円 )	4日目
2,697円 ( 2,967円 )	4日目
2,697円 ( 2,967円 )	4日目
3,880円 ( 4,268円 )	4日目
3,880円 ( 4,268円 )	4日目
3,687円 ( 4,056円 )	4日目
3,687円 ( 4,056円 )	4日目
3,441円 ( 3,785円 )	4日目
3,441円 ( 3,785円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・アジャスタブルブッシュを移動させることで、取りつけ穴の位置を上下左右に±1.5mmの範囲で微調整できます。ドアに対してヒンジを真っ直ぐ取りつけることができます。
・カバーつき。ねじ取りつけ部を覆い、外観をスタイリッシュにします。
・本体は亜鉛ダイカスト製。厚みのある形状で耐久性を高めています。
・3種類の調整タイプが選択できます。

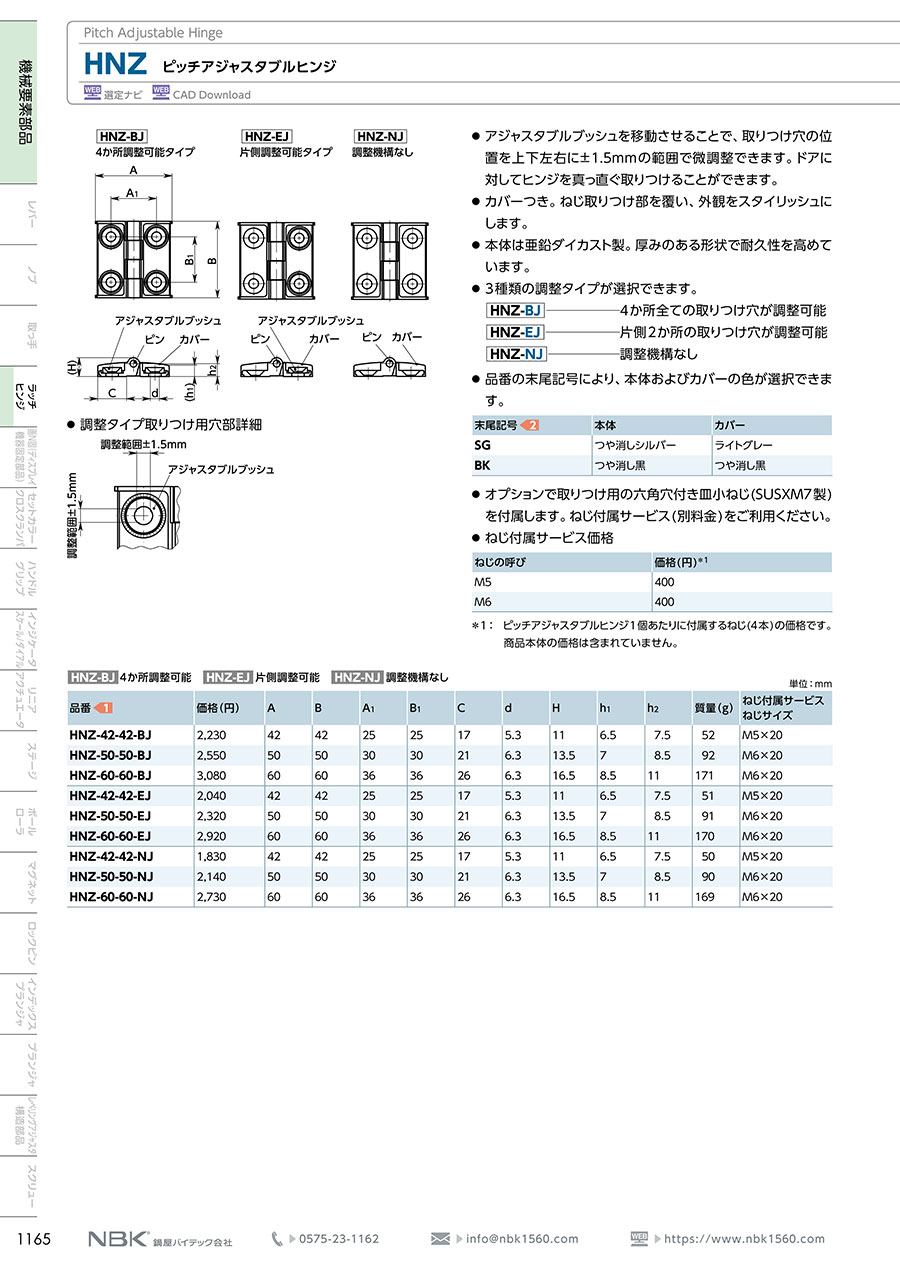

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
