鍋屋バイテック

HNP ピッチアジャスタブルヒンジ-アルミフレーム用

HNP ピッチアジャスタブルヒンジ-アルミフレーム用
  • 数量スライド割引
通常単価(税別)
3,344円～4,333円
税込単価
3,678円～4,766円

【特長】・アルミフレームに適した金属製のヒンジです。・本体背面のポジショニング...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が3型番あります。
数量：

商品情報

外形図

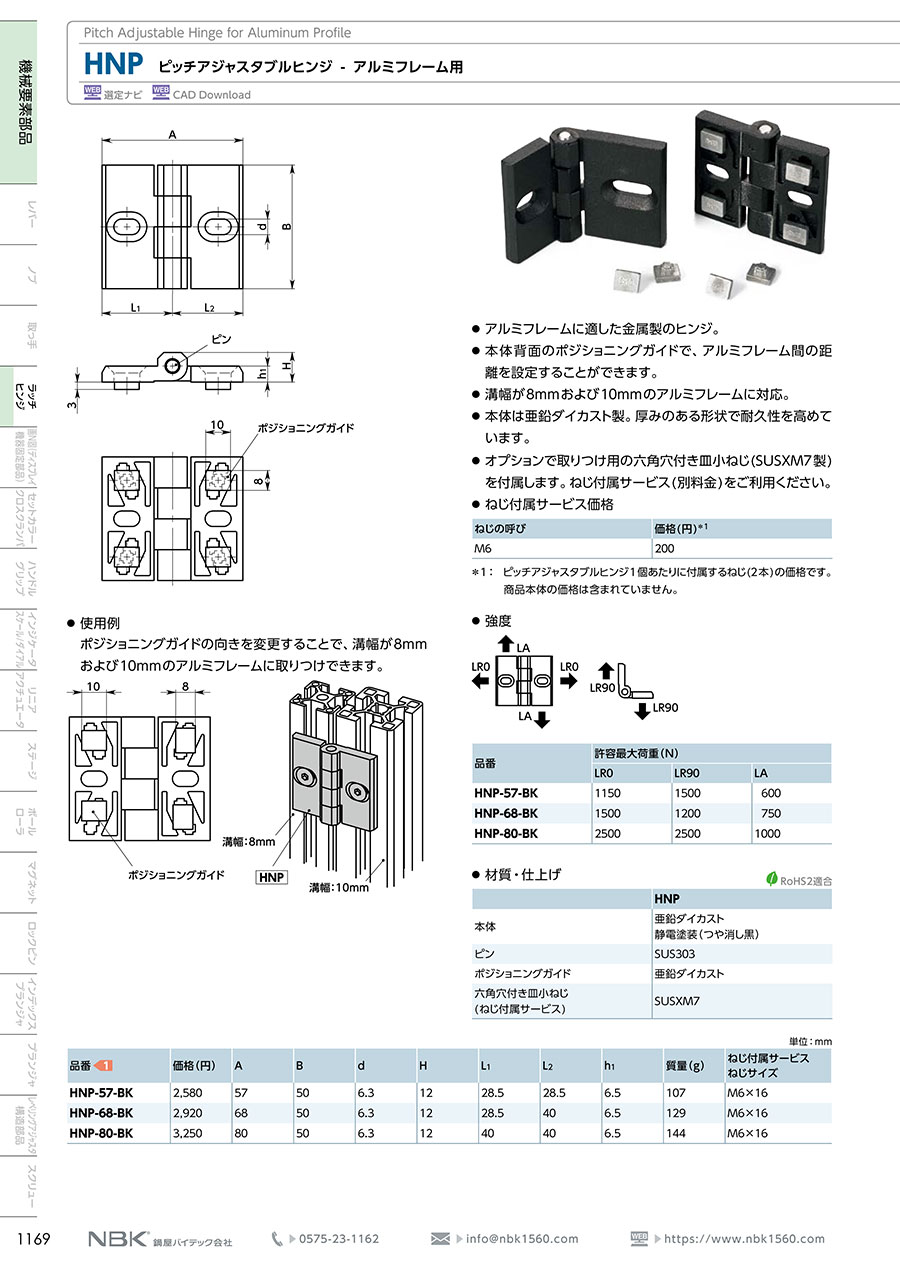

HNP ピッチアジャスタブルヒンジ-アルミフレーム用 外形図

製品仕様

材質・仕上げ

  • 本体：亜鉛ダイカスト・静電塗装（つや消し黒）
  • ピン：SUS303
  • ポジショニングガイド：亜鉛ダイカスト

規格表

HNP ピッチアジャスタブルヒンジ-アルミフレーム用 規格表

型番リスト

表示件数
  • 1
    • 型番
    HNP-57-BK
    HNP-68-BK
    HNP-80-BK

    使用荷重

    (N)

    長さ【範囲選択】

    (mm)

    長さ L

    (mm)

    		RoHS?最小発注数量
    600
    50.1～60
    57
    10
    1個
    750
    60.1～70
    68
    10
    1個
    1000
    70.1～80
    80
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,344円
    ( 3,678円 )
    4日目
    3,697円
    ( 4,067円 )
    4日目
    4,333円
    ( 4,766円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・アルミフレームに適した金属製のヒンジです。
    ・本体背面のポジショニングガイドで、アルミフレーム間の距離を設定することができます。
    ・溝幅が8mmおよび10mmのアルミフレームに対応します。
    ・本体は亜鉛ダイカスト製。厚みのある形状で耐久性を高めています。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
