HNJU-F／HNJB-F オフセットクランク
- 通常単価(税別)
- 4,370円～7,845円
- 税込単価
- 4,807円～8,630円
通常出荷日：4日目～5日目
【特長】・ハンドル本体は静電塗装がされています。・全商品に固定グリップが付属しています。
詳細を確認
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 商品記号により、丸穴と角穴が選択できます。
HNJU-C-F：丸穴（公差：H7）
HNJB-B-F：角穴（公差：H11）
材質・仕上げ
HNJU-F/HNJB-F
- ハンドル：FCD400相当／静電塗装（つや消し黒）
- 固定グリップ：SUM22L／三価クロメート処理
規格表
HNJU-C-F 丸穴
単位：mm
| 型番 | R | C | Dg | h | d | L | G | H | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|
| HNJU-63-C6-F | 63 | 6 | 16 | 11 | 20 | 20 | 50 | 43 | 123 |
| HNJU-80-C8-F | 80 | 8 | 18 | 13 | 24 | 24 | 56 | 51 | 195 |
| HNJU-100-C10-F | 100 | 10 | 20 | 13 | 28 | 28 | 64 | 61 | 293 |
| HNJU-125-C10-F | 125 | 10 | 22 | 14 | 34 | 34 | 72 | 69 | 463 |
| HNJU-160-C14-F | 160 | 14 | 25 | 14 | 38 | 38 | 80 | 79 | 697 |
HNJB-B-F 角穴
単位：mm
| 型番 | R | B※1 | E min.※2 | Dg | h | d | L | G | H | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|
| HNJB-63-B10-F | 63 | 10 | 13.1 | 16 | 11 | 20 | 20 | 50 | 43 | 114 |
| HNJB-125-B17-F | 125 | 17 | 22.2 | 22 | 14 | 34 | 34 | 72 | 69 | 413 |
| HNJB-160-B19-F | 160 | 19 | 25.2 | 25 | 14 | 38 | 38 | 80 | 79 | 630 |
※1：本商品の角穴は、DIN規格（DIN79）に従います。
※2：面取りE：角穴の角部は面取りをしています。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,370円 ( 4,807円 ) | 4日目 |
6,297円 ( 6,927円 ) | 4日目 |
7,297円 ( 8,027円 ) | 4日目 |
4,797円 ( 5,277円 ) | 5日目 |
5,792円 ( 6,371円 ) | 4日目 |
6,497円 ( 7,147円 ) | 4日目 |
7,845円 ( 8,630円 ) | 4日目 |

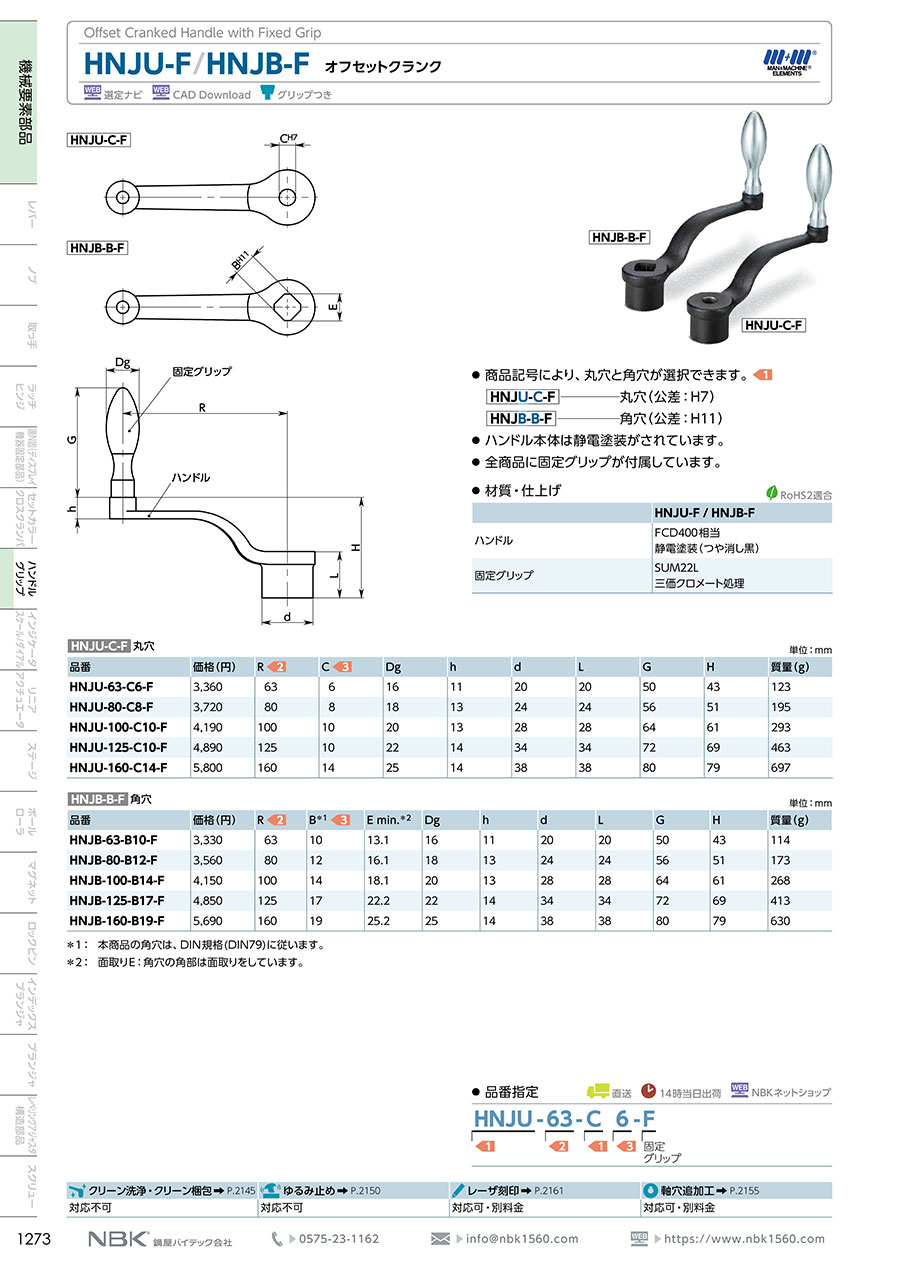

カタログ
HNJU-F／HNJB-F オフセットクランクのレビュー
この商品のレビューはありません
