HNG-C メタルヒンジ-おねじタイプ
- 通常単価(税別)
- 2,197円～3,499円
- 税込単価
- 2,417円～3,849円
通常出荷日：4日目
【特長】・オール金属製のヒンジ。・重厚感のあるデザイン。へビーデューティーな用途に適しています。・カラ...
詳細を確認
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
※カラーは型番の末尾記号により、選択できます。
HNG-A-SG：つや消しシルバー
HNG-A-BK：つや消し黒
●材質・仕上げ
| 本体 | 亜鉛ダイカスト 静電塗装（各色） |
|---|---|
| ピン | SUS303 |
| ねじ部 | SUS316相当 |
●強度
| 型番 | 許容最大荷重（N） | ||
|---|---|---|---|
| LR0 | LR90 | LA | |
| HNG-40-40-C | 1,700 | 1,850 | 900 |
| HNG-50-50-C | 3,550 | 2,000 | 2,050 |
| HNG-60-60-C | 4,050 | 2,550 | 3,050 |
| HNG-63-50-C | 3,000 | 2,000 | 1,500 |
| HNG-76-50-C | 3,000 | 2,000 | 1,200 |
| HNG-90-60-C | 4,500 | 1,500 | 2,000 |
| HNG-120-60-C | 4,500 | 1,500 | 1,500 |
規格表
単位：mm
| 型番 | スタイル | A | B | A1 | A2 | A3 | B1 | M | Lm | C | C1 | H | h1 | h2 | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HNG-40-40-C | 対称 | 40 | 40 | 25 | 12.5 | 12.5 | 25 | M5 | 12 | 16 | 16 | 9 | 5 | 5.5 | 59 |
| HNG-50-50-C | 対称 | 50 | 50 | 30 | 15 | 15 | 30 | M6 | 12 | 21 | 21 | 11.5 | 6 | 6.5 | 104 |
| HNG-60-60-C | 対称 | 60 | 60 | 36 | 18 | 18 | 36 | M8 | 14 | 26 | 26 | 15 | 8 | 8.5 | 195 |
| HNG-63-50-C | 非対称 | 63 | 50 | 43 | 15 | 28 | 30 | M6 | 12 | 21 | 34 | 11.5 | 6 | 6.5 | 120 |
| HNG-76-50-C | 非対称 | 76 | 50 | 56 | 28 | 28 | 30 | M6 | 12 | 34 | 34 | 11.5 | 6 | 6.5 | 139 |
| HNG-90-60-C | 非対称 | 90 | 60 | 63 | 18 | 45 | 36 | M8 | 14 | 26 | 56 | 15 | 8 | 8.5 | 278 |
| HNG-120-60-C | 非対称 | 120 | 60 | 90 | 45 | 45 | 36 | M8 | 14 | 56 | 56 | 15 | 8 | 8.5 | 362 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,634円 ( 2,897円 ) | 4日目 |
2,197円 ( 2,417円 ) | 4日目 |
2,397円 ( 2,637円 ) | 4日目 |
2,397円 ( 2,637円 ) | 4日目 |
3,499円 ( 3,849円 ) | 4日目 |
3,499円 ( 3,849円 ) | 4日目 |

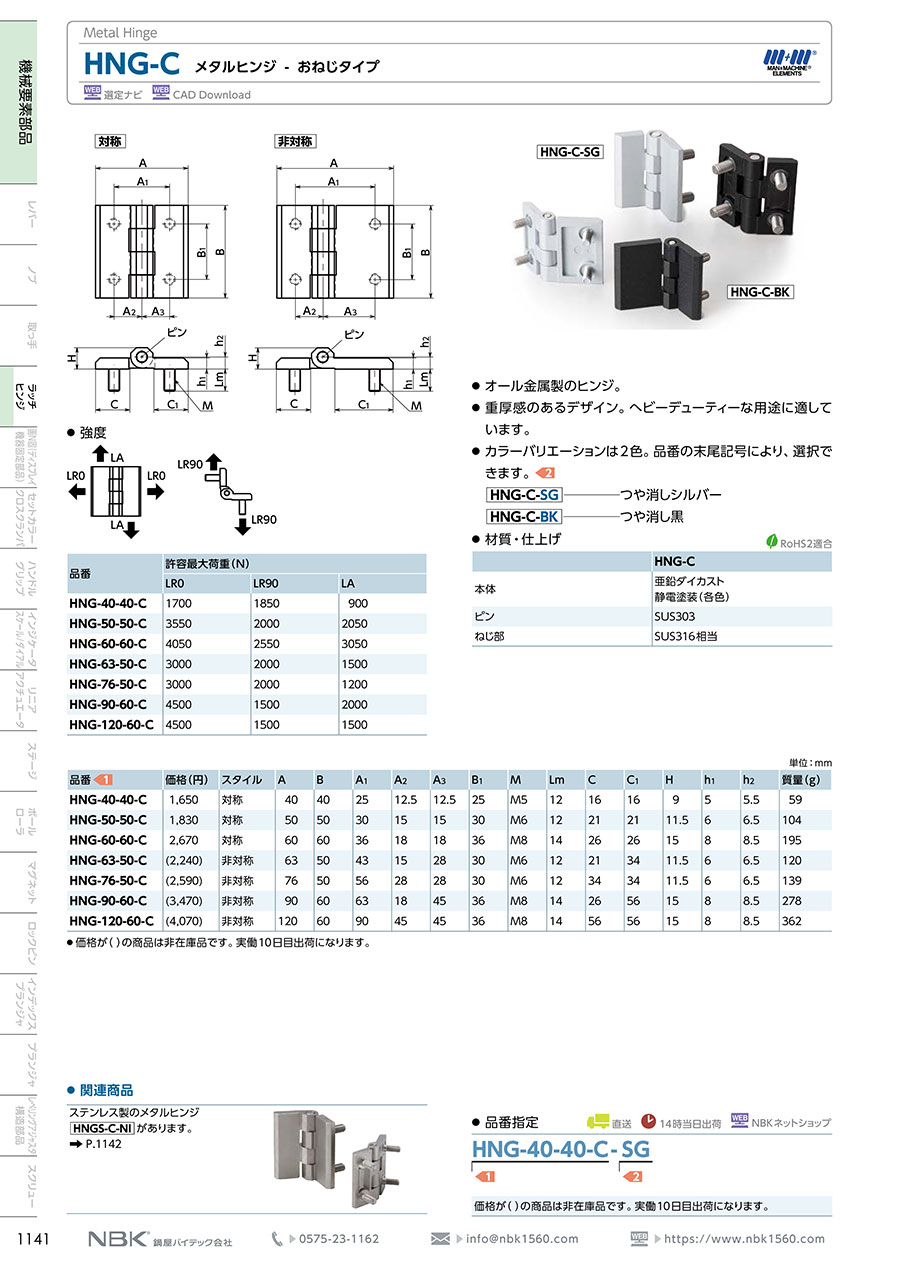

カタログ
