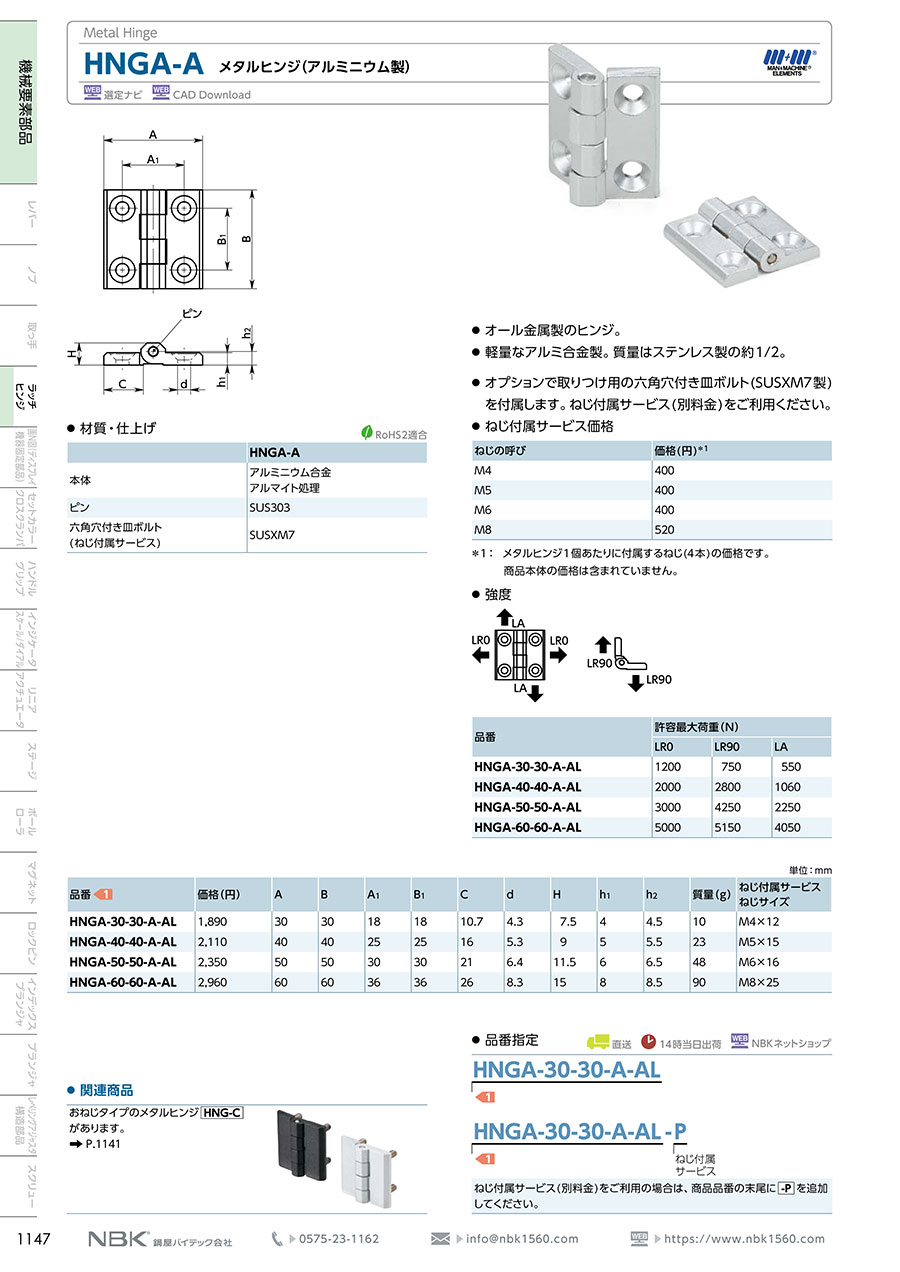

HNGA-A メタルヒンジ（アルミニウム製）
未確定：候補が4型番あります。
商品情報
外形図
製品仕様
●材質・仕上げ
| 本体 | アルミニウム合金 アルマイト処理 |
|---|---|
| ピン | SUS303 |
| 六角穴付き皿ボルト （ねじ付属サービス） | SUSXM7 |
●強度
| 型番 | 許容最大荷重（N） | ||
|---|---|---|---|
| LR0 | LR90 | LA | |
| HNGA-30-30-A-AL | 1,200 | 750 | 550 |
| HNGA-40-40-A-AL | 2,000 | 2,800 | 1,060 |
| HNGA-50-50-A-AL | 3,000 | 4,250 | 2,250 |
| HNGA-60-60-A-AL | 5,000 | 5,150 | 4,050 |
規格表
単位：mm
| 型番 | A | B | A1 | B1 | C | d | H | h1 | h2 | 質量（g） | ねじ付属サービス ねじサイズ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HNGA-30-30-A-AL | 30 | 30 | 18 | 18 | 10.7 | 4.3 | 7.5 | 4 | 4.5 | 10 | M4×12 |
| HNGA-40-40-A-AL | 40 | 40 | 25 | 25 | 16 | 5.3 | 9 | 5 | 5.5 | 23 | M5×15 |
| HNGA-50-50-A-AL | 50 | 50 | 30 | 30 | 21 | 6.4 | 11.5 | 6 | 6.5 | 48 | M6×16 |
| HNGA-60-60-A-AL | 60 | 60 | 36 | 36 | 26 | 8.3 | 15 | 8 | 8.5 | 90 | M8×25 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,597円 ( 2,857円 ) | 4日目 |
2,906円 ( 3,197円 ) | 4日目 |
3,021円 ( 3,323円 ) | 4日目 |
3,797円 ( 4,177円 ) | 4日目 |
カタログ
