鍋屋バイテック

HNG-A メタルヒンジ

カタログ |

数量スライド割引

通常単価(税別): 1,424円～2,318円

税込単価: 1,566円～2,550円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：4 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：4 日目

【特長】・オール金属製のヒンジです。・重厚感のあるデザイン。ヘビーデューティー...

種類
平蝶番
本体材質
亜鉛ダイカスト
取付穴タイプ
皿穴
取付方法
ねじ止め
付加機能
なし（通常）
勝手違い
左右兼用
使用環境
標準
本体表面処理
静電塗装

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

※カラーは型番の末尾記号により、選択できます。
HNG-A-SG：つや消しシルバー
HNG-A-BK：つや消し黒

材質・仕上げ

-	HNG-A
本体	亜鉛ダイカスト静電塗装（各色）
ピン	SUS303
六角穴付き皿ボルト（ねじ付属サービス）	SUSXM7

強度

型番	許容最大荷重（N）
型番	LR0	LR90	LA
HNG-30-30-A	1,200	750	500
HNG-40-40-A	2,100	2,000	1,150
HNG-60-60-A	6,000	4,400	3,200
HNG-63-50-A	3,000	1,250	1,500
HNG-76-50-A	3,000	1,250	1,300
HNG-90-60-A	4,500	1,500	1,500
HNG-120-60-A	4,500	1,500	1,300

規格表

単位：mm

型番	スタイル	A	B	A₁	A₂	A₃	B₁	C	C₁	d	H	h₁	h₂	質量（g）	ねじ付属サービスねじサイズ
HNG-30-30-A	対称	30	30	18	9	9	18	10.7	10.7	4.3	7.5	4	4.5	20	M4×12
HNG-40-40-A	対称	40	40	25	12.5	12.5	25	16	16	5.3	9	5	5.5	47	M5×15
HNG-60-60-A	対称	60	60	36	18	18	36	26	26	8.3	15	8	8.5	173	M8×25
HNG-63-50-A	非対称	63	50	43	15	28	30	21	34	6.3	11.5	6	6.5	108	M6×16
HNG-76-50-A	非対称	76	50	56	28	28	30	34	34	6.3	11.5	6	6.5	120	M6×16
HNG-90-60-A	非対称	90	60	63	18	45	36	26	56	8.4	15	8	8.5	256	M8×25
HNG-120-60-A	非対称	120	60	90	45	45	36	56	56	8.4	15	8	8.5	346	M8×25

型番リスト

表示件数

型番

使用荷重

(N)

長さ【範囲選択】

(mm)

長さ L

(mm)

幅【範囲選択】

(mm)

幅 W

(mm)

色

RoHS?

最小発注数量

500	～40	30	25.1～35	30	本体:つや消しシルバー	10	1個
1150	～40	40	35.1～45	40	本体:つや消し黒	10	1個
1150	～40	40	35.1～45	40	本体:つや消しシルバー	10	1個
3200	50.1～60	60	55.1～65	60	本体:つや消し黒	10	1個
3200	50.1～60	60	55.1～65	60	本体:つや消しシルバー	10	1個
1300	70.1～80	76	45.1～55	50	本体:つや消しシルバー	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,424円 ( 1,566円 )	4日目
1,712円 ( 1,883円 )	4日目
1,590円 ( 1,749円 )	4日目
2,318円 ( 2,550円 )	4日目
2,097円 ( 2,307円 )	4日目
1,891円 ( 2,080円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・オール金属製のヒンジです。
・重厚感のあるデザイン。ヘビーデューティーな用途に適しています。
・カラーバリエーションは2色です。
・オプションで取りつけ用の六角穴付き皿ボルト（SUSXM7製）を付属します。ねじ付属サービス（別料金）をご利用ください。

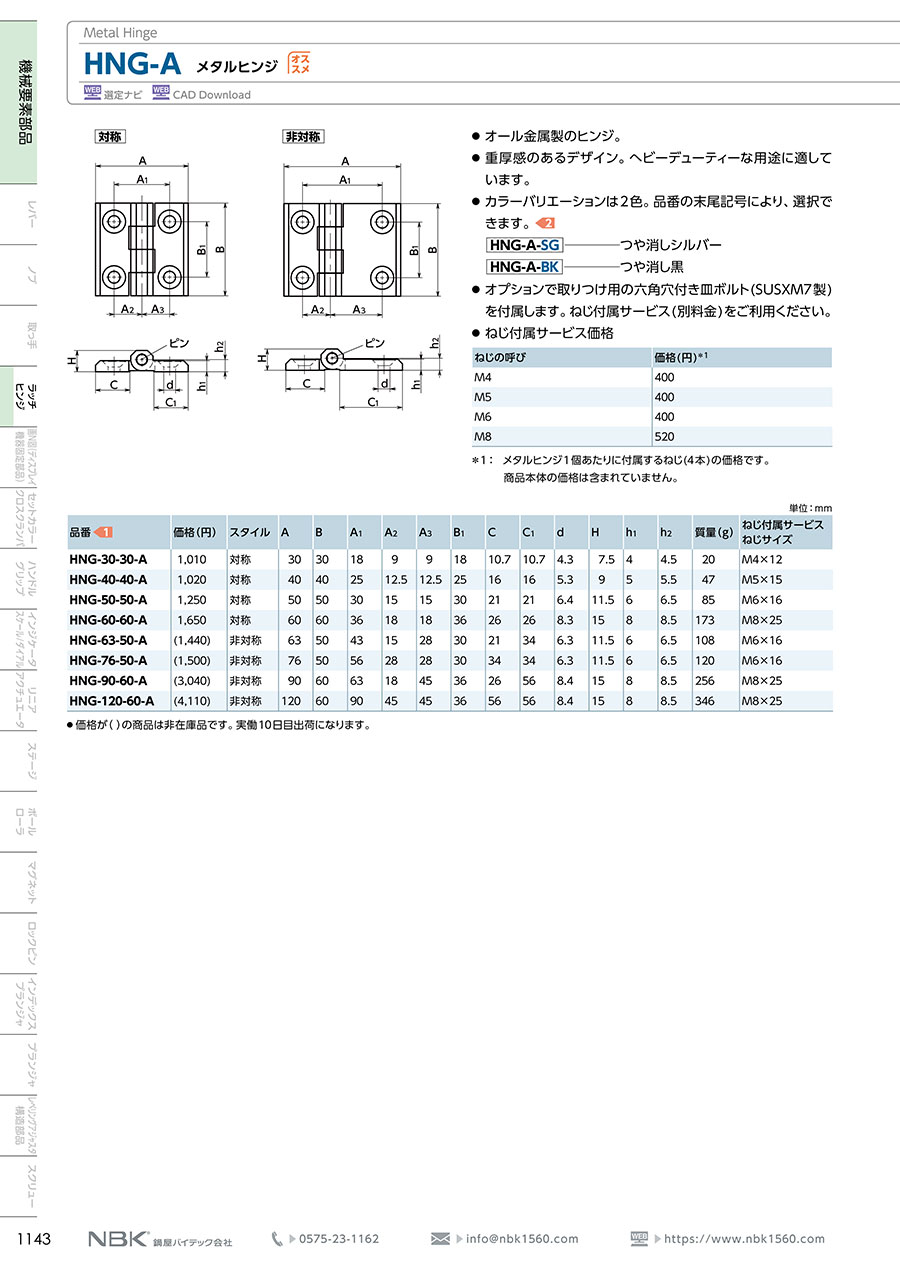

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
