HND ピッチアジャスタブルヒンジ
- 通常単価(税別)
- 4,920円～5,134円
- 税込単価
- 5,412円～5,647円
通常出荷日：4日目
【特長】・本体とアジャスタブルブッシュに加工された1mmピッチのセレーションの組み合わせにより、取りつ...
詳細を確認未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
HND-H：垂直方向調整タイプ／HND-B：水平方向調整タイプ／HND-HB：垂直水平調整タイプ
製品仕様
材質・仕上げ
| 型式 | HND |
|---|---|
| 本体 | 亜鉛ダイカスト 静電塗装（つや消し黒） |
| アジャスタブルブッシュ | 亜鉛ダイカスト 静電塗装（つや消し黒） |
| ピン | SUS303 |
| 六角穴付き皿小ねじ （ねじ付属サービス） | SUSXM7 |
強度
| 型式 | 許容最大荷重（N） | ||
|---|---|---|---|
| LR0 | LR90 | LA | |
| HND-76-60-B-BK | 2,000 | 2,000 | 1,150 |
| HND-76-60-H-BK | 2,000 | 2,000 | 1,150 |
| HND-76-60-HB-BK | 2,000 | 2,000 | 1,150 |
規格表
| 型番 | A | B | A1 | B1 | C | d | H | h1 | h2 | 質量 （g） | ねじ付属サービス ねじサイズ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HND-76-60-B-BK | 76 | 60 | 42 | 34 | 30 | 6.5 | 15 | 8 | 8.5 | 202 | M6×20 |
| HND-76-60-H-BK | |||||||||||
| HND-76-60-HB-BK |
商品特長詳細
- HND-H：すべての取りつけ穴が垂直方向に調整可能
- HND-B：すべての取りつけ穴が水平方向に調整可能
- HND-HB：片側2個の取りつけ穴は垂直方向に、もう一方の2個は水平方向に調整可能
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,134円 ( 5,647円 ) | 4日目 |
5,089円 ( 5,598円 ) | 4日目 |
4,920円 ( 5,412円 ) | 4日目 |
詳細情報
基本情報
【特長】
・本体とアジャスタブルブッシュに加工された1mmピッチのセレーションの組み合わせにより、取りつけ穴の位置が垂直方向または水平方向に±2mm調整できます。
・本体は亜鉛ダイカスト製。厚みのある形状で耐久性を高めています。
・3種類の調整タイプが選択できます。

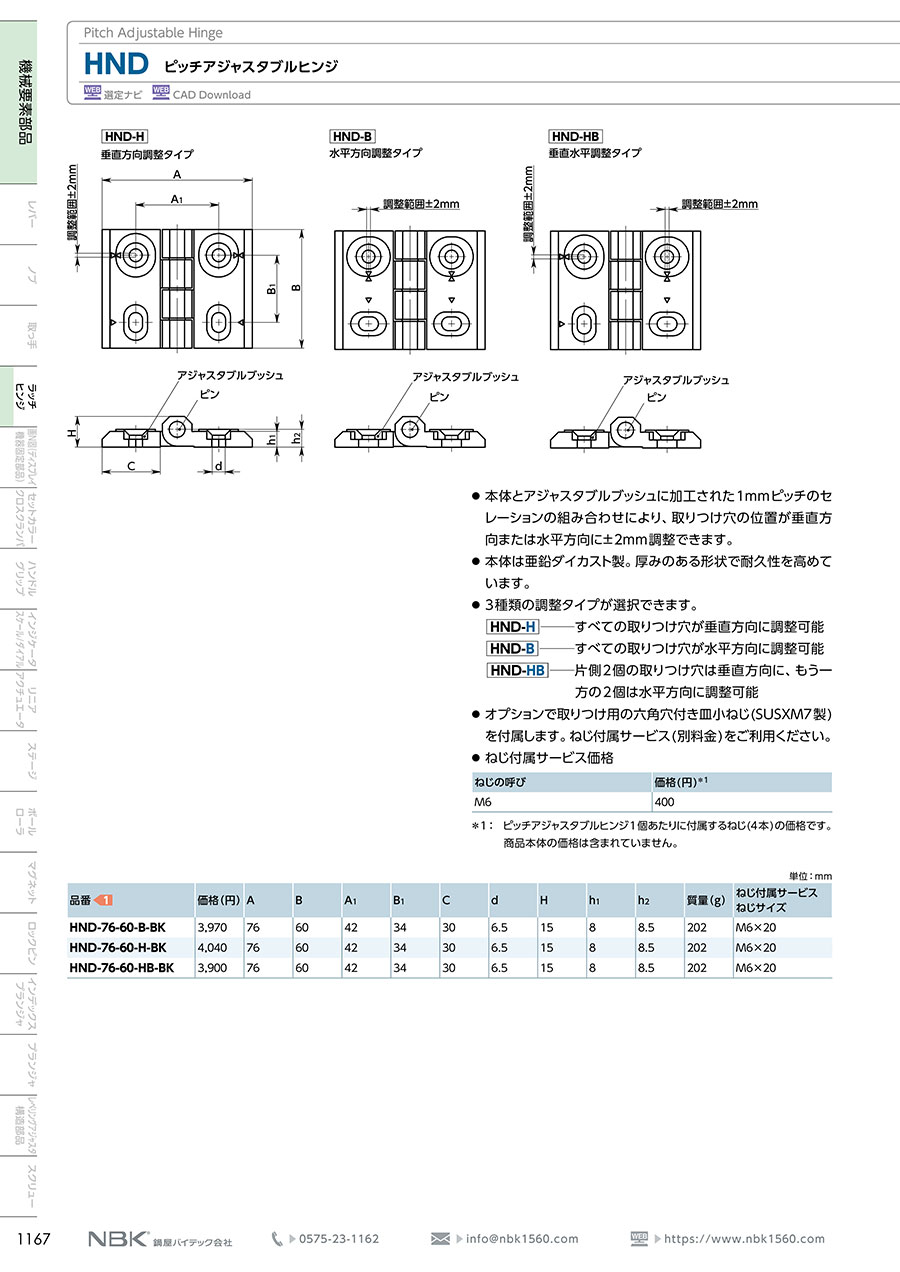

カタログ
