HGPG プラスティッククランクハンドル
未確定：候補が4型番あります。
商品情報
外形図
製品仕様
材質・仕上げ
| ハンドル | ガラス繊維強化ナイロン6（つや消し黒） |
|---|---|
| 回転グリップ | ナイロン6（つや消し黒） |
| ハブ | スティール 三価クロメート処理 |
規格表
単位：mm
| 型番 | R | C | H | A | W | d | d1 | L | L1 | G | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HGPG-80-C10 | 80 | 10 | 36 | 21 | 30 | 22 | 19 | 32 | 10 | 69 | 161 |
| HGPG-100-C12 | 100 | 12 | 40 | 23 | 34 | 24 | 22 | 37 | 10 | 92 | 223 |
| HGPG-130-C14 | 130 | 14 | 49 | 23 | 40 | 28 | 25 | 44 | 14 | 92 | 317 |
| HGPG-160-C16 | 160 | 16 | 55 | 26 | 45 | 34 | 28 | 49 | 15 | 114 | 498 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,497円 ( 7,147円 ) | 4日目 |
6,797円 ( 7,477円 ) | 4日目 |
7,897円 ( 8,687円 ) | 4日目 |
8,797円 ( 9,677円 ) | 4日目 |
詳細情報
基本情報
【特長】
・ハンドル本体はガラス繊維強化ナイロン6。軽量かつ強度があります。
・引き上げてから倒すリトラクタブル回転グリップが付属しています。回転グリップは取り外しできます。
・丸穴加工済み（公差：H7）。

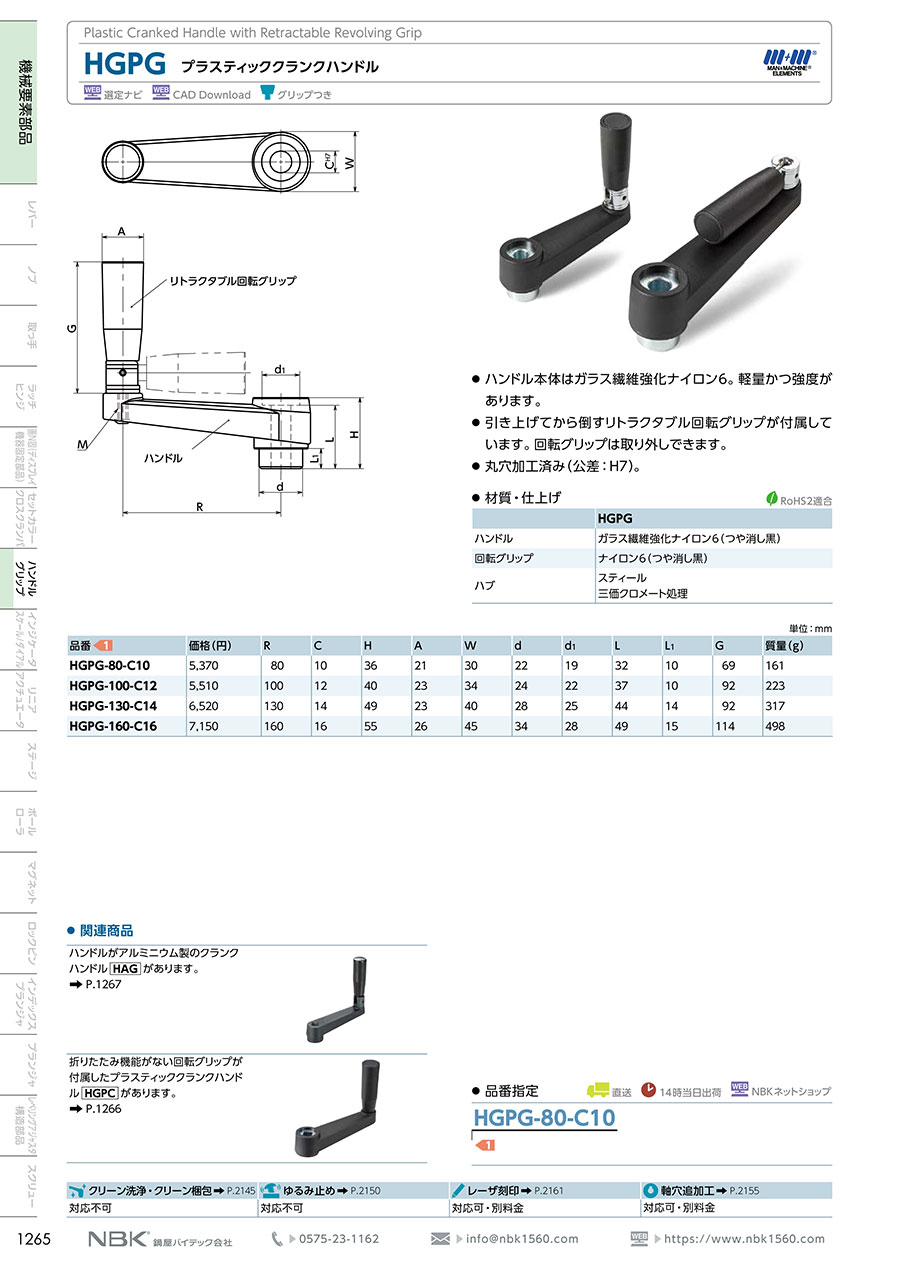

カタログ
