GFUS グリップ用折りたたみユニット
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
GFUS-M6-M8の仕様・寸法情報
形状
スティック形(ストレート)
取付方法
めねじ
ねじの呼び
M8
グリップ材質
[ステンレス] SUS304
グリップ詳細材質
SUS304
グリップ表面処理
なし
取付部材質
[ステンレス] SUS304
取付部詳細材質
SUS304
取付部表面処理
なし
全長(mm)
21.5
商品情報
外形図
製品仕様
材質・仕上げ
| GFUS | |
|---|---|
| 本体 | SUS304 |
| グリップ取りつけ部 | SUS304 |
| 内蔵スプリング | ステンレス鋼線 |
RoHS2適合
規格表
使用例
ねじ先端の六角穴で取りつけるタイプのグリップの場合、GFUSの下側から六角レンチを挿入して、グリップを取りつけてください。
グリップを取りつける際の締めつけトルクは、5N・m以下としてください。
詳細情報
基本情報
【特長】
・グリップ専用の折りたたみユニット。市販のグリップを取りつけることで、折りたたみ式のグリップになります。
・グリップ未使用時のスペース確保などの用途に。
・引き上げてから倒す機構を採用。不用意に倒れません。
・オールステンレス製。耐蝕性が求められる機器・装置への使用に適してします。
・全サイズにステンレス製の平行ピン（φ2×6）が付属しています。本体のまわり止めとしてご使用ください。

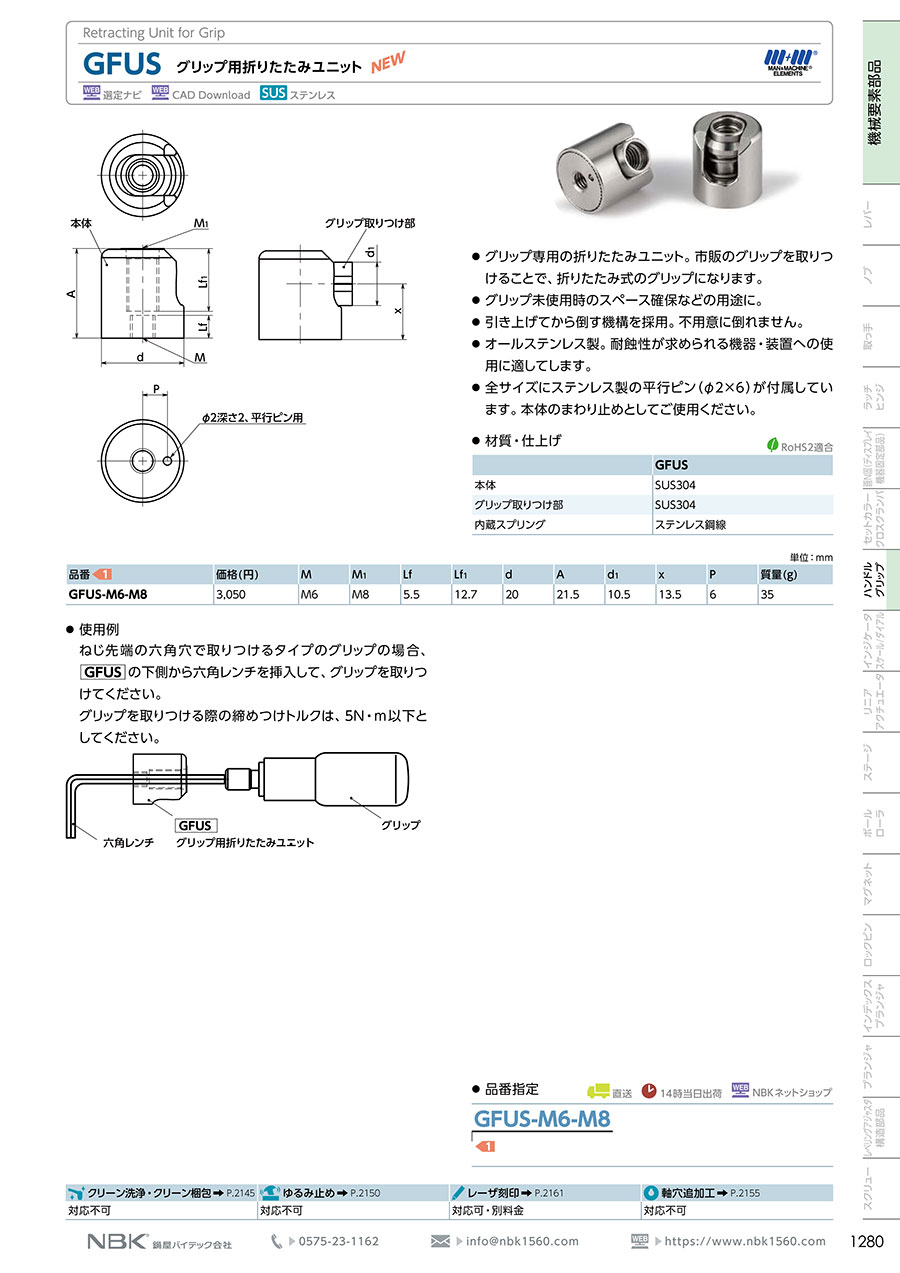

カタログ
商品担当おすすめ
GFUS グリップ用折りたたみユニットの型番GFUS-M6-M8のページです。
型番GFUS-M6-M8に関する仕様情報を記載しております。
