鍋屋バイテック

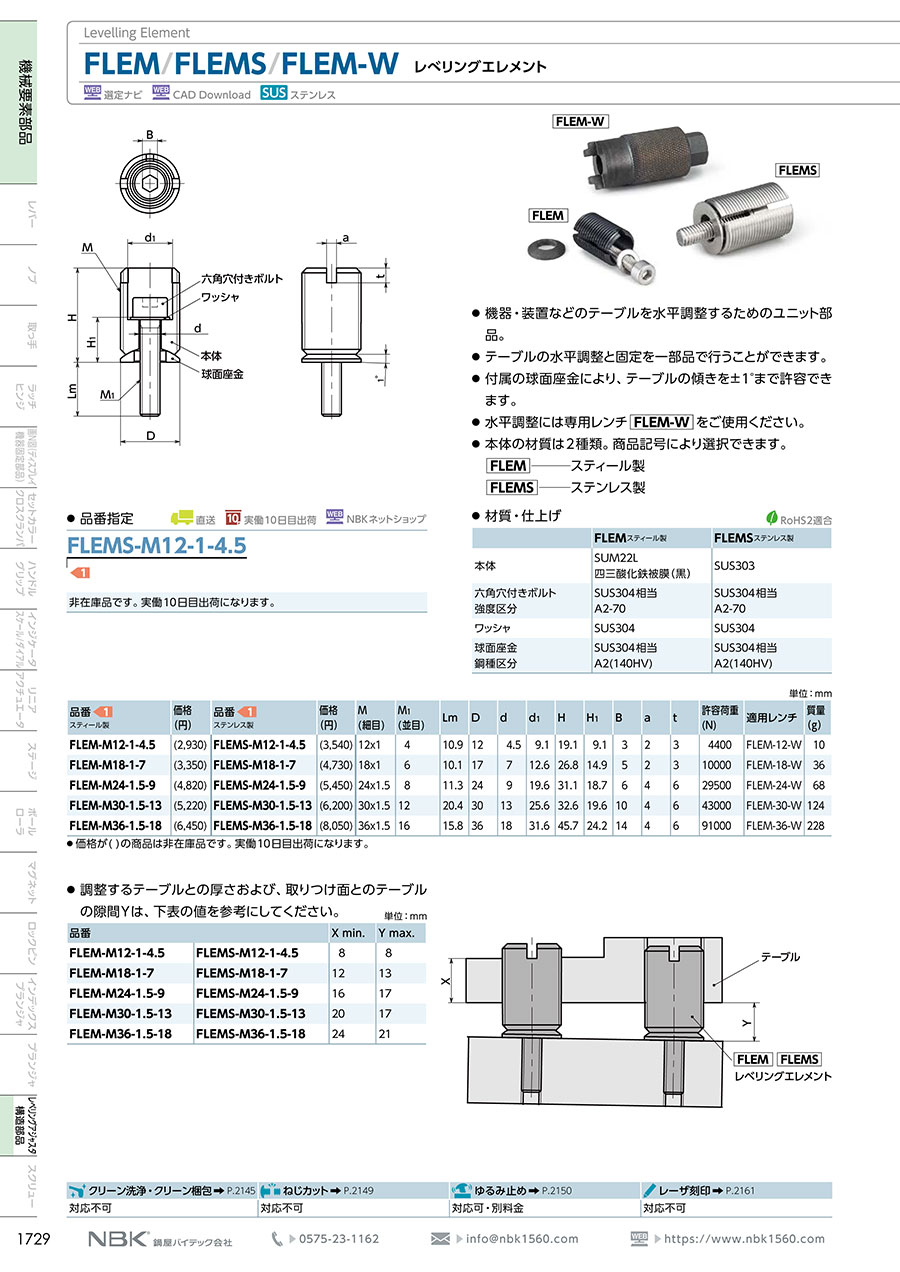

FLEM／FLEMS／FLEM-W レべリングエレメント

カタログ |

数量スライド割引

通常単価(税別): 3,697円～7,238円

税込単価: 4,067円～7,962円

【特長】・機器・装置などのテーブルを水平調整するためのユニット部品。・テーブル...

アンカー固定
あり
スタビライザー
あり

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

FLEM-W 専用レンチ

製品仕様

調整するテーブルとの厚さおよび、取りつけ面とのテーブルの隙間Yは、下表の値を参考にしてください。

型番		X min.	Y max.
FLEM-M12-1-4.5	FLEMS-M12-1-4.5	8	8
FLEM-M18-1-7	FLEMS-M18-1-7	12	13
FLEM-M24-1.5-9	FLEMS-M24-1.5-9	16	17
FLEM-M30-1.5-13	FLEMS-M30-1.5-13	20	17
FLEM-M36-1.5-18	FLEMS-M36-1.5-18	24	21

材質・仕上げ

型式	FLEM スティール製	FLEMS ステンレス製
本体	SUM22L 四三酸化鉄皮膜（黒）	SUS303
六角穴付きボルト強度区分	SUS304相当 A2-70	SUS304相当 A2-70
ワッシャ	SUS304	SUS304
球面座金鋼種区分	SUS304相当 A2（140HV）	SUS304相当 A2（140HV）

型式	FLEM-W
本体	S45C 四三酸化鉄皮膜

規格表

型番（スティール製）	型番（ステンレス製）	M （細目）	M₁ （並目）	Lm	D	d	d₁	H	H₁	B	a	t	許容荷重（N）	適用レンチ	質量（g）
FLEM-M12-1-4.5	FLEMS-M12-1-4.5	12×1	4	10.9	12	4.5	9.1	19.1	9.1	3	2	3	4,400	FLEM-12-W	10
FLEM-M18-1-7	FLEMS-M18-1-7	18×1	6	10.1	17	7	12.6	26.8	14.9	5	2	3	10,000	FLEM-18-W	36
FLEM-M24-1.5-9	FLEMS-M24-1.5-9	24×1.5	8	11.3	24	9	19.6	31.1	18.7	6	4	6	29,500	FLEM-24-W	68
FLEM-M30-1.5-13	FLEMS-M30-1.5-13	30×1.5	12	20.4	30	13	25.6	32.6	19.6	10	4	6	43,000	FLEM-30-W	124
FLEM-M36-1.5-18	FLEMS-M36-1.5-18	36×1.5	16	15.8	36	18	31.6	45.7	24.2	14	4	6	91,000	FLEM-36-W	228

型番	D	t	D₁	H	H₁	H₂	sw	最大締めつけトルク（N・m）	適用レベリングエレメント	質量（g）
FLEM-12-W	12	2	11	35	7	6	8	20	FLEM-M12-1-4.5・FLEMS-M12-1-4.5	22
FLEM-18-W	18	2	17	39	8	9	11	50	FLEM-M18-1-7・FLEMS-M18-1-7	57
FLEM-24-W	24	4	22.5	43	9	12	13	75	FLEM-M24-1.5-9・FLEMS-M24-1.5-9	68
FLEM-30-W	30	4	28.5	48	11	15	17	100	FLEM-M30-1.5-13・FLEMS-M30-1.5-13	155
FLEM-36-W	36	4	34.5	53	13	18	22	150	FLEM-M36-1.5-18・FLEMS-M36-1.5-18	255

使用例

テーブルなどを水平調整する場合

（1）FLEM／FLEMSの六角穴付ボルトをゆるめた状態で、専用レンチFLEM-Wで本体を回転させて、テーブルの高さを調整してください。3か所に配置した、FLEM／FLEMSを調整することで、テーブルの水平調整ができます。付属の球面座金により、テーブルの傾きは±1°まで許容できます。

（2）テーブルの水平調整後、六角穴付きボルトを締めつければ、水平を維持した状態で、FLEM／FLEMSの本体が固定されるのと同時にテーブルが固定できます。

注意・禁止事項

使用上の注意

摺動面の摩耗を防止するため、定期的に潤滑剤を塗布してください。

型番リスト

表示件数

型番

許容荷重【範囲選択】

(kN)

本体材質

車輪径 D

(φ)

全高 H

(mm)

種類

許容荷重

(kN)

RoHS?

最小発注数量

-	S45C	12	35	専用レンチ	-	10	1個
-	S45C	18	39	専用レンチ	-	10	1個
-	S45C	24	43	専用レンチ	-	10	1個
～15.0	スティール製	12	19.1	本体	4.4	10	1個
～15.0	スティール製	17	26.8	本体	10	10	1個
15.1～30.0	スティール製	24	31.1	本体	29.5	10	1個
～15.0	ステンレス製	12	19.1	本体	4.4	10	1個
～15.0	ステンレス製	17	26.8	本体	10	10	1個
15.1～30.0	ステンレス製	24	31.1	本体	29.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,187円 ( 5,706円 )	4日目
5,418円 ( 5,960円 )	4日目
7,238円 ( 7,962円 )	4日目
3,697円 ( 4,067円 )	4日目
4,231円 ( 4,654円 )	4日目
5,995円 ( 6,595円 )	4日目
4,470円 ( 4,917円 )	4日目
5,420円 ( 5,962円 )	5日目
6,797円 ( 7,477円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・機器・装置などのテーブルを水平調整するためのユニット部品。
・テーブルの水平調整と固定を一部品で行うことができます。
・付属の球面座金により、テーブルの傾きを±1°まで許容できます。
・水平調整には専用レンチFLEM-Wをご使用ください。
・本体の材質は2種類。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
