ECPI インジケータ用アルミコントロールノブ
- 通常単価(税別)
- 3,524円～4,212円
- 税込単価
- 3,876円～4,633円
【特長】・デジタルポジションインジケータと組み合わせて使用するノブ。・ノブ外周のローレットにより、ノブ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
・材質・仕上げ
- ノブ：アルミニウム合金 アルマイト処理（つや消し黒）
- ハブカバー：ナイロン6（ライトグレー）
| 型番 | D | d | L | M | X min.／max. | 質量（g） | 備考 |
|---|---|---|---|---|---|---|---|
| ECPI-27-R8-A | 27 | 8 | 19.5 | M5 | 6／11.3 | 22 | 回転軸外径 ＜ インジケータハブ内径 |
| ECPI-27-R14-B | 27 | 14 | 19.5 | M5 | 6／11.3 | 15 | 回転軸外径 ＝ インジケータハブ内径 |
六角穴付き止めねじが付属しています。
インジケータハブ端面から回転軸端面までの距離（X）が上表の値の範囲内になるように設計してください。
使用例
取りつけ
- ECPI-Aの場合
- ECPI-Bの場合
詳細情報
基本情報
【特長】
・デジタルポジションインジケータと組み合わせて使用するノブ。
・ノブ外周のローレットにより、ノブの操作性を高めています。
・ノブ外径はインジケータ本体の幅より小さく、機械・装置の省スペース化に有効です。インジケータを隣接させて使用する用途にも適しています。
・回転軸の端面がノブに隠れ、スタイリッシュな外観になります。
・回転軸を固定するための六角穴付き止めねじが付属しています。
・インジケータハブ端面から回転軸端面までの距離（X）が寸法表の値の範囲内になるように設計してください。

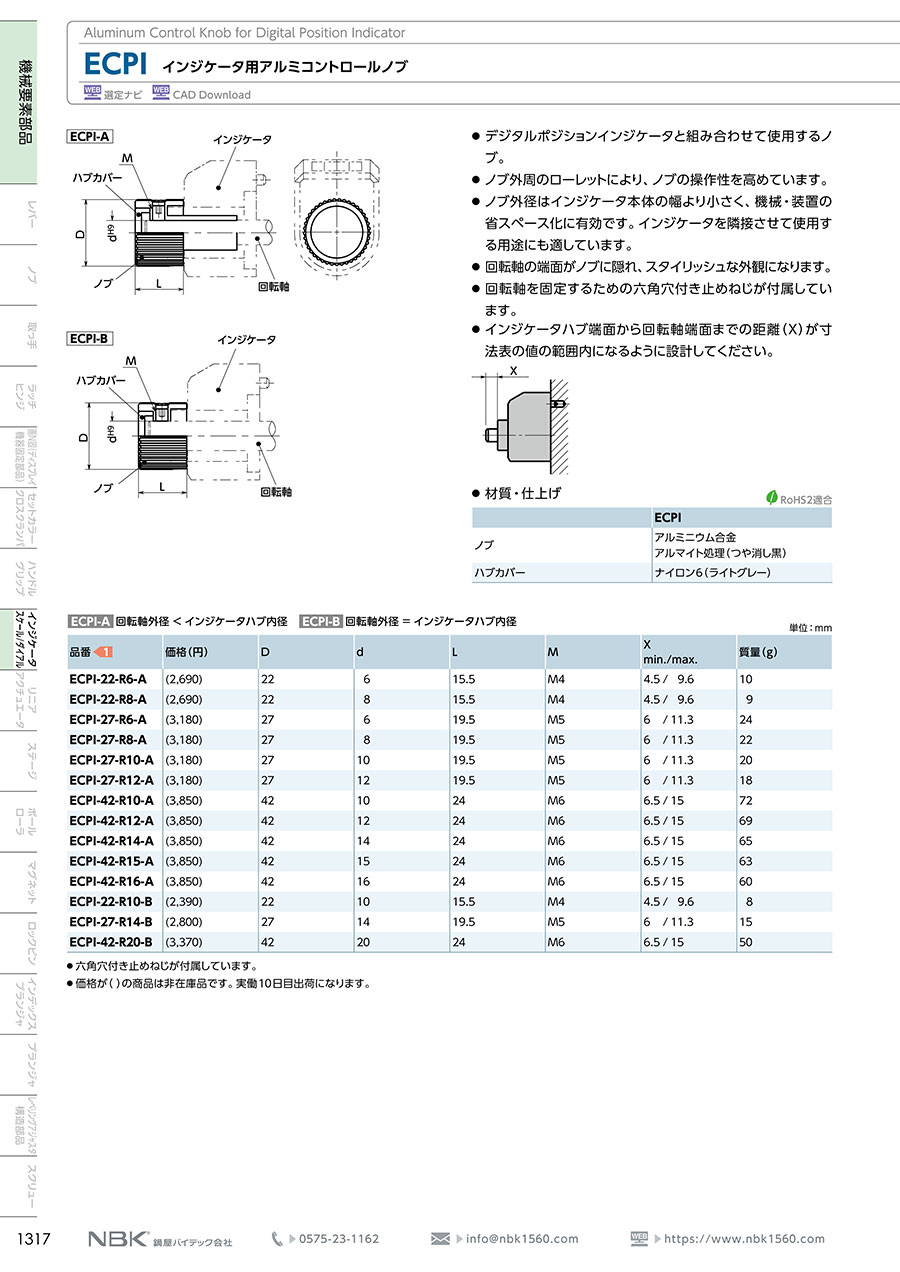

カタログ
