E5 カムラッチ（亜鉛ダイカスト製）
- 通常単価(税別)
- 212円～1,100円
- 税込単価
- 233円～1,210円
通常出荷日：3日目～4日目
【特長】・六角レンチでカムを開閉するラッチ。内部ばねによりカムがフレームを押さえつけるため、がたつきが...
詳細を確認
未確定：候補が20型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
取りつけ
製品仕様
強度
| 許容締付荷重（N） | 330 |
|---|---|
| 破壊荷重（N） | 450 |
| 取りつけナットの最大締めつけトルク（N・m） | 10 |
| ねじ最大締めつけトルク（N・m） | 5 |
- ドアを押しつける方向の荷重です。
- 表中の数値は参考値です。
材質・仕上げ
| E5-6-012-UU1 | |
|---|---|
| ハウジング・スタッド | 亜鉛ダイカスト クロムメッキ |
| シーリングワッシャ | ポリウレタン（黒） |
| スプリング | ピアノ鋼線 三価クロメート処理 |
| Oリング | ブナN（ニトリルゴム） |
| ねじ | S45C 三価クロメート処理 |
| ナット | 亜鉛ダイカスト 三価クロメート処理 |
| 専用カム（別売）E5-60** | SUM43相当 三価クロメート処理 |
RoHS2適合
規格表
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,100円 ( 1,210円 ) | 3日目 |
265円 ( 292円 ) | 4日目 |
212円 ( 233円 ) | 4日目 |
230円 ( 253円 ) | 4日目 |
212円 ( 233円 ) | 4日目 |
212円 ( 233円 ) | 4日目 |
233円 ( 256円 ) | 4日目 |
212円 ( 233円 ) | 4日目 |
212円 ( 233円 ) | 4日目 |
212円 ( 233円 ) | 3日目 |
212円 ( 233円 ) | 4日目 |
265円 ( 292円 ) | 4日目 |
212円 ( 233円 ) | 4日目 |
287円 ( 316円 ) | 4日目 |
265円 ( 292円 ) | 4日目 |
212円 ( 233円 ) | 4日目 |
212円 ( 233円 ) | 4日目 |
212円 ( 233円 ) | 4日目 |
212円 ( 233円 ) | 4日目 |
212円 ( 233円 ) | 4日目 |
詳細情報
基本情報
【特長】
・六角レンチでカムを開閉するラッチ。内部ばねによりカムがフレームを押さえつけるため、がたつきが少なく振動に強い構造。
・レンチで押しつけることでカムがフレームから離れるため、フレームを傷つけることなくカムを開閉できます。
・付属のガスケットと内部のOリングにより、保護等級IP65に適応できます。
・20サイズの専用カムE5-60＊＊を標準化。T1寸法が4mm～42mmの範囲で使用できます。
・カムラッチ本体には専用カムE5-60＊＊が付属していません。T1寸法と専用カム一覧から専用カムを選択し、別途注文してください。

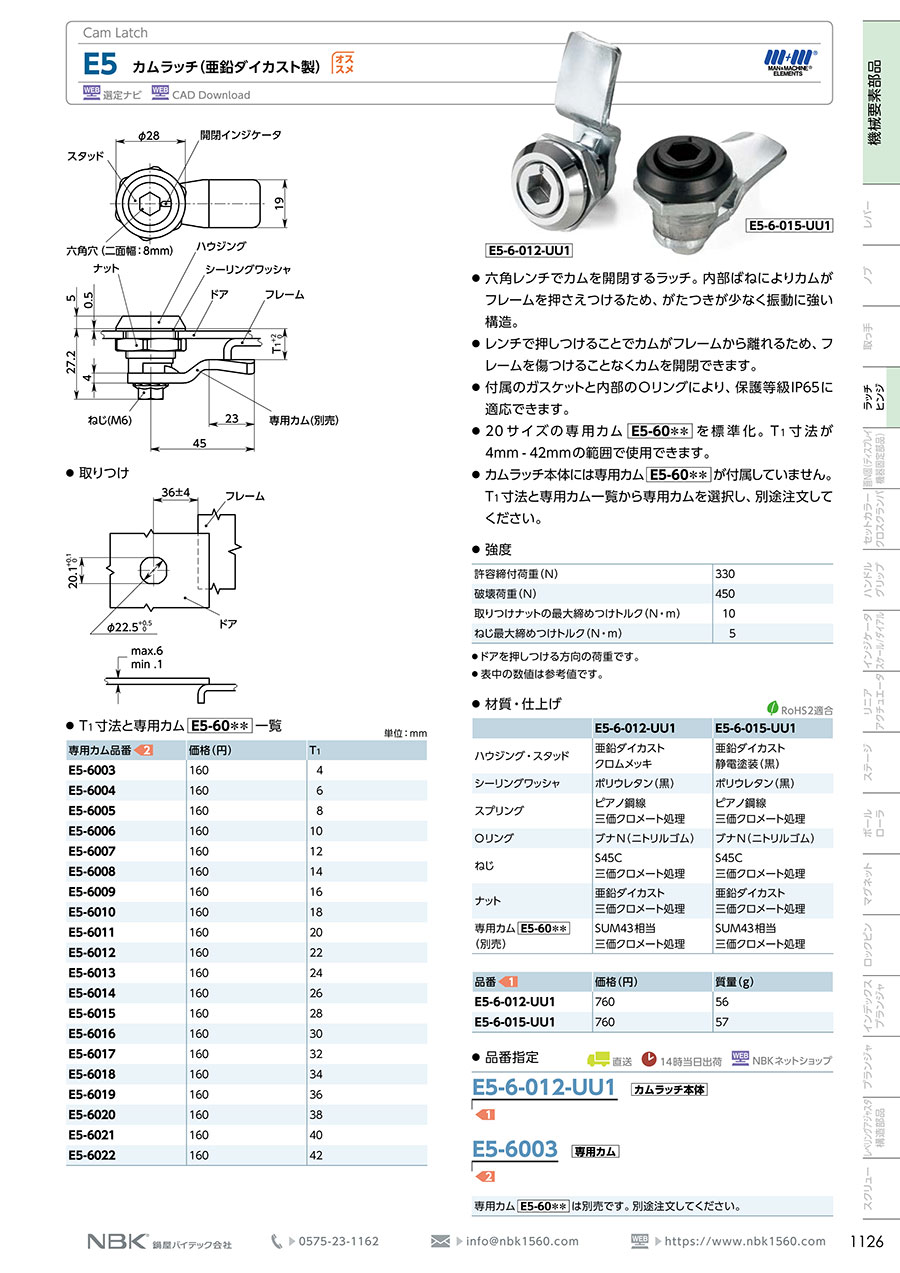

カタログ
