D8 リセプタクル-リベットプレート
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
D8-339-400-121の仕様・寸法情報
商品情報
外形図
リセプタクル
取りつけ穴
製品仕様
●構造
●材質・仕上げ
| 型番 | リセプタクル本体 |
|---|---|
| D8 | ばね鋼 防錆コーティング |
規格表
単位：mm
| 型番 | 適用 スタッド径 | リセプタクル寸法 | 取りつけ穴寸法 | TMT*2 | 質量 （g） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | W | B | h | C | H | E | F | K | O | G*1 | |||
| D8-334-400-121 | 4 | 28 | 20 | 18 | 12 | 3.4 | 8.3 | 5 | 8 | 20 | 3.6 | 0.5 | 3.5 |
| D8-336-400-121 | 6 | 33 | 25 | 20 | 12 | 3.4 | 8.8 | 7 | 11 | 25 | 3.6 | 0.5 | 5 |
| D8-339-400-121 | 9 | 40 | 30 | 25 | 15.5 | 3.3 | 10 | 10 | 14 | 30 | 3.6 | 1 | 10 |
*1：リテーナを使用しない場合は、G = 0です。
*2：カップ・スプリングを使用する場合はTMTに2mm加算してください。カップ・スプリングが利用できるのは適用スタッド径6mmのリセプタクルのみです。

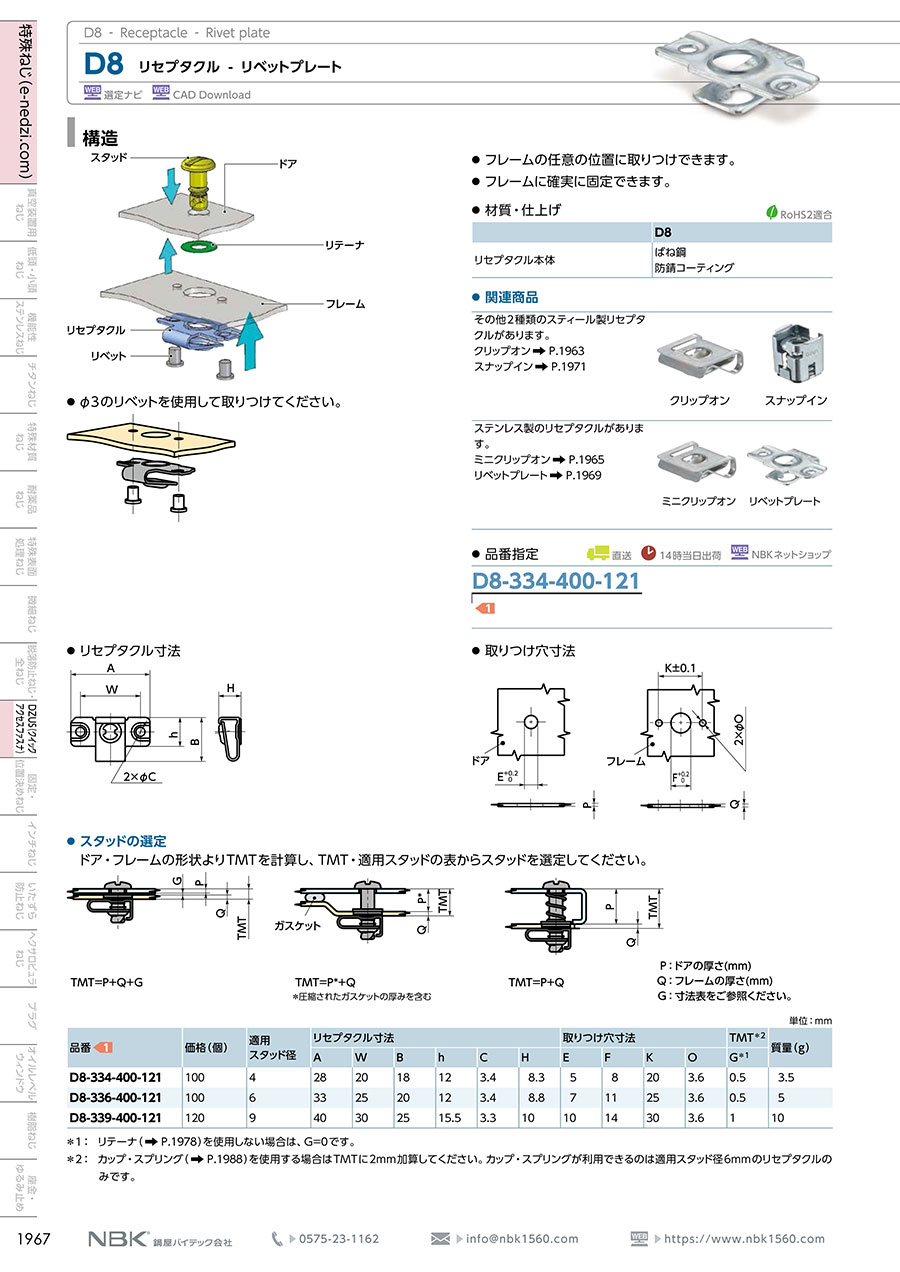

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
D8 リセプタクル-リベットプレートの型番D8-339-400-121のページです。
型番D8-339-400-121に関する仕様情報を記載しております。
