D8 リセプタクル-スナップイン
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
D8-339-200-190の仕様・寸法情報
商品情報
外形図
取りつけ穴寸法
製品仕様
構造
材質・仕上げ
| D8 | |
|---|---|
| リセプタクル本体 | ばね鋼 三価クロメート処理 |
RoHS2適合
規格表
*1:カップ・スプリング（デジタルカタログP.1988）を使用する場合はTMTに2mm加算してください。カップ・スプリングが利用できるのは適用スタッド径6mmのリセプタクルのみです。
使用例
使用方法
取りつけ方法
（1）マイナス溝にマイナスドライバを挿入します。
（2）マイナスドライバを押し込みながら、約50度
回転させると、固定用の爪が出ます。
（3）マイナスドライバをはずすと、内蔵スプリングの
力で爪がフレームをクランプします。
選定サポート情報
スタッドの選定
ドア・フレームの形状よりTMTを計算し、TMT・適用スタッドの表からスタッドを選定してください。

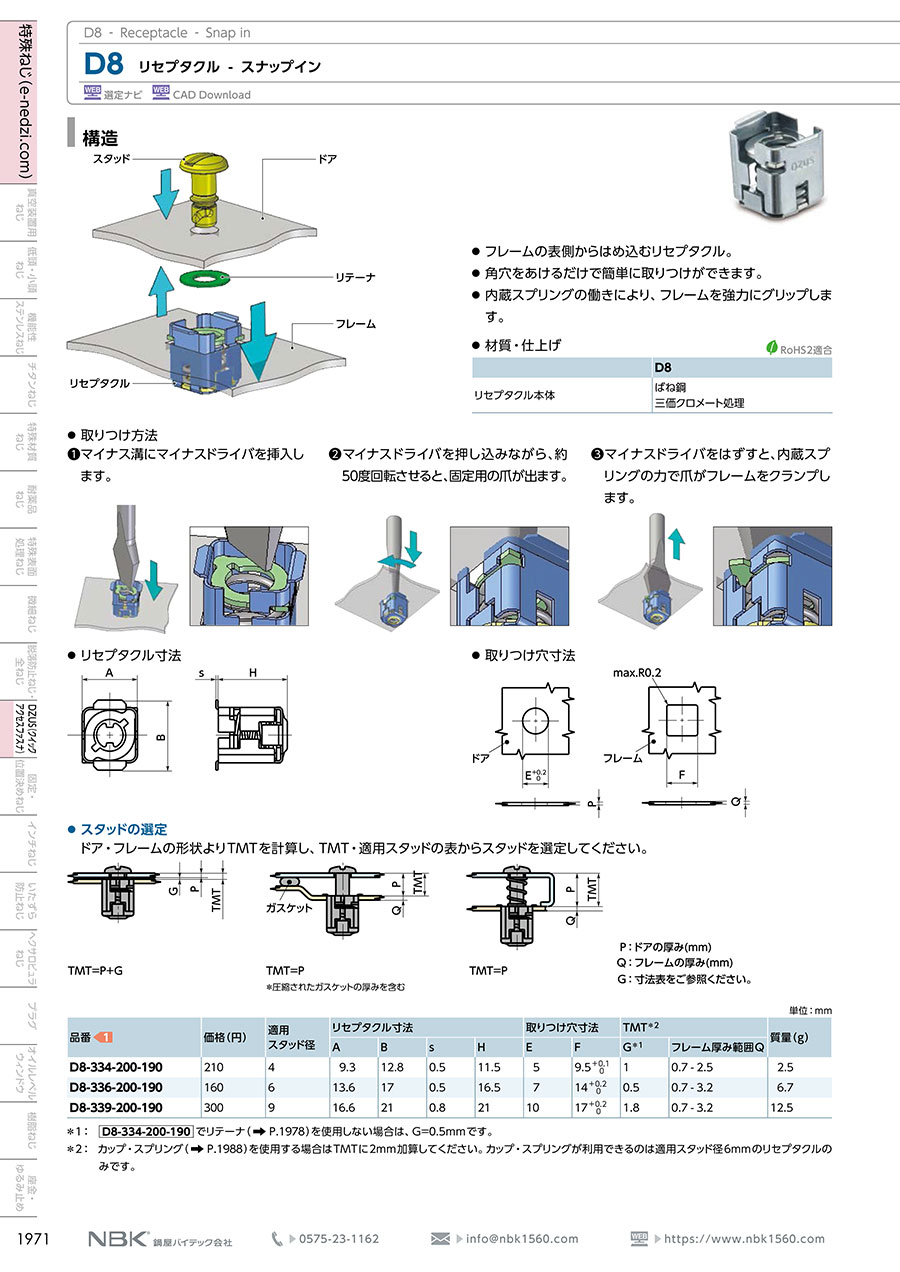

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ＳＵＮＣＯ
サンコータイト （+） Pタイプ 皿
D8 リセプタクル-スナップインの型番D8-339-200-190のページです。
型番D8-339-200-190に関する仕様情報を記載しております。
