鍋屋バイテック

D8 スタッド-マイナス溝

Name: D8 スタッド-マイナス溝
Brand: 鍋屋バイテック
SKU: 221006491870
Rating: 4.5 (2 reviews)

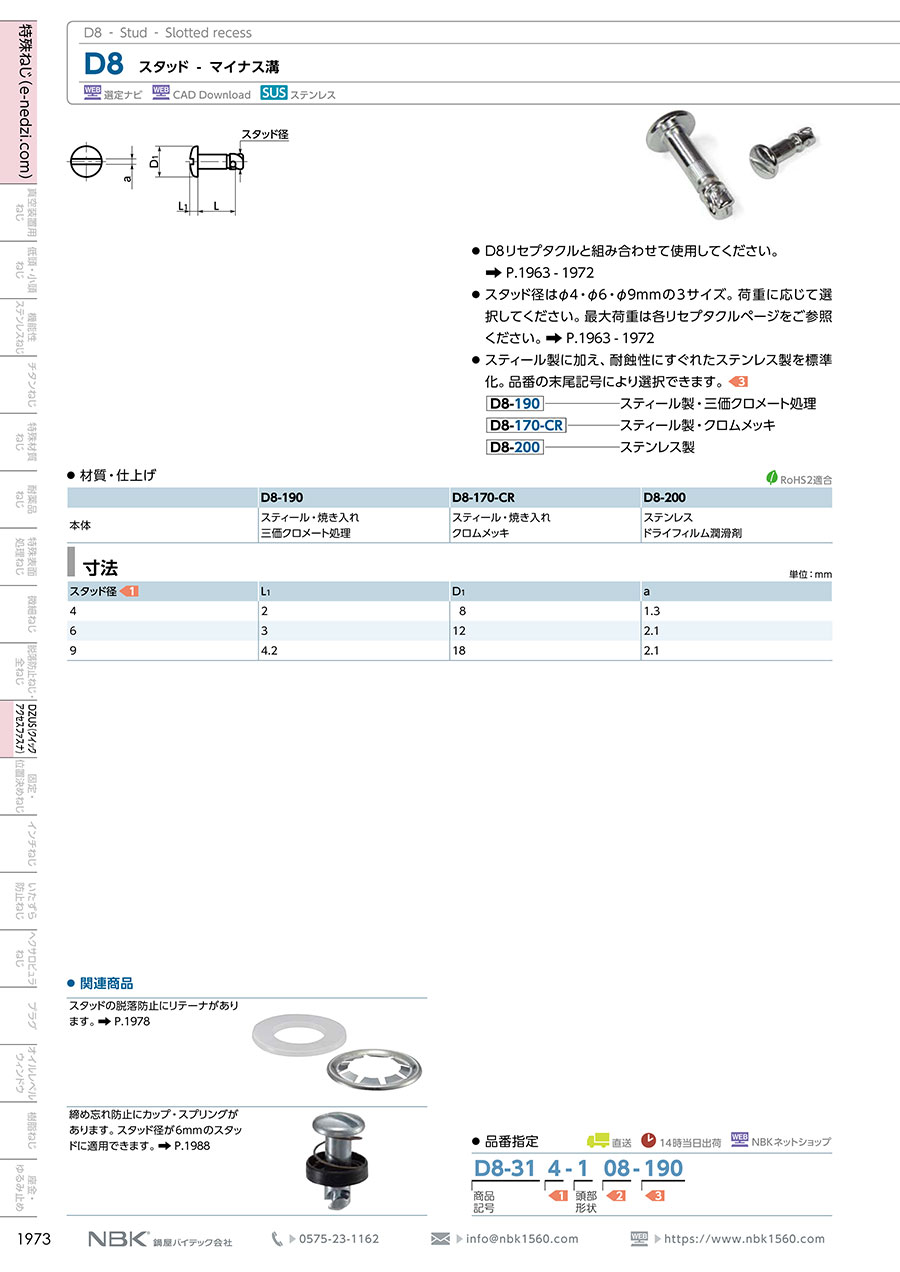

カタログ |

通常単価(税別): 248円～441円

税込単価: 273円～485円

通常出荷日：4日目

【特長】・D8リセプタクルと組み合わせて使用してください。・スタッド径はφ4・φ6・φ9mmの3サイズ...

詳細を確認

4.54.5

よく一緒に見られています

鍋屋バイテック

クリップオン（スタッド6.3mm） D1

通常価格(税別)： 72円 (税込価格：79円)

通常出荷日：4 日目

よく一緒に見られています

鍋屋バイテック

D8 リセプタクル-リベットプレート

通常価格(税別)： 198円 (税込価格：218円)

通常出荷日：4 日目

未確定：候補が48型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

●材質・仕上げ

型番	本体
D8-190	スティール・焼き入れ三価クロメート処理
D8-170-CR	スティール・焼き入れクロムメッキ
D8-200	ステンレスドライフィルム潤滑剤

規格表

単位：mm

スタッド径	L₁	D₁	a
4	2	8	1.3
6	3	12	2.1
9	4.2	18	2.1

単位：mm

型番			L	スタッド径	質量（g）
三価クロメート処理	スティール製・クロムメッキ	ステンレス製	L	スタッド径	質量（g）
D8-314-108-190	D8-314-108-170-CR	-	8	4	1.4
D8-314-109-190	D8-314-109-170-CR	-	9	4	1.5
D8-314-110-190	D8-314-110-170-CR	-	10	4	1.6
D8-314-111-190	D8-314-111-170-CR	-	11	4	1.7
D8-314-112-190	D8-314-112-170-CR	-	12	4	1.8
D8-314-113-190	D8-314-113-170-CR	-	13	4	1.9
D8-314-114-190	D8-314-114-170-CR	-	14	4	2
D8-314-115-190	D8-314-115-170-CR	-	15	4	2.2
D8-314-116-190	D8-314-116-170-CR	-	16	4	2.3
D8-314-117-190	D8-314-117-170-CR	-	17	4	2.4
D8-314-118-190	D8-314-118-170-CR	-	18	4	2.5
D8-314-119-190	D8-314-119-170-CR	-	19	4	2.6
D8-314-120-190	D8-314-120-170-CR	-	20	4	2.7
D8-316-109-190	D8-316-109-170-CR	-	9	6	3.2
D8-316-110-190	D8-316-110-170-CR	D8-316-110-200	10	6	3.4
D8-316-111-190	D8-316-111-170-CR	D8-316-111-200	11	6	3.6
D8-316-112-190	D8-316-112-170-CR	D8-316-112-200	12	6	3.8
D8-316-113-190	D8-316-113-170-CR	D8-316-113-200	13	6	4.1
D8-316-114-190	D8-316-114-170-CR	D8-316-114-200	14	6	4.3
D8-316-115-190	D8-316-115-170-CR	D8-316-115-200	15	6	4.5
D8-316-116-190	D8-316-116-170-CR	D8-316-116-200	16	6	4.7
D8-316-117-190	D8-316-117-170-CR	D8-316-117-200	17	6	4.9
D8-316-118-190	D8-316-118-170-CR	D8-316-118-200	18	6	5.2
D8-316-119-190	D8-316-119-170-CR	D8-316-119-200	19	6	5.4
D8-316-120-190	D8-316-120-170-CR	D8-316-120-200	20	6	5.6
D8-316-121-190	D8-316-121-170-CR	D8-316-121-200	21	6	5.8
D8-316-122-190	D8-316-122-170-CR	D8-316-122-200	22	6	6
D8-316-123-190	D8-316-123-170-CR	D8-316-123-200	23	6	6.3
D8-316-124-190	D8-316-124-170-CR	D8-316-124-200	24	6	6.5
D8-316-125-190	D8-316-125-170-CR	D8-316-125-200	25	6	6.7
D8-319-111-190	D8-319-111-170-CR	-	11	9	10.2
D8-319-112-190	D8-319-112-170-CR	-	12	9	10.7
D8-319-113-190	D8-319-113-170-CR	-	13	9	11.2
D8-319-114-190	D8-319-114-170-CR	-	14	9	11.7
D8-319-115-190	D8-319-115-170-CR	-	15	9	12.2
D8-319-116-190	D8-319-116-170-CR	-	16	9	12.7
D8-319-117-190	D8-319-117-170-CR	-	17	9	13.2
D8-319-118-190	D8-319-118-170-CR	-	18	9	13.7
D8-319-119-190	D8-319-119-170-CR	-	19	9	14.2
D8-319-120-190	D8-319-120-170-CR	-	20	9	14.7
D8-319-121-190	D8-319-121-170-CR	-	21	9	15.1
D8-319-122-190	D8-319-122-170-CR	-	22	9	15.6
D8-319-123-190	D8-319-123-170-CR	-	23	9	16.1
D8-319-124-190	D8-319-124-170-CR	-	24	9	16.6
D8-319-125-190	D8-319-125-170-CR	-	25	9	17.1

型番リスト

表示件数

型番

長さ L

(mm)

材料

表面処理

スタッド径

(φ)

RoHS?

最小発注数量

8	スティール	クロムメッキ	4	10	1個
8	スティール	三価クロメート処理	4	10	1個
9	スティール	クロムメッキ	6	10	1個
9	スティール	三価クロメート処理	6	10	1個
10	ステンレス	なし	6	10	1個
11	ステンレス	なし	6	10	1個
13	ステンレス	なし	6	10	1個
14	ステンレス	なし	6	10	1個
15	ステンレス	なし	6	10	1個
16	ステンレス	なし	6	10	1個
18	ステンレス	なし	6	10	1個
19	ステンレス	なし	6	10	1個
20	ステンレス	なし	6	10	1個
21	ステンレス	なし	6	10	1個
22	ステンレス	なし	6	10	1個
23	ステンレス	なし	6	10	1個
24	ステンレス	なし	6	10	1個
25	ステンレス	なし	6	10	1個
11	スティール	クロムメッキ	9	10	1個
11	スティール	三価クロメート処理	9	10	1個
12	スティール	クロムメッキ	9	10	1個
12	スティール	三価クロメート処理	9	10	1個
13	スティール	クロムメッキ	9	10	1個
13	スティール	三価クロメート処理	9	10	1個
14	スティール	クロムメッキ	9	10	1個
14	スティール	三価クロメート処理	9	10	1個
15	スティール	クロムメッキ	9	10	1個
15	スティール	三価クロメート処理	9	10	1個
16	スティール	クロムメッキ	9	10	1個
16	スティール	三価クロメート処理	9	10	1個
17	スティール	クロムメッキ	9	10	1個
17	スティール	三価クロメート処理	9	10	1個
18	スティール	クロムメッキ	9	10	1個
18	スティール	三価クロメート処理	9	10	1個
19	スティール	クロムメッキ	9	10	1個
19	スティール	三価クロメート処理	9	10	1個
20	スティール	クロムメッキ	9	10	1個
20	スティール	三価クロメート処理	9	10	1個
21	スティール	クロムメッキ	9	10	1個
21	スティール	三価クロメート処理	9	10	1個
22	スティール	クロムメッキ	9	10	1個
22	スティール	三価クロメート処理	9	10	1個
23	スティール	クロムメッキ	9	10	1個
23	スティール	三価クロメート処理	9	10	1個
24	スティール	クロムメッキ	9	10	1個
24	スティール	三価クロメート処理	9	10	1個
25	スティール	クロムメッキ	9	10	1個
25	スティール	三価クロメート処理	9	10	1個

通常単価(税別) (税込単価)	通常出荷日

328円 ( 361円 )	4日目
248円 ( 273円 )	4日目
328円 ( 361円 )	4日目
288円 ( 317円 )	4日目
416円 ( 458円 )	4日目
374円 ( 411円 )	4日目
377円 ( 415円 )	4日目
374円 ( 411円 )	4日目
374円 ( 411円 )	4日目
358円 ( 394円 )	4日目
358円 ( 394円 )	4日目
368円 ( 405円 )	4日目
368円 ( 405円 )	4日目
368円 ( 405円 )	4日目
441円 ( 485円 )	4日目
368円 ( 405円 )	4日目
368円 ( 405円 )	4日目
368円 ( 405円 )	4日目
358円 ( 394円 )	4日目
288円 ( 317円 )	4日目
358円 ( 394円 )	4日目
288円 ( 317円 )	4日目
358円 ( 394円 )	4日目
288円 ( 317円 )	4日目
358円 ( 394円 )	4日目
288円 ( 317円 )	4日目
374円 ( 411円 )	4日目
288円 ( 317円 )	4日目
374円 ( 411円 )	4日目
358円 ( 394円 )	4日目
358円 ( 394円 )	4日目
302円 ( 332円 )	4日目
385円 ( 424円 )	4日目
308円 ( 339円 )	4日目
368円 ( 405円 )	4日目
308円 ( 339円 )	4日目
368円 ( 405円 )	4日目
321円 ( 353円 )	4日目
368円 ( 405円 )	4日目
308円 ( 339円 )	4日目
368円 ( 405円 )	4日目
308円 ( 339円 )	4日目
368円 ( 405円 )	4日目
308円 ( 339円 )	4日目
368円 ( 405円 )	4日目
308円 ( 339円 )	4日目
441円 ( 485円 )	4日目
321円 ( 353円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・D8リセプタクルと組み合わせて使用してください。
・スタッド径はφ4・φ6・φ9mmの3サイズ。荷重に応じて選択してください。最大荷重は各リセプタクルページをご参照ください。
・スティール製に加え、耐蝕性にすぐれたステンレス製を標準化。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
D8 スタッド-ベイル
D8リセプタクルと組み合わせて使用してください
鍋屋バイテック
D8 リセプタクル-リベットプレート
フレームの任意の位置に取りつけできます
鍋屋バイテック
D8 リセプタクル-ミニクリップオン D8-336-330-200
フレームに横からはめ込むリセプタクルです

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

D8 スタッド-マイナス溝のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

バイクの外装部品の取り付け

満足度：4.02021/11/02

製品には全く問題ないのですが、長さの測り方がイマイチわかりづらかったです。純正部品は高額だったのですがこちらで安価に購...もっと読む

0人が参考にしています。

パネル取り付け

満足度：5.02021/01/22

脱着が想定されるパネル等に、このクイックファスナーを使用すると、メンテナンス性が良いです。また、送料掛からずにバラで購...もっと読む
