BRPSS ボールローラ（プランジャタイプ）
- 種類
- スプリング付
- 形状
- セットスクリュー
- 本体材質
- SUSXM7(SUS304相当)
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が8型番あります。
商品情報
外形図
規格表
単位：mm
| 品番 | 品番 | M | L | s | Db | B | t | d | 荷重（N） min./max. | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|
| - | BRPSS-5-N | M5 | 12 | 0.7 | 2.38 | 2.5 | 2 | 1.2 | 4.4/19.6 | 0.94 |
| BRPSS-6-S | BRPSS-6-N | M6 | 13 | 0.8 | 3 | 3 | 2.5 | 1.5 | 8.1/29.6 | 1.4 |
| BRPSS-8-S | BRPSS-8-N | M8 | 15 | 1.3 | 4 | 4 | 2.5 | 2 | 12.6/39.8 | 3.1 |
| BRPSS-10-S | - | M10 | 16 | 1.6 | 5 | 5 | 3 | 2.5 | 13.5/44.4 | 5.3 |
| BRPSS-16-S | BRPSS-16-N | M16 | 25 | 3.1 | 9.53 | 8 | 3 | 4 | 26.1/88.2 | 22 |
製品仕様
材質・仕上げ
| BRPSS-S | BRPSS-N | |
|---|---|---|
| 本体 | SUSXM7（SUS304相当） | SUSXM7（SUS304相当） |
| メインボール | SUS440C（硬度55HRC以上） | ポリアセタール（白） |
| サブボール | SUS440C（硬度55HRC以上） | SUS440C（硬度55HRC以上） |
| ケーシング | SUS304 | SUS304 |
| スプリング | SUS631J1 | SUS631J1 |
使用例
偏荷重がある場合に。
割り出しなど。プランジャとして。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,016円 ( 1,118円 ) | 4日目 |
1,065円 ( 1,172円 ) | 4日目 |
1,063円 ( 1,169円 ) | 4日目 |
1,040円 ( 1,144円 ) | 4日目 |
1,092円 ( 1,201円 ) | 4日目 |
1,195円 ( 1,315円 ) | 4日目 |
1,704円 ( 1,874円 ) | 4日目 |
1,629円 ( 1,792円 ) | 4日目 |
詳細情報
基本情報
【特長】
・プランジャ機能つきボールローラ
・セットスクリュータイプ
・内部のスプリングにより偏荷重がある場合でも、均等に荷重を受けることができます
・ワークの固定・位置決めなど一般的なボールプランジャとしても使用できます
・ボールの回転が滑らかなため、メインボールと受け側の摩耗を低減します
・水抜き穴つき仕様です
【用途】
・搬送/トルクリミッタ/割り出しの用途に適しています
・洗浄が必要な食品製造ラインなどの用途に適しています
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

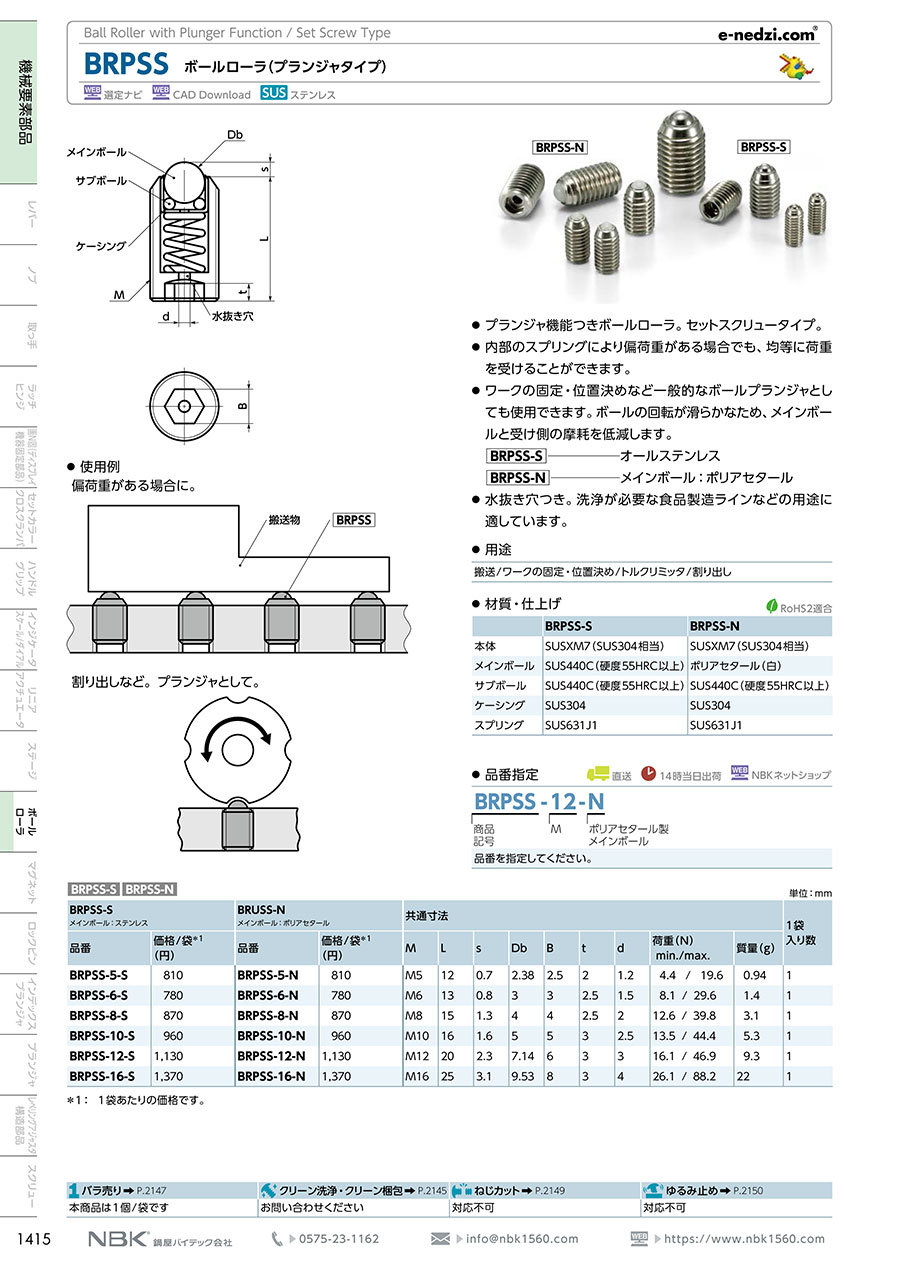

カタログ
